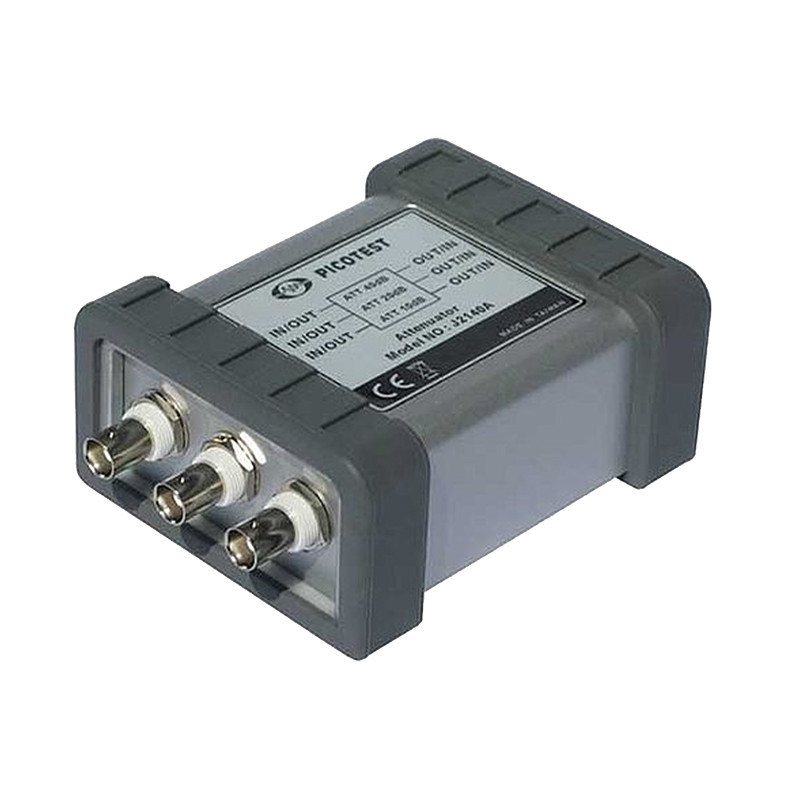

J2140A – Jelcsillapító
J2140A – Jelcsillapító

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Picotest

J2140A – Jelcsillapító

  • J2140A – Tłumik sygnału 22810

Jelcsillapítót két esetben kell áramköri analizátorral együtt használni. Az egyik a forrás kimeneti jelének csillapítása. Ez furcsának tűnhet, de az analizátor használatakor a leggyakoribb hiba a túl nagy jel használata. Még ha az analizátor lehetővé is teszi a jel amplitúdójának beállítását, a jel gyakran túl nagy. Az amplitúdó csak akkor helyes, ha eléri a lehető legalacsonyabb értéket, hogy a jel megkülönböztethető legyen a zajtól.

A csillapítókat a mérés dinamikus tartományának javítására is használják. Bizonyos esetekben, például egy műveleti erősítő nyílt hurkú erősítésének mérésekor. Ezek az erősítők nagyon nagy erősítéssel rendelkeznek, így egy csillapító használata lehetővé teszi a mérési tartomány jelentős kiterjesztését.



Főbb jellemzők

  • Integrált egység 10, 20 és 40 dB-es csillapítókkal
  • A kaszkádolás használható a csillapítás növelésére.
  • Zajcsökkentés vagy a mérési tartomány kiterjesztése.



Értékelések

Maximális bemeneti szint 20dBm
Frekvenciaátvitel DC…50MHz
Maximális feszültség SWR 1,3
Pontosság Csillapítás 0,2
Méretek 109x90x51mm
Súly 0,238kg
Bemenet BNC
Kimenet BNC
