Gyártó: GMC-I PROSyS

MICRO-flex egyfázisú

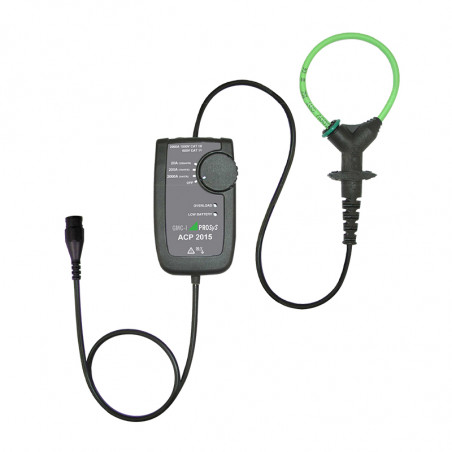

Cewki Rogowskiego MICRO-flex do pomiaru prądów AC Seria ACP 1000 oraz ACP 2000.


Charakterystyka

  • Trójzakresowe 10/100/1000A oraz 20/200/2000A
  • Trzy standardowe długości sondy pomiarowej 50/70/100mm
  • Łatwy pomiar w trudno dostępnych miejscach
  • Typy dedykowane dla multimetrów lub oscyloskopów
  • Szeroki zakres pomiarowy od 100/200mA do 1000/2000A ACRMS
  • 1000V, III kategoria pomiarowa, 2 stopień zanieczyszczenia
  • Bezproblemowy pomiar prądów szybkozmiennych
  • Zasilanie bateryjne lub zewnętrzne
  • Kompaktowa i lekka konstrukcja
  • Brak efektu histerezy, nasycenia oraz nieliniowości


Typowe aplikacje

  • Współpraca z multimetrami, oscyloskopami oraz urządzeniami rejestrującymi;
  • Pomiary urządzeń energoelektronicznych;
  • Analiza przebiegów prądowych;
  • Pomiary mocy, harmonicznych, prądów szczytowych w sieci energetycznej oraz UPS;
  • Pomiar stanów nieustalonych w silnikach elektrycznych.


Specyfikacja

Model ACP 1000 ACP 1005 ACP 2005 ACP 2015
Zakres prądowy (RMS) 10 / 100 / 1000A 20 / 200 / 2000A
Czułość 100mV / 10mV / 1mV / A
Szum (AC rms) 0.1A (10A/100A), 1A (1000A) 0.08A 0.08A / 0.6A / 6A
Liniowość ± 0.2% odczytu
Dokładność  ± 1% odczytu ± 0.1A (10/100A) ± 1A (1000A) ± 1% odczytu ± 0.2A (20/200A) ± 1A (2000A)
Wrażliwość na przesunięcie przewodnika ± 2.5% odczytu
Pasmo przenoszenia (-2dB) 20Hz do 20kHz 20Hz do 100kHz 20Hz do 1MHz
Przesunięcie fazowe (45 – 65Hz) <1 stopień
Impedancja obciążenia > 100 kΩ
Typ wyjścia 0.5m przewód zakończony wtyczkami 4mm 0.5m przewód koncentryczny zakończony złączem BNC 0.5m przewód koncentryczny zakończony złączem BNC lub wtyczkami 4mm 0.5m przewód koncentryczny zakończony złączem BNC
Zasilanie bateryjne bateryjne oraz zewnętrzne bateryjne oraz zewnętrzne bateryjne oraz zewnętrzne


Typ baterii 2 x AA MN 1500 LR6 alkaliczne
Żywotność baterii 1000 godzin ACP 1000 ACP 2005
100 godzin ACP 1005, ACP 2015
Zasilanie zewnętrzne 3V / 100mA
Wymiary (mm) 110 (W) x 65 (S) x 23 (G)
Średnica przewodu sondy 6 mm Ø
Średnica pętli sondy (S) (mm) 50, 70 i 100
Długość przewodu 2m (od cewki do integratora)
Temperatura pracy -20°C do 65°C
Wsp. temperaturowy ± 0.15% odczytu na °C
Temperatura przechowywania (bez baterii) -40°C do 75°C


Bezpieczeństwo

EN61010-2-032:2002, EN 61010-031:2002, EN 61010-1:2001, 1000V, III Kategoria Pomiarowa, 2 Stopień Zanieczyszczenia, Standard EMC EN 61326-2-2:2006



Maksymalne napięcie

1000V AC RMS lub DC, 30V między wyjściem i masą, wszystkie dokładności stwierdzone przy 23°C ± 1°C



Stopień ochrony

IP50 cewka, IP40 integrator.



Wysoka dokładność i szeroki zakres pomiarowy

Specjalna konstrukcja sondy eliminuje szkodliwy wpływ zewnętrznych zakłóceń elektromagnetycznych oraz nie wymusza na użytkowniku umieszczania przewodnika w środku pętli pomiarowej.



EN61010-2-032:2002 i zgodność EMC

Właściwości urządzenia zapewniają użytkownikowi łatwe i bezpieczne pomiary w strefach niebezpiecznych. Zgodność z normami EMC zapewnia wysoką niezawodność dzięki zminimalizowanej wrażliwości urządzenia na zakłócenia elektromagnetyczne.
