MICRO-flex 3 és 4-fázisú, DIN-sínre szerelhető
MICRO-flex 3 és 4-fázisú, DIN-sínre szerelhető

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: GMC-I PROSyS

MICRO-flex 3 és 4-fázisú, DIN-sínre szerelhető

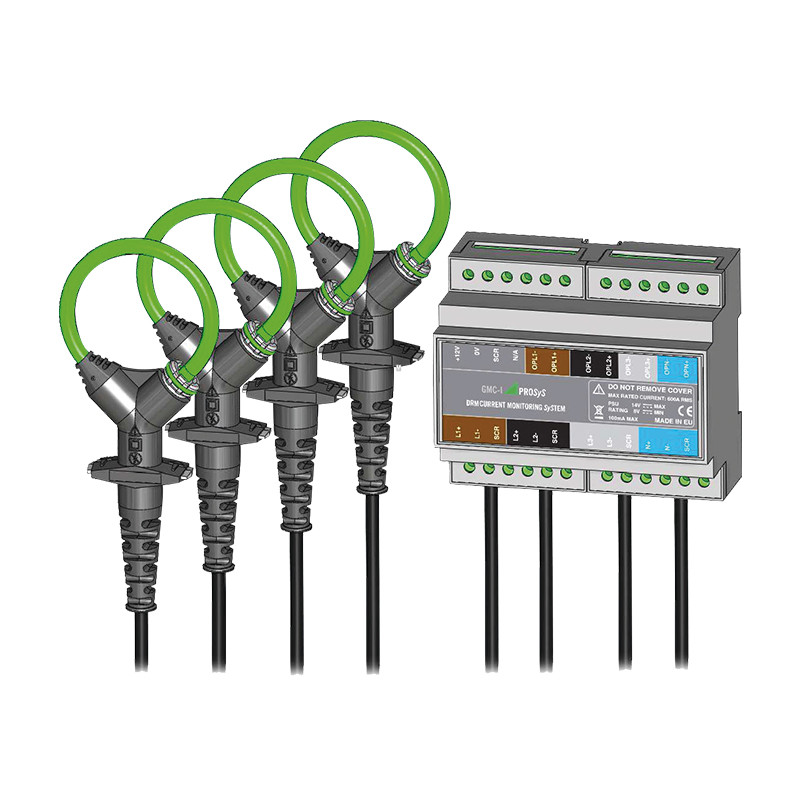

3-fazowe i 4-fazowe Cewki Rogowskiego MICRO~flex do pomiaru prądów AC Model DRM 503_1/4 oraz DRM 504_1/4.


Seria DRM to 3-fazowe i 4-fazowe cewki Rogowskiego MICRO~flex dedykowane do pomiaru prądów AC. Posiadają 3 kanałowy lub 4-kanałowy integrator w obudowie montowanej na szynie DIN. Elastyczna i lekka budowa pozwala na łatwe i szybkie zamontowanie urządzenia w trudno dostępnych miejscach oraz na dużych przewodnikach.



Właściwości elektryczne

Zakresy prądowe (wybór przy pomocy pokrętła) 500A ACRMS
Czułość (sprzężenie AC) 0.666mV/A (0.333V @ 500A)
Dokładność(45-65 Hz) ± 1% odczytu ± 1A
Impedancja obciążenia min. 100kΩ
Liniowość (10% do 100% zakresu) ± 0.2% odczytu
Pasmo przenoszenia (-2dB) 10Hz do 10kHz
Przesunięcie fazowe (45 – 65Hz) ± <1º
Wsp. temperaturowy ± 0.15% odczytu / °C
Wrażliwość na przesunięcie przewodnika ± 2.5% odczytu
Zasilanie zewnętrzne (12V / 100mA)
Maksymalne napięcie 1000V AC RMS lub DC (cewka)
30V max (integrator)


Ogólna charakterystyka

Materiał przewodu sondy Alcryn 2070 NC LATENE 7H2W V0
Długość przewodu / średnica pętli sondy 315mm / 100mm
Średnica przewodu 6mm
Długość przewodu (łączącego sondę i integrator) 5 m
Temperatura pracy -50 do +70°C
Temperatura przechowywania -40 do +75°C
Wilgotność pracy 15% do 85% (bez kondensacji)
Stopień ochrony  IP50 cewka
Kolor RAL 120 70 75 zieleń cytrynowa


Bezpieczeństwo

  • EN 61010-1:2001
  • EN 61010-031:2002
  • EN 61010-2-032:2002
  • EN 61326-2-2:2006
  • 1000 VRMS, III Kategoria Pomiarowa, 600 VRMS, IV Kategoria Pomiarowa, 2 Stopień Zanieczyszczenia
  • Pomiary na nieizolowanych przewodach należy dokonywać tylko poniżej 1000 V ACRMS lub DC oraz częstotliwościach do 1 kHz
