MICRO-flex 3-fázisú

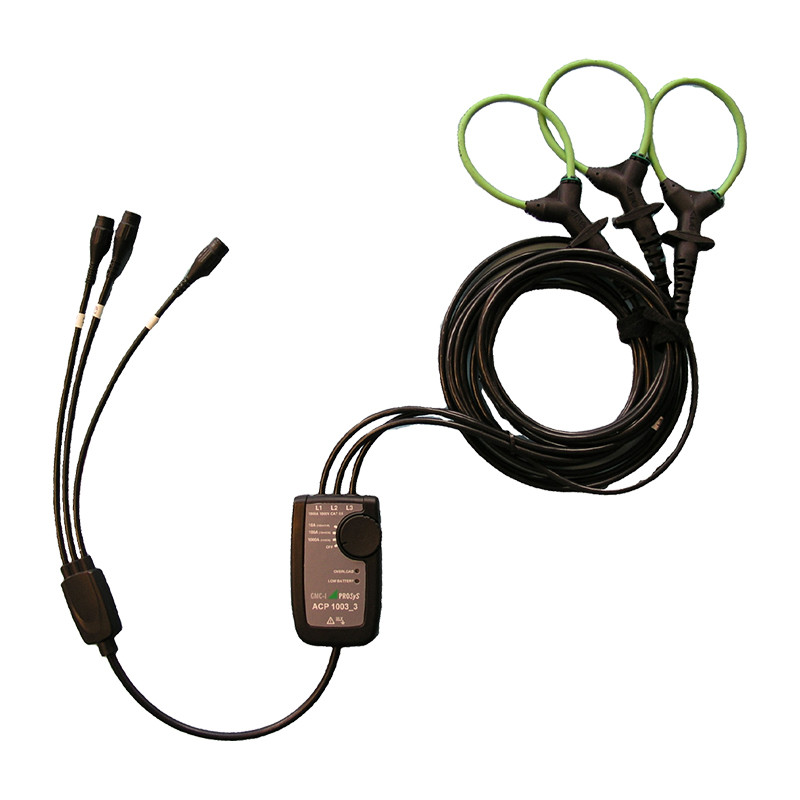

3-fazowa Cewka Rogowskiego Micro~flex do pomiaru prądów AC Seria ACP 1003_3.


Cewka Rogowskiego Micro~flex ACP 1003_3 może być wykorzystywana do pomiarów prądu 1000 A w zakresie częstotliwości od 20 Hz do 100 kHz. Elastyczna i lekka budowa pozwala na łatwe i szybkie zamontowanie urządzenia w trudno dostępnych miejscach oraz na dużych przewodnikach.



Właściwości elektryczne

Zakresy prądowe (wybór przy pomocy pokrętła) 10 / 100 / 1000A ACRMS
Czułość (sprzężenie AC) 100mV / 10mV / 1mV/A
Dokładność(45-65 Hz) ± 1% odczytu ± 0.1A (10A/100A)
± 1% odczytu± 1A (1000)
Impedancja obciążenia min. 100kΩ
Liniowość (10% do 100% zakresu) ± 0.2% odczytu
Szum 80mA (10A / 100A / 1000A)
Pasmo przenoszenia (-2dB) 20Hz do 100kHz
Przesunięcie fazowe (45 – 65Hz) ± <1º
Wsp. temperaturowy ± 0.15% odczytu / °C
Wrażliwość na przesunięcie przewodnika ± 2.5% odczytu
Zasilanie 2 x AA MN 1500 LR6 alkaliczne: 300 godzin, niski poziom baterii sygnalizowany przez pomarańczową diodę LED
zasilanie zewnętrzne (3V / 100mA)
Wskaźnik przeciążenia Czerwona dioda LED
Maksymalne napięcie 1000V AC RMS lub DC (cewka i integrator)


Ogólna charakterystyka

Materiał przewodu sondy Alcryn 2070 NC, Arnite T06-200SNF
Megol DP1191/65
Materiał obudowy ARNITE T06-200SNF, UL94 V0
Średnica pętli sondy (S) 50 / 70 / 100 (mm)
Średnica przewodu sondy 6mm
Długość przewodu (łączącego sondę i integrator) 2 m
Typ wyjścia 0.5m kabel koncentryczny zakończony
Temperatura pracy -20 do +65°C
Temperatura przechowywania -40 do +75°C
Wilgotność pracy 15% do 85% (bez kondensacji)
Stopień ochrony  IP50 cewka, IP40 integrator
Kolor RAL 120 70 75 zieleń cytrynowa
Waga 280g
Dopuszczenia Zgodność z ROHS oraz WEEE


Bezpieczeństwo

  • EN 61010-1:2001
  • EN 61010-031:2002
  • EN 61010-2-032:2002
  • 1000 VRMS, III Kategoria Pomiarowa, 600 VRMS, IV Kategoria Pomiarowa, 2 Stopień Zanieczyszczenia
  • Pomiary na nieizolowanych przewodach należy dokonywać tylko poniżej 1000 V ACRMS lub DC oraz częstotliwościach do 1 kHz


Połączenie zasilania

  • Pin centralny: - Terminal
  • Pin zewnętrzny: + Terminal
