MX2 sorozatú frekvenciaváltók
MX2 sorozatú frekvenciaváltók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Omron

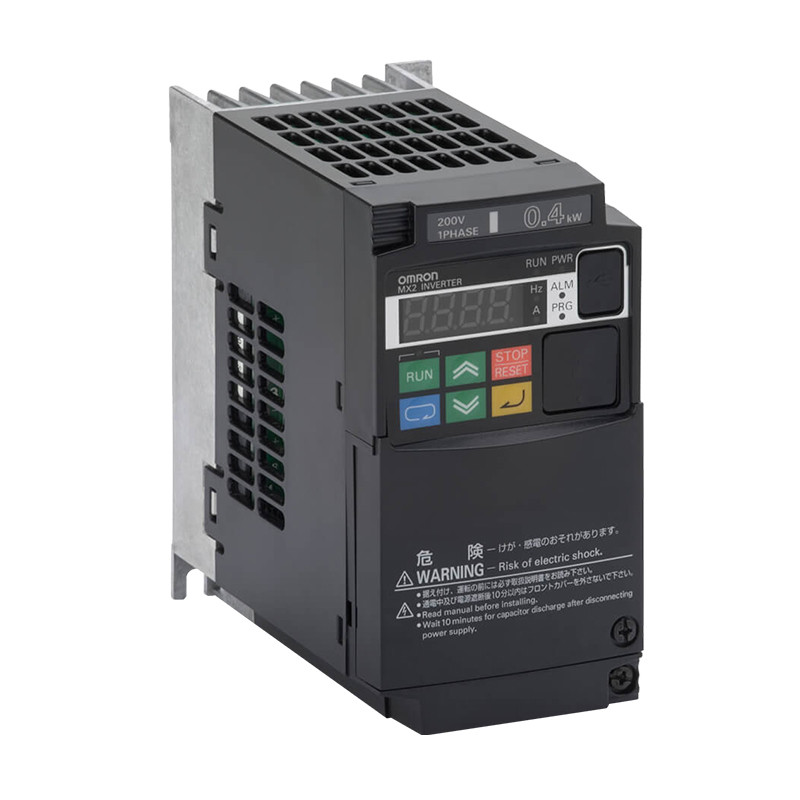

MX2 sorozatú frekvenciaváltók

Stworzony, aby napędzać maszyny


Specjalnie opracowane z myślą o Twoich zastosowaniach urządzenie MX2 ma na celu harmonizację zaawansowanego sterowania silnikiem i maszyną.
Dzięki zaawansowanej konstrukcji i algorytmom MX2 zapewnia płynne sterowanie do prędkości zerowej plus precyzyjną operację sterowania cyklicznego i momentem obrotowym w otwartej pętli. Dzięki użyciu funkcjonalności kart opcji połączeniowych serii MX2, MX2 IP54 jest idealnym wyborem dla samodzielnych falowników.

  • Moc do 15 kW
  • Rozruchowy moment obrotowy na poziomie 200%
  • Sterowanie momentem obrotowym w otwartej pętli
  • Podwójna wartość znamionowa VT 120%/1min i CT 150%/1min
  • Sterowanie silnikami indukcyjnymi i synchronicznymi
  • Bezpieczeństwo zgodne z normą ISO13849-1 kat. 3, poziom wydajności PLD
  • Wbudowana funkcja programowania sterowników logicznych
  • Funkcja pozycjonowania
  • Zintegrowany w rozwiązaniu automatyzacji maszyn Omron
  • Komunikacja Fieldbus: EtherCAT, Modbus, DeviceNet, Profibus, CompoNet, MECHATROLINK-II i EtherNet/IP.


Specyfikacja Kod zamówienia
Zasilanie Stały moment Zmienny moment Standard(IP20)
Moc silnika
[kW]		 Prąd znamionowy
[A]		 Moc silnika
[kW]		 Prąd znamionowy
[A]
1 fazowy
200V, 50Hz		 0.1 1.0 2 U 3G3MX2-A8001-E
0.2 1.6 0.4 1.9 3G3MX2-AB002-E
0.4 3.0 55 35 3G3MX2-AB004-E
0.7S 5.0 1.1 6.0 3G3MX2-A8007-E
ł.5 8.0 22 9.6 3G3MX2-AB015-E
2.2 11.0 3.0 12.0 3G3MX2-AB022-E
0.1 1.0 2 U 3G3MX2-A2001-E
3 fazowy
400V, 50Hz		 2 1.6 0.4 1.9 3G3MX2-A2002-E
0.4 3.0 0.55 35 3G3MX2-A2004-E
0.7S 5.0 1.1 6.0 3G3MX2-A2007-E
1.5 8.0 22 9.6 3G3MX2A2015-E
2.2 11.0 3.0 12.0 3G3MX2A2022-E
3.7 17.5 5.5 19.6 3G3MX2-A2037-E
5.5 25.0 75 30.0 3G3MX2A2055-E
7.5 33.0 11 40.0 3G3MX2-A2075-E
11 47.0 15 56.0 3G3MX2-A2110-E
15 60.0 18.5 69.0 3G3MX2-A2150-E


Klasa 200V

Jednofazowe: 3G3MX02-_ B001 B002 B004 B0071) B015 B022     - - -
Trójfazowe: 3G3MX2-_ 2001 2002 2004 2007 2015 2022 2037 2055 2075 2110 2150
Silnik [kW]2) Dla ustawienia zmiennego momentu obrotowego (VT) 0,2 0,4 0,55 1,1 2,2 3,0 5,5 7,5 11 15 18,5
Dla ustawienia stałego momentu obrotowego (CT) 0,1 0,2 0,4 0,75 1,5 2,2 3,7 5,5 7,5 11 15
Charakterystyka wyjścia Moc falownika kVA 200 VT 0,4 0,6 1,2 2,0 3,3 4,1 6,7 10,3 13,8 19,3 23,9
200 CT 0,2 0,5 1,0 1,7 2,7 3,8 6,0 8,6 11,4 16,2 20,7
240 VT 0,4 0,7 1,4 2,4 3,9 4,9 8,1 12,4 16,6 23,2 28,6
240 CT 0,3 0,6 1,2 2,0 3,3 4,5 7,2 10,3 13,7 19,5 24,9
Znam. prąd wyjściowy (A)
w trybie VT		 1,2 1,9 3,5 6,0 9,6 12,0 19,6 30,0 40,0 56,0 69,0
Znam. prąd wyjściowy (A)
w trybie CT		 1,0 1,6 3,0 5,0 8,0 11,0 17,5 25,0 33,0 47,0 60,0
Maksymalne napięcie wyjściowe Proporcjonalne do napięcia wejściowego: 0 ... 240 V
Moc Maksymalna częstotliwość wyjściowa 400 Hz
Znamionowe napięcie i częstotliwość wejściowa Jednofazowe, 200-240 V, 50/60 Hz Trójfazowe 200-240 V, 50/60 Hz
Dopuszczalne wahania napięcia -15% ... 10%
Dopuszczalne wahania częstotliwości 5%
Moment obrotowy hamowania Przy hamowaniu w krótkim czasie Przy sprzężeniu kondensatorowym 100%: <50 Hz
50%: <60 Hz		 70%: <50 Hz 50%: <60 Hz Około 20%
Sposób chłodzenia Samochłodzenie3) Chłodzenie powietrzem (obieg wymuszony)

1) W modelu trójfazowym używane jest chłodzenie z wymuszonym obiegiem powietrza, a model jednofazowy jest samochłodzący.
2) Na podstawie standardowego silnika trójfazowego
3) Chłodzenie powietrzem (obieg wymuszony) dla modeli IP54



Klasa 400V

Trójfazowe: 3G3MX2-_ 4004 4007 4015 4022 4030 4040 4055 4075 4110 4150
Silnik [kW]1) Dla ustawienia zmiennego momentu obrotowego (VT) 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11 15 18,5
Dla ustawienia stałego momentu obrotowego (CT) 0,4 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11 15
Charakterystyka wyjścia Moc falownika [kVA] 380 VT 1,3 2,6 3,5 4,5 5,7 7,3 11,5 15,1 20,4 25,0
380 CT 1,1 2,2 3,1 3,6 4,7 6,0 9,7 11,8 15,7 20,4
480 VT 1,7 3,4 4,4 5,7 7,3 9,2 14,5 19,1 25,7 31,5
480 CT 1,4 2,8 3,9 4,5 5,9 7,6 12,3 14,9 19,9 25,7
Znam. prąd wyjściowy [A]
w trybie VT		 2,1 4,1 5,4 6,9 8,8 11,1 17,5 23,0 31,0 38,0
Znam. prąd wyjściowy [A]
w trybie CT		 1,8 3,4 4,8 5,5 7,2 9,2 14,8 18,0 24,0 31,0
Maksymalne napięcie wyjściowe Proporcjonalne do napięcia wejściowego: 0 ... 480 V
Maksymalna częstotliwość wyjściowa 400 Hz
Moc Znamionowe napięcie i częstotliwość wejściowa Trójfazowe, 330 ...480 V 50/60 Hz
Dopuszczalne wahania napięcia -15% ...10%
Dopuszczalne wahania częstotliwości 5%
Moment obrotowy hamowania Przy hamowaniu w krótkim czasie2) Przy sprzężeniu kondensatorowym 100%:<50Hz
50%: <60 Hzz		 70%: <50 Hz 50%: <60 Hz
Sposób chłodzenia Samochłodzenie2) Chłodzenie powietrzem (obieg wymuszony)
