NANO háromfázisú hálózati paraméter analizátorok
NANO háromfázisú hálózati paraméter analizátorok
NANO háromfázisú hálózati paraméter analizátorok

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: FRER

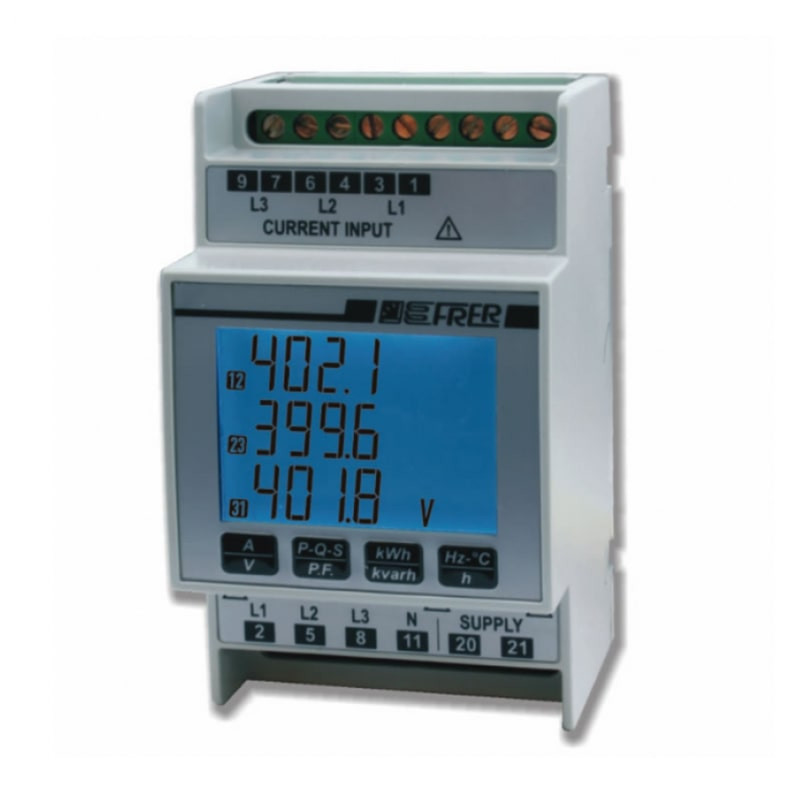

NANO háromfázisú hálózati paraméter analizátorok

Wyświetlacz Podświetlany LCD
Maksymalne wskazanie 4 cyfry
Pozycja części dziesiętnych Automatycznie
Opcje podświetlania 5 poziomów
Częstotliwość odświeżania odczytu <0.5 sec
Pomiar wartości TRMS
Dokładność +/- 0,5%
Napięcie znamionowe Un 400V
Prąd znamionowy In 1-5A;    63A;   125A;     160A;     250A
Zakres wejścia 10-120% Un, 5-120% In
Częstotliwość 45…65Hz
Przeciążenie ciągle 2xIn; 1,2xUn
Przeciążenie chwilowe 20 x In; 2 x Un (300 msec.)
Pobór mocy przez obwód I < 0.5VA
pobór mocy przez obwód U < 0.5VA
Zasilanie 230V (45...65Hz) ±10%
Pobór mocy 6VA
Temperatura pracy 0…+23…+50°C
Temperatura magazynowania -30…+70°C
Samogasnąca obudowa UL 94V0
Stopień ochrony obudowy IP50
Stopień ochrony zacisków IP20
Izolacja galwaniczna Zasilania / Wejścia
Napięcie testowe 2kV, 50Hz, 60sec.


Opis

Kompaktowy wielofunkcyjny analizator używany w systemach trójfazowych trzy bądź cztero przewodowych obciążonych niesymetrycznie (również z odkształconym przebiegiem). Pokazuje główne wielkości sieci elektrycznej (w tym energie czynna i bierna).Oprócz standardowej wersji posiadającej wejście na przekładnik prądowy(CT) dostępne są również dwie wersje dostarczane z trójfazowym przekładnikiem prądowym umożliwiającym bezpośredni pomiar prądu do 63A, 125A, 160A i 250A. Niewielkie rozmiary i kompatybilność z rozstawem wejść przełączników modułowych pozwala na montaż miniaturowych przekładników w układach gdzie przestrzeń montażowa jest ograniczona zarówno powyżej, jak i poniżej przełącznika.



Model Dane Kod
NANO5 3 fazowy, 4 przewodowy, wejście 1-5A z przekładnika prądowego Q52P3L005X4C2
NANO63 3 fazowy, 4 przewodowy wraz z trójfazowym przekładnikiem 63A Q52D3L063X4C2
NANO125 3 fazowy, 4 przewodowy wraz z przekładnikiem trójfazowym 125A Q52D3L125X4C2
NANO160 3 fazowy, 4 przewodowy wraz z przekładnikiem trójfazowym 160A Q52D3L160X4C2
NANO250 3 fazowy, 4 przewodowy wraz z przekładnikiem trójfazowym 250A Q52D3L250X4C2


Mierzone wartości

  • Prąd fazowy
  • Napięcie fazowe LN
  • Napięcie między fazowe LL
  • Moc czynna
  • Moc bierna
  • Moc pozorna
  • Współczynnik mocy
  • Częstotliwość
  • Energia czynna (kWh+)
  • Energia bierna (kvarh)
  • Temperatura wewnątrz rozdzielnicy
  • Licznik godzin pracy


Wyświetlacz

Cztery przyciski na przednim panelu pozwalają na natychmiastowe wyświetlanie danej grupy pomiarowej bez przewijania wszystkich wyświetlanych wartości. Kolejność wyświetlania pomiarów jest przedstawiona na każdym przycisku. Dzięki zastosowaniu czytelnego wyświetlacza i pięcio-stopniowej możliwości podświetlenia miernik jest dobrze czytelny i wyraźny nawet z dalekiej odległości.
