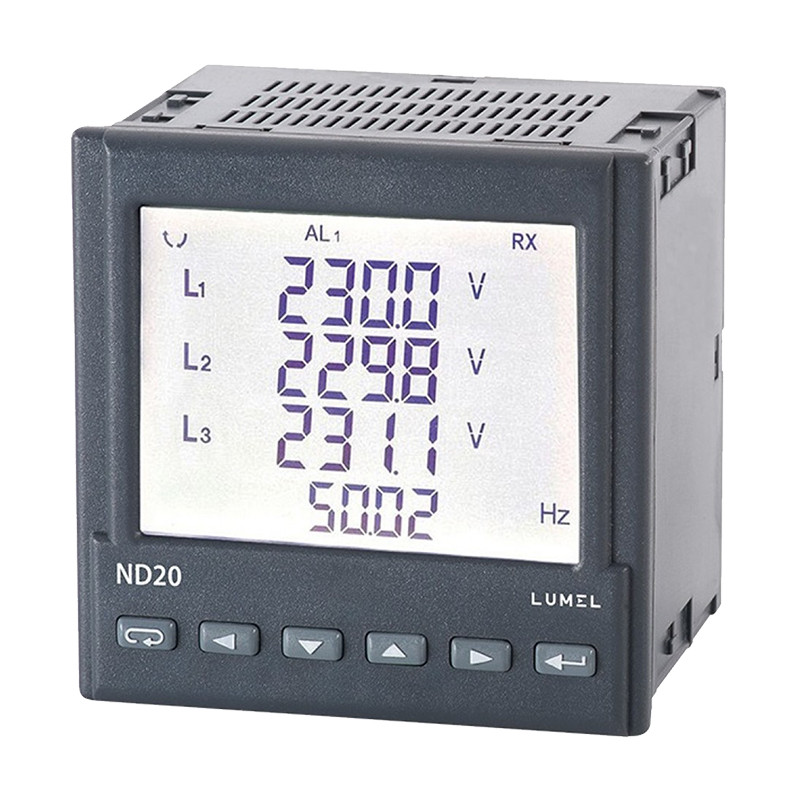

ND20 hálózati paramétermérő
ND20 hálózati paramétermérő

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LUMEL

ND20 hálózati paramétermérő

Zastosowanie

  • Pomiar parametrów sieci energetycznych w 2, 3 lub 4-przewodowych układach symetrycznych i niesymetrycznych.
  • Wysoka klasa dokładności.
  • Wskazania uwzględniające wartości zaprogramowanych przekładni.
  • Harmoniczne napięć i prądów do 21 (selektywnie),
  • Profil mocy 15,30 i 60 minutowej (9000 pomiarów).
  • Licznik energii dla wybranej harmonicznej.
  • Podświetlany ekran LCD 3,5”.
  • Stopień ochrony od strony czołowej IP65.
  • Cyfrowa transmisja do systemu nadrzędnego interfejsem RS-485 (MODBUS).
  • Konfigurowalne wyjście analogowe, alarmowe i impulsowe (energia).
  • Konfigurowanie wyświetlanych stron.


Wielkości mierzone i zakresy pomiarowe

Wielkość mierzona Zakres wskazań Zakres pomiarowy L1 L2 L3 ∑ Błąd  podstawowy
Prąd In 1 A
5 A		 0,00...1,5 kA
0,00 ... 60 kA		 0,005...1,200 A~ 0,025...6,000 A~ ♦ ♦ ♦   ±0,2 % zak.
Napięcie L-N 57,7 V
230 V		 0,0 ... 230,8 kV
0,0 ... 1,012 MV		 0,6 ... 64,0 V~
2,3 ... 253,3 V~		 ♦ ♦ ♦   ±0,2% w.m.
Napięcie L-L 100 V
400 V		 0,0 ... 440 kV
0,0 ... 1,752 MV		 85...110 V~
340 ... 440 V~		 ♦ ♦ ♦   ±0,5% w.m.
Częstotliwość 47,0 .. 63,0 Hz 47,0...63,0 Hz ♦ ♦ ♦   ±0,2% w.m.
Moc czynna -9999 MW .. 0,00 W .. 9999 MW -1,65 kW...1,4 W...1,65 kW ♦ ♦ ♦ ♦ ±0,5% w.m.
Moc bierna -9999 Mvar .. 0,00 var ... 9999 Mvar -1,65 kW...1,4 W...1,65 kW ♦ ♦ ♦ ♦ ±0,5% zak.
Moc pozorna 0,00 VA .. 9999 MVA 1,4 VA ... 1,65 kVA ♦ ♦ ♦ ♦ ±0,5% zak.
Współczynnik PF -1 .. 0.. 1 -1 .. 0.. 1 ♦ ♦ ♦ ♦ ±1% zak.
Tangens φ -1,2...0...1,2 -1,2...0...1,2 ♦ ♦ ♦ ♦ ±1% zak.
Cosinus φ -1...1 -1...1 ♦ ♦ ♦ ♦ ±1% zak.
φ -180...180 -180...180 ♦ ♦ ♦   ±0,5% zak.
Energia czynna pobierana 0 .. 99 999 999,9 kWh         ♦ ±0,5% zak.
Energia czynna oddawana 0 .. 99 999 999,9 kWh         ♦ ±0,5% zak.
Energia bierna indukcyjna 0 .. 99 999 999,9 kvarh         ♦ ±0,5% zak.
Energia bierna pojemnościowa 0 .. 99 999 999,9 kvarh         ♦ ±0,5% zak.
THD 0 .. 100% 0 .. 100% ♦ ♦ ♦   ±5% zak.


Wyjścia
Rodzaj wyjścia Właściwości
Wyjście analogowe • 1 programowalne prądowe 0/4...20 mA
Wyjście przekaźnikowe • programowalny przekaźnik, styki beznapięciowe zwierne obciążalność 250 V~/0,5 A~
Wyjście impulsowe energii
czynnej lub biernej		 • 1 typu OC, pasywne


Interfejs cyfrowy
Typ interfejsu Protokół transmisji Tryb Prędkość
RS-485 MODBUS RTU 8N2, 8E1, 8O1, 8N1 4,8; 9,6; 19,2; 38,4  kbit/s


Cechy zewnętrzne
Pole odczytowe Ekran LCD 3,5", specjalizowany monochromatyczny z podświetleniem
Masa < 0,3 kg
Wymiary gabarytowe 96 X 96 X 77 mm otwór w tablicy: 92+06 X 92+06 mm
Stopień ochrony (wg PN-EN 60529) od strony czołowej: IP65 od strony zacisków: IP20


Znamionowe warunki użytkowania
Napięcie zasilania 85...253 V a.c. lub d.c. (40...400 Hz),
20...40 V a.c. lub d.c. (40...400 Hz)
Temperatura otoczenia: -25...23...55°C magazynowania: -30...70°C
Wilgotność względna 25...95% niedopuszczalne skroplenia
Pozycja pracy dowolna
Zewnętrzne pole magnet. 40...400 A/m
Przeciążalność krótkotrwała (5 s) wejście napięciowe: 2Un (max. 1000 V) wejscie prądowe: 10 In
Pobór mocy - w obwodzie zasilania ≤6 VA
- w obwodzie napięciowym ≤ 0,05 VA
- w obwodzie prądowym ≤ 0,05 VA


Wymagania bezpieczeństwa i kompatybilności
Kompatybilność elektromagnetyczna odporność na zakłócenia wg PN-EN 61000-6-2
emisja zakłóceń wg PN-EN 61000-6-4
Wymagania bezpieczeństwa   wg PN-EN 61010-1


Rodzaje podłączeń

  • pomiar bezpośredni,półpośrednii pośredni jednofazowy,
  • pomiar bezpośredni w sieci trójprzewodowej,
  • pomiar półpośredni w sieci trójprzewodowej,
  • pomiar pośredni z wykorzystaniem 3 przekładników prądowych i 2 lub 3 przekładników napięciowych w sieci trójprzewodowej,
  • pomiar bezpośredni w sieci czteroprzewodowej,
  • pomiar półpośredni w sieci czteroprzewodowej,
  • pomiar pośredni z wykorzystaniem 3 przekładników prądowych i 2 lub 3 przekładników napięciowych w sieci czteroprzewodowej


W naszej ofercie znajdziesz również analizatory sieci NANO.
