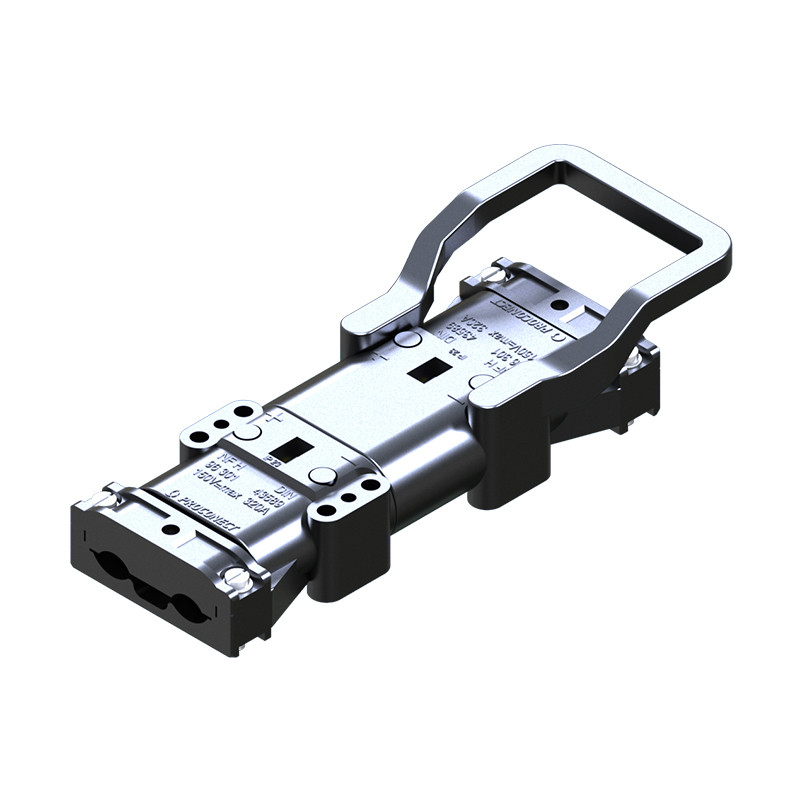

"Akkumulátor csatlakozó NF 320"
"Akkumulátor csatlakozó NF 320"

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Proconect

"Akkumulátor csatlakozó NF 320"

Charakterystyka

  • Napięcie Max. : 150 V
  • Prąd nominalny : 320 A
  • Temperatura pracy : -20° / + 90° C
  • Obudowa z tworzywa odpornego na kwas
  • Styki miedziane posrebrzane, zaciskane lub do lutowania.
  • Prąd nominalny pomocniczego styku: 32 A
  • Przekrój pomocniczego styku : 2,5 mm2 i 4 mm2
  • Stopień ochrony IP 23
  • Normy: NF EN 1175-1 oraz DIN VDE 0623-589


Kompletne złącza

Nazwa Nr referencyjny Opis Przekrój
mm2 AWG
Złącze 169320 Wtyk męski 95 mm2 + redukcja 70 mm2 95/70 2/0
169321 Wtyk męski 50 1/0
169322 Wtyk męski 70 2/0
169323 Wtyk męski 95 3/0
Złącze 169325 Gniazdo żeńskie 50 1/0
169326 Gniazdo żeńskie 70 2/0
169327 Gniazdo żeńskie 95 3/0
169328 Gniazdo żeńskie 95 mm2 + redukcja 70 mm2 95/70 2/0
Styk pomocniczy 169355 Męski - 32 A 4 12
169357 Żeński - 32 A 4 12
Styk pneumatyczny 169354 Męski  -
169359 Żeński
Uchwyt 169339 Kolor czarny -
169339-R Kolor czerwony
169339-RH Kolor czerwony - wzmocniony
Zaślepka 169195 Na gniazdo -
169200 Na wtyk


Części zamienne

Nazwa Nr. referencyjny Opis Przekrój
mm2 AWG
Styk 169340 Męski 95 mm2 + redukcja 70 mm2 95/70 2/0
169341 Męski 50 1/0
169342 Męski 70 2/0
169343 Męski 95 3/0
Styk 169345 Żeński 50 1/0
169346 Żeński 70 2/0
169347 Żeński 95 3/0
169350 Żeński 95 mm2 + redukcja 70 mm2 95/70 2/0
Obudowa 169350 Wtyk męski -
169351 Gniazdo żeńskie
Redukcje 169194 70 mm2 / 50 mm2 -
169195 95 mm2 / 70 mm2
Klucz kodujący napięcie 169392 Kolor czarny tradycyjny akumulator -
169393 Kolor szary żelowy akumulator


Wtyk męski NF 320


Gniazdo żeńskie NF 320


Złącze NF 320


Zaślepka na wtyk męski NF 320


Zaślepka na gniazdo żeńskie NF 320
