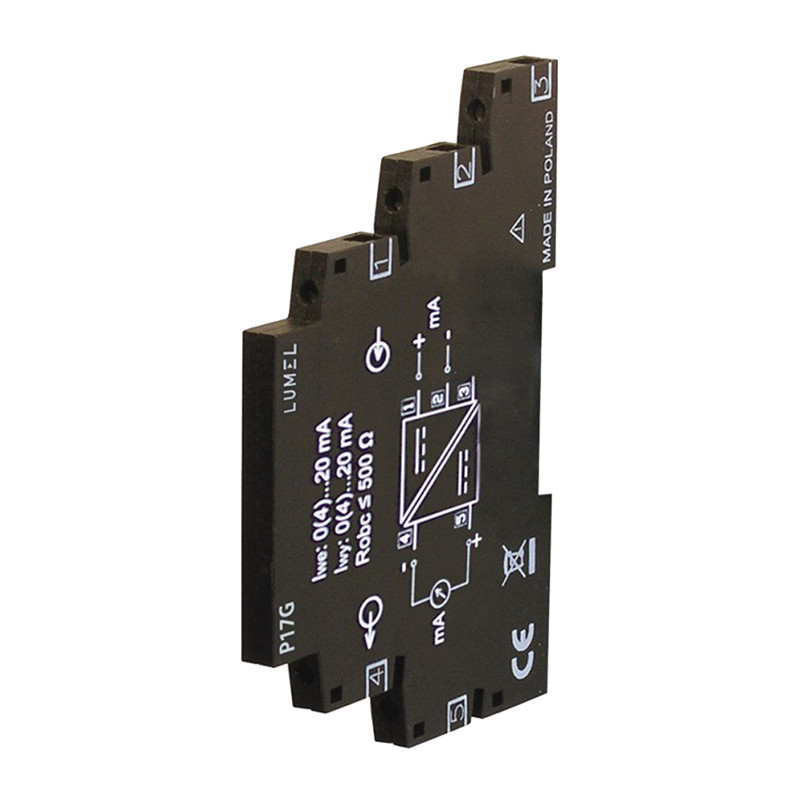

P17G áramhurokkal táplált szeparátor
P17G áramhurokkal táplált szeparátor

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LUMEL

P17G áramhurokkal táplált szeparátor

Charakterystyka

  • Do separacji sygnałów pomiarowych (np. w PLC)
  • Cienka obudowa - 6,2 mm.
  • Znormalizowany sygnał wyjściowy stałoprądowy 0/4 - 20 mA.
  • Nie wymaga pomocniczego napięcia zasilania.


Przykład zastosowania

Separacja galwaniczna (ochrona wejść sterownika PLC).

Zastosowanie - Separator zasilany z pętli prądowej P17G



Wejścia
Typ wejścia Zakres Przeciążenie Błąd
Prąd 0..20 mA 0 .. 20 mA Maksymalny prąd
wejściowy 40 mA		 Błąd przetwarzania: +/- 0,2 %
Błędy dodatkowe: od zmiany rezystancji obciążenia ≤ 0,15 %/ 100 Ω; od zmian temperatury otoczenia ≤ 0,05 %/ 10°C
4 .. 20 mV


Wyjście
Typ wyjścia Dopuszczalna rezystancja obciążenia Tętnienia
Prąd 0 .. 20 mA, (4..20 mA) Robc < 500 Ω ≤10 mV
Cechy zewnętrzne
Wymiary 6,2 x 77,5 x 100 mm
Masa 80g
Stopień ochrony zapewniany przez obudowę: IP50 od strony zacisków: IP20
Mocowanie na szynie 35 mm wg PN-EN 60715
Znamionowe warunki użytkowania
Temperatura otoczenia: -20...23...65°C magazynowania: -40...85°C
Wilgotność <95% niedopuszczalne skroplenia
Pozycja pracy dowolna
Znamionowe warunki użytkowania
Kompatybilność
elektromagnetyczna		 odporność na zakłócenia wg PN-EN 61000-6-2
emisja zakłóceń wg PN-EN 61000-6-4
Izolacja między obwodami podstawowa wg PN-EN 61010-1
Stopień zanieczyszczenia 2
Kategoria instalacji III
Maksymalne napięcie pracy między
fazą a ziemią		 50V


Montaż


Sposób montażu/demontażu na szynie
Separator zasilany z pętli prądowej P17G - montaż		 Sposób mocowania przewodów
Separator zasilany z pętli prądowej P17G - montaż


Schemat połączeń


Separator zasilany z pętli prądowej P17G - schemat połączeń



Zamawianie

Oznaczenie XX - Wykonanie X - Próby odbiorcze
P17G 00 - standardowe
XX - na zamówienie*		 0 - bez wymagań dodatkowych
1 - z dodatkowym atestem Kontroli Jakości
X - wg uzgodnień z odbiorcą*

Przykład zamówienia:
kod: P17G-00-0 oznacza: P17 - separator pasywny P17G; 00 - wykonanie standardowe; 0 - bez wymagań dodatkowych.
