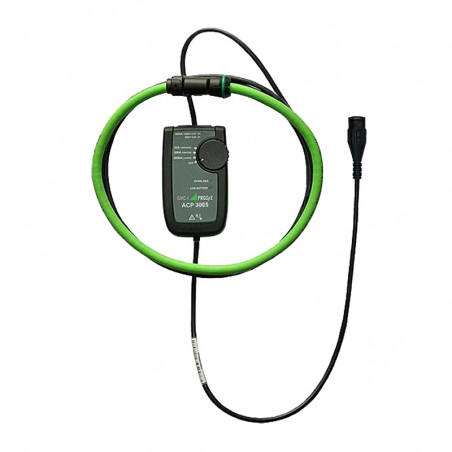

PRO-flex 1-fázisú
PRO-flex 1-fázisú

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: GMC-I PROSyS

PRO-flex 1-fázisú

Cewki Rogowskiego PRO-flex do pomiaru prądów AC Seria ACP 3000 oraz ACP 6000.


Charakterystyka

  • Trójzakresowe 30/300/3000A oraz 60/600/6000A
  • Szeroki zakres pomiarowy od 100mA do 3000/6000A ACRMS
  • Zasilanie bateryjne lub zewnętrzne
  • 2000 godzin ciągłej pracy na zasilaniu bateryjnym
  • 1000V, III kategoria pomiarowa, 2 stopień zanieczyszczenia
  • IP 65 (cewka bez integratora)
  • Kompaktowa i lekka konstrukcja
  • Brak efektu histerezy, nasycenia oraz nieliniowości
  • Zgodność z ROHS oraz WEEE


Typowe aplikacje

  • Współpraca z multimetrami, oscyloskopami oraz urządzeniami rejestrującymi
  • Naprawy i konserwacje maszyn elektrycznych
  • Pomiary instalacji dystrybucyjnych niskiego i średniego napięcia
  • Analiza prądów w sieciach zasilających
  • Pomiary mocy, harmonicznych, prądów szczytowych w sieci energetycznej oraz UPS
  • Badanie dużych prądów rozdzielnic i bezpieczników
  • Pomiar stanów nieustalonych w silnikach elektrycznych


Specyfikacja

MODEL ACP 3000 ACP 3005 ACP 3000_3 ACP 6000_3
Zakres prądowy (RMS) 30 / 300 / 3000A 60 / 600 / 6000A
Czułość 100mV / 10mV / 1mV / A 50mV / 50mV / 5mV / A
Liniowość ± 0.2% odczytu
Dokładność  ± 1% odczytu ± 0.1A (30A) ± 1% odczytu ± 0.1A (60A)
± 1% odczytu
± 1A (300A/3000A)		 ± 1% odczytu
± 1A (600A/6000A)
Wrażliwość na przesunięcie przewodnika ± 2% odczytu
Pasmo przenoszenia (-1dB) 10Hz do 20kHz 10Hz do 10kHz
Przesunięcie fazowe (45 – 65Hz) < 1 stopień
Impedancja obciążenia > 100 kΩ
Typ wyjścia 0.5m przewód zakończony wtyczkami 4mm 0.5m przewód koncentryczny zakończony złączem BNC
Zasilanie bateryjne bateryjne oraz zewnętrzne


Dane techniczne

Temperatura pracy -20°C do 65°C
Wsp. temperaturowy ± 0.15% odczytu na °C
Temperatura przechowywania(bez baterii) -40°C do 75°C
Typ baterii 2 x AA MN 1500 LR6 alkaliczne
Żywotność baterii 2000 godzin
Zasilanie zewnętrzne 3V / 100mA
Długość przewodu 2m (od cewki do integratora)
Wymiary (mm) 110 (W) x 65 (S) x 23 (G)
Średnica przewodu sondy 9.9mm Ø
Długość sondy pomiarowej (mm) 610, 915 i 1220
Stopień ochrony) IP65 cewka
IP40 integrator


Bezpieczeństwo

  • EN61010-2-032:2002
  • UL 610101, 2nd Edition, 2005-07-22
  • (ACP 3000_3, ACP 6000_3)
  • CAN/CSA-22.2 No. 61010-1, 2nd Edition 2004-07
  • (ACP 3000_3, ACP 6000_3)
  • 1000V
  • III Kategoria Pomiarowa
  • 2 Stopień Zanieczyszczenia
  • Standard EMC EN 61326-2-2:2006


Maksymalne napięcie

  • 1000V AC RMS lub DC
  • 30V między wyjściem i masą
  • Wszystkie dokładności stwierdzone przy 23°C ± 1°C


Wysoka dokładność i szeroki zakres pomiarowy

Specjalna konstrukcja sondy eliminuje szkodliwy wpływ zewnętrznych zakłóceń elektromagnetycznych oraz nie wymusza na użytkowniku umieszczania przewodnika w środku pętli pomiarowej.



EN61010-2-032:2002 i zgodność EMC

Właściwości urządzenia zapewniają użytkownikowi łatwe i bezpieczne pomiary w strefach niebezpiecznych. Zgodność z normami EMC zapewnia wysoką niezawodność dzięki zminimalizowanej wrażliwości urządzenia na zakłócenia elektromagnetyczne.



Numer katalogowy Obwód pętli sondy [mm] Typ wyjścia
ACP 3000/24 610 4mm
ACP 3000/36 915 4mm
ACP 3000/48 1220 4mm
ACP 3005/24 610 BNC
ACP 3005/36 915 BNC
ACP 3005/48 1220 BNC
ACP 3000_3/24 610 BNC
ACP 3000_3/36 915 BNC
ACP 6000_3/48 1220 BNC
ACP 6000_3/24 610 BNC
ACP 6005_3/36 915 BNC
ACP 6005_3/48 1220 BNC
