Rogowski Cewka RCTrms-3ph sorozat
Rogowski Cewka RCTrms-3ph sorozat
Rogowski Cewka RCTrms-3ph sorozat

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: PEM

Rogowski Cewka RCTrms-3ph sorozat

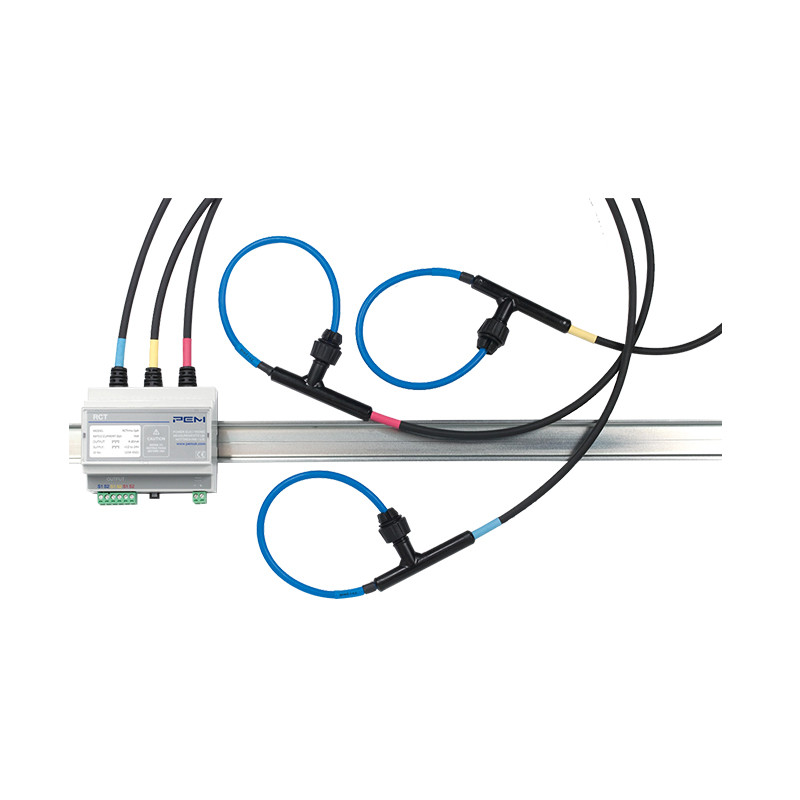

Az RCTrms-3ph egy háromcsatornás áramérzékelő, vékony, könnyű, rugalmas és szétnyitható Rogowski tekercsekkel. Az átalakító nagyon jó pontossággal méri a váltakozó áram valódi effektív értékét (true rms). A kimeneti jel 4-20mA vagy 0-5V jel, amelyet ipari alkalmazásokban használnak, így az RCTrms-3ph sorozat kiválóan alkalmas folyamatvezérlésre és -felügyeletre.

Főbb jellemzők

Könnyen integrálható
Rendkívül egyszerűen telepíthető és könnyen integrálható a már meglévő infrastruktúrába.
Egyszerű telepítés
Rugalmas, vékony és könnyű tekercs, rendkívül
egyszerűen telepíthető


Vezérlés és felügyelet
Ideális folyamatvezérléshez és riasztási állapotok jelzésére

Optimális korlátozott hely esetén
Ideális korlátozott beépítési helyű alkalmazásokhoz
Kábelhossz kiválasztásának lehetősége
Hosszabb kábelek is elérhetők, mint a standard
1 m és 2,5 m – kérésre.
Tekercshossz egyedi megrendelésre
Kérésre a standard 300 mm, 500 mm, 700 mm és 1000 mm méreteknél hosszabb tekercsek is elérhetők.



Tulajdonságok

  • 3 mérési csatorna
  • nem invazív – nem vesz fel energiát a vizsgált áramkörből;
  • minden eszközhöz kalibrációs tanúsítvány tartozik
  • a mágneses anyagok hiánya kiváló linearitást jelent <0,2%
  • teljesen izolált mérés (tápegység 2kVrms, tekercs 2kVpeak)
  • DIN-sínre vagy panelra szerelhető, a ház megfelel az UL94 V-0 szabványnak
  • megfelel a következő szabványoknak: CE, EMC EN 61326-1 2006, IEC 61010-1, IEC 61010-2-032


Műszaki paraméterek

Névleges effektív áram [Arms] 100, 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,10000,16000, 20000, 25000, 40000, 50000
Kimeneti jel 4 ÷ 20mAdc vagy 0 ÷ 5Vdc
Mérési tartomány a névleges áram 150%-a (28mA vagy 7,5Vdc)
Tápfeszültség 12Vdc (-10%) és 24Vdc (+20%) között
Maximális bemeneti teljesítmény 2,1W
Üzemi hőmérséklet -5°C és +65°C között (integrátor)
-20°C és +80°C között (tekercs és kábel)
Frekvenciasáv (-3dB) 2Hz és 100kHz között
Maximális válaszidő (10-90%) 1000ms
Pontosság ±1,0% a mért értékből (0-5V)
±1,5% a mért értékből (4-20mA)
(10% és 150% közötti teljes skála, 25°C)
Kimeneti terhelés <300Ω 4-20mA jel esetén
>1kΩ 0-5V jel esetén
Tekercs hossza 300mm, 500mm vagy 700mm (Egyedi hosszváltozatok is lehetségesek)
Kábel hossza 1m vagy 2,5m (Egyedi hosszváltozatok is lehetségesek)
