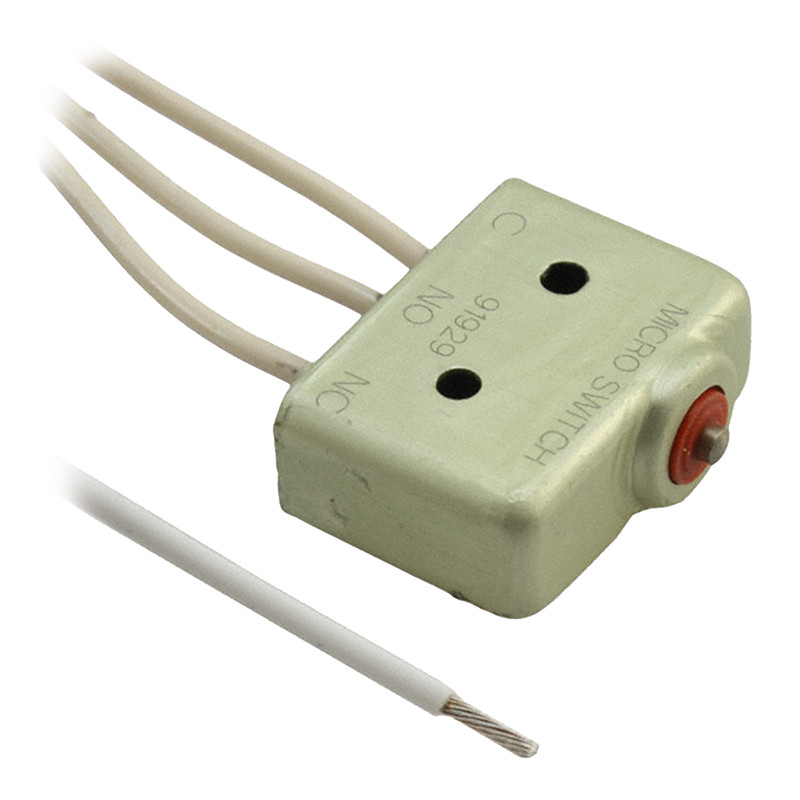

SE sorozatú mikrokapcsolók
SE sorozatú mikrokapcsolók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Honeywell

SE sorozatú mikrokapcsolók

Seria SE to małe wyłączniki odporne na działanie środowiska. Duża wytrzymałość w połączeniu z różnymi dźwigniami daje możliwość zastosowania w wielu trudnych aplikacjach.


Dane techniczne

  • maksymalna temperatura pracy: 105°C
  • obciążalność prądowa: 5A
  • różne typy dźwigni


Typ Parametry styków Charakterystyka Właściwości Długość
przewodów
[cm]
O.F.
[N]		 R.F. min
[N]		 P.T. max
[mm]		 O.T. min
[mm]		 D.T.max
[mm]		 O.P.
[mm]
1SE1 SPDT 5A/125 lub
250VAC, 60Hz		 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Większość aplikacji 30
5SE1 SPDT 5A/125 lub 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Olejoszczelny 30
5SE1-3 SPDT 5A/125 lub 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Olejoszczelny 90
5SE1-6 SPDT 5A/125 lub 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Olejoszczelny 180
5SE1-12 SPDT 5A/125 lub 250VAC, 60Hz 1,39-4,73 1,11 1,27 0,08 0,1 10,8 Olejoszczelny 360


Wymiary [cale]

O.F. - Siła załączająca (Operating Force)
R.F. - Siła zwalniająca (Release Force)
P.T. - Skok jałowy (Pretravel)
O.T. - Zakres aktywny (Overtravel)
D.T. - Zakres nieczułości (Diferential travel)
O.P. - Położenie zadziałania (Operating Position)
F.P. - Położenie spoczynkowe (Free Position)



Dźwignie do mikrowyłączników serii SE

Typ Rodzaj dźwigni Długość
[mm]		 Charakterystyka
O.F.
[N]		 R.F. min
[N]		 P.T. max
[mm]		 O.T. min
[mm]		 D.T.max
[mm]		 O.P.
[mm]		 F.P.
[mm]
JE1 Prosta 16,8 3,34 0,56 3,81 0,38 0,64 11,2 15± 0,76
JE5 Z rolką 14,2 3,34 0,56 3,81 0,38 0,64 11,2 20,1± 0,76
JE12 Prosta 26,1 3,34 0,56 3,81 0,38 0,64 11,2 16,8± 0,76
