Gyártó: STEGO

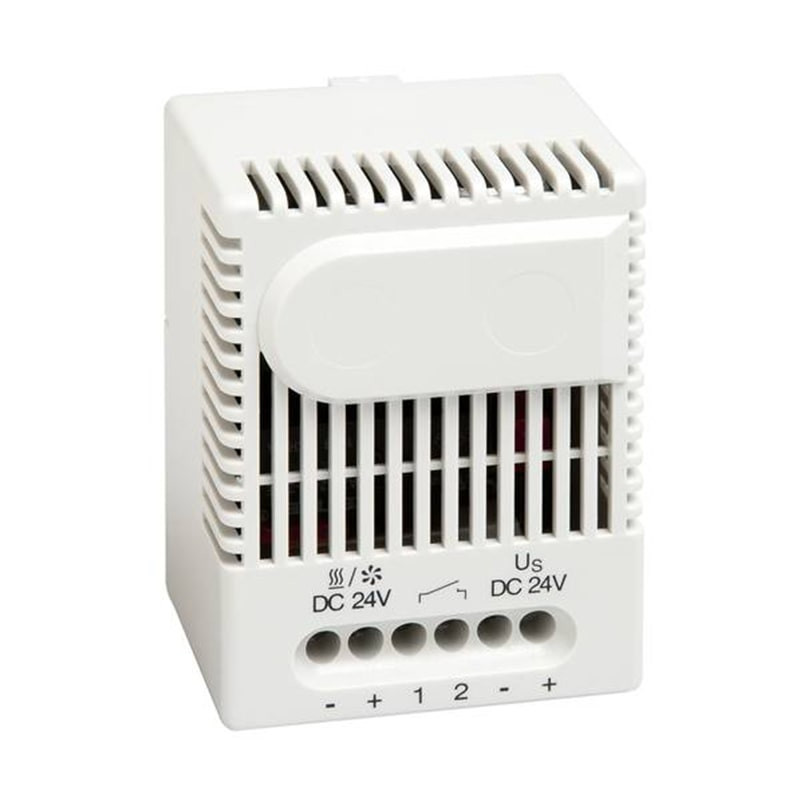

SM 010 kapcsolómodul

Przekaźnik elektroniczny zaprojektowany do sterowania urządzeniami prądu stałego wysokiej mocy. Sterowanie odbywa się za pomocą zewnętrznego styku, jak np. regulator temperatury, higrostat, etc. Moduł dostarczany jest w wykonaniu DC 24 V i DC 48 V. Rodzaj ochrony IP20.


Moduł przełączający DC 24 V i DC 48 VSM 010 przykład podłączenia
Moduł przełączający DC 24 V i DC 48 VSM 010 przykład podłączenia


Dane techniczne

Rodzaj styku Zamykający (przekaźnik/MOSFET)
Rezystancja styku < 10mOhm
Trwałość > 100 000 cykli
Kompatybilność elektromagnetyczna Zgodnie z normami EN 55014-1-2, EN 61000-3-2, EN 61000-3-3
Zaciski Zacisk sześciobiegunowy 2,5 mm2
Mocowanie Klamra mocująca na szynach DIN 35 mm, EN 50022
Obudowa Tworzywo sztuczne UL94V-0, jasnoszare
Wymiary 67x50x46 mm
Masa ok. 85 g
Montaż Pozycja dowolna
Temperatura pracy i składowania -45 do +70 °C (-49 do +158 °F)
Stopień ochronny IP20
Dopuszczenia Wniosek o VDEi UL

Moduł przełączający DC 24 V i DC 48 VSM 010 schemat podłączenia
Moduł przełączający DC 24 V i DC 48 VSM 010


Numer katalogowy

Nr art. Napięcie zasilające Maks. prąd łączeniowy
01001.0-00 DC 24 V (DC 20-28 V) DC 28 V: 16 A (obciążenie rezystancyjne)
01000.0-00 DC 48 V (DC 38-56 V) DC 56 V: 16 A (obciążenie rezystancyjne)
