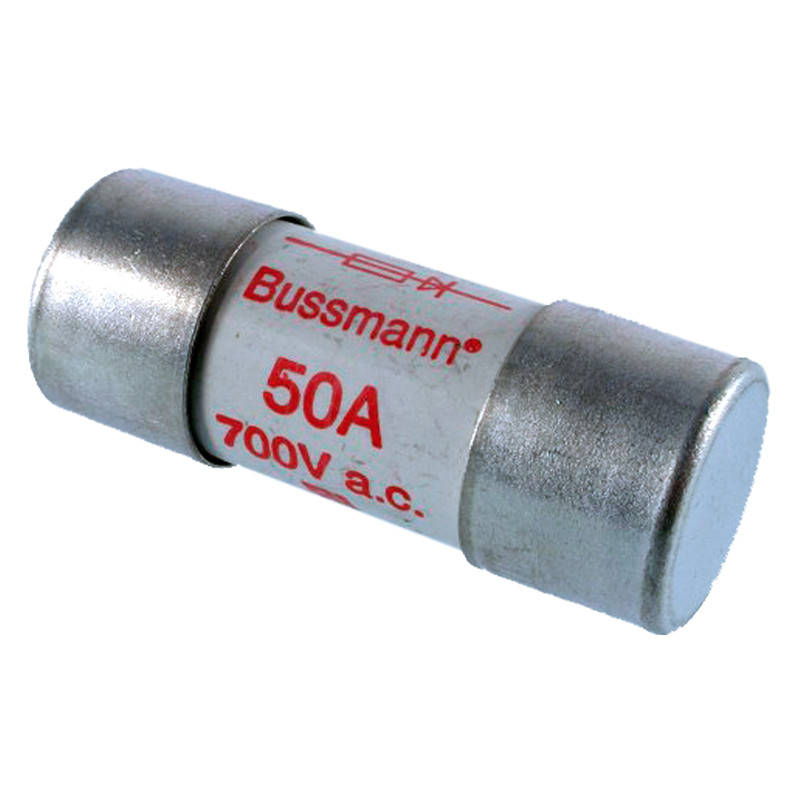

Standard Ferrule - Standard persely
Standard Ferrule - Standard persely

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: EATON Bussmann

Standard Ferrule - Standard persely

Rozmiar IN
[A]		 I2t
przedłukowa
[A2s]		 I2t
przy UN
[A2s]		 Moc
strat
[W]		 Typ Ilość
w kartonie		 Masa
kartonu
[kg]
FWA 150VAC 5-60A Zdolność wyłączalna 100 KARMS
  5 1/6 8 1 FWA-5A10F 10 0,1
  10 3,6 16 2,7 FWA-10A10F 10 0,1
10 x 38 mm 15 14 55 3,3 FWA-15A10F 10 0,1
(13/32”) 20 33 130 3,8 FWA-20A10F 10 0,1
  25 58 220 4,9 FWA-25A10F 10 0,1
  30 100 400 4,9 FWA-30A10F 10 0,1
  35 75 800 4,5 FWA-35A21F 10 0,6
21 x 51 mm 40 100 1000 5,1 FWA-40A21F 10 0,6
(13/16”) 45 130 1300 6 FWA-45A21F 10 0,6
  50 170 1600 7,3 FWA-50A21F 10 0,6
  60 250 2400 8 FWA-60A21F 10 0,6
FWX 250VAC 1-30A Zdolność wyłączalna 200KARMS 250VDC(5-30A),50kADC dla τ=10-15ms
  1 - - - FWX-1A14F 10 0,225
  2 - - - FWX-2A14F 10 0,225
  3 - - - FWX-3A14F 10 0,225
    - - - FWX-4A14F 10 0,225
14 x51 mm 5 1/6 13 1/3 FWX-5A14F 10 0,225
(9/16”) 10 3,6 24 3,4 FWX-10A14F 10 0,225
  15 14 83 3,8 FWX-15A14F 10 0,225
  20 33 200 4,6 FWX-20A14F 10 0,225
  25 58 300 5,3 FWX-25A14F 10 0,225
  30 100 500 5,9 FWX-30A14F 10 0,225


Rozmiar IN
[A]		 I2t
przedłukowa
[A2s]		 I2t
przy UN
[A2s]		 Moc
strat
[W]		 Typ Ilość
w kartonie		 Masa
kartonu
[kg]
FWH 500VAC 0,25-30A Zdolność wyłączalna 0,25-20A 50 kA 25-30 A 20 kA
  0,25 0,01 0,05 2,7 FWH-.250A6F 10 0,03
  0,5 0,05 0,25 1,2 FWH-.500A6F 10 0,03
  1 0,4 2 1/7 FWH-001A6F 10 0,03
  2 1,3 3,5 3,2 FWH-002A6F 10 0,03
  3,15 3,1 7,7 2,9 FWH-3.15A6F 10 0,03
  5 15 40 2,1 FWH-005A6F 10 0,03
  6,3 36 90 2,3 FWH-6.30A6F 10 0,03
6 x 32 mm 7 50 125 2,5 FWH-007A6F 10 0,03
(1/4 x 1 1/4”) 10 - - - FWH-010A6F 10 0,03
  12,5 20 - 3,53 FWH-12.5A6F 10 0,03
  15 44 146 3,08 FWH-015A6F 10 0,03
  16 48 177 4,48 FWH-016A6F 10 0,03
  20 75 259 4,26 FWH-020A6F 10 0,03
  25 - - - FWH-025A6F 10 0,03
  30 - - - FWH-030A6F 10 0,03
FWH 500VAC 1-30 A Zdolność wyłączalna 200 kARMS500VDC (5-30A),50kADC τ=10-15ms
  1 - - - FWH-1A14F 10 0,25
  2 - - - FWH-2A14F 10 0,25
  3 - - 2,3 FWH-3A14F 10 0,25
  4 - - - FWH-4A14F 10 0,25
  5 1,6 6,4 1,5 FWH-5A14F 10 0,25
14 x 51 mm 6 1,6 6,4 1,5 FWH-6A14F 10 0,25
(9/16”) 10 3,6 13 4 FWH-10A14F 10 0,25
  12 - - - FWH-12A14F 10 0,25
  15 10 40 5,5 FWH-15A14F 10 0,25
  20 26 96 6 FWH-20A14F 10 0,25
  25 49 191 7 FWH-25A14F 10 0,25
  30 58 232 9 FWH-30A14F 10 0,25
KTK 600 VAC 1-30 A Zdolność wyłączalna 200 kARMS
  1       KTK1 10 0,1
  2       KTK2 10 0,1
  3       KTK3 10 0,1
  4       KTK4 10 0,1
  5       KTK5 10 0,1
  6       KTK6 10 0,1
  7       KTK7 10 0,1
10 x 38 8       KTK8 10 0,1
(13/32”) 9       KTK9 10 0,1
  10       KTK10 10 0,1
  11       KTK11 10 0,1
  12       KTK12 10 0,1
  15       KTK15 10 0,1
  20       KTK20 10 0,1
  25       KTK25 10 0,1
  30       KTK30 10 0,1
FWC 600VAC 6-32 A Zdolność wyłączalna 200kARMS 400VDC; 700VDC 50kADC τ=10-15ms
  6 4 30 1,5 FWC-6A10F 10 0,1
  8 6 50 2 FWC-8A10F 10 0,1
  10 9 70 2,5 FWC-10A10F 10 0,1
10 x38 mm 12 15 120 3 FWC-12A10F 10 0,1
(13/32”) 16 25 150 3,5 FWC-16A10F 10 0,1
  20 34 260 4,8 FWC-20A10F 10 0,1
  25 60 390 6 FWC-25A10F 10 0,1
  32 95 600 7,5 FWC-32A10F 10 0,1

Uwaga
6-25A - 700VDC
32A - 400VDC



Rozmiar IN
[A]		 I2t
przedłukowa
[A2s]		 I2t
przy UN
[A2s]		 Moc
strat
[W]		 Typ Ilość
w kartonie		 Masa
kartonu
[kg]
FWP 660V/700VAC 1-50A Zdolność wyłączalna 200kARMS, 700VDC (5-30A), t=10-15ms. 50 kADC
  1 - - - FWP-1A14F 10 0,225
  2 - - - FWP-2A14F 10 0,225
  3 - - - FWP-3A14F 10 0,225
  4 - - - FWP-4A14F 10 0,225
  5 1/6 11 1,5 FWP-5A14F 10 0,225
  6 - - - FWP-6A14F 10 0,225
14 x 51 mm 10 3,6 22 4 FWP-10A14F 10 0,225
(9/16”) 15 10 75 5,5 FWP-15A14F 10 0,225
  20 26 180 6 FWP-20A14F 10 0,225
  25 44 320 7 FWP-25A14F 10 0,225
  30 58 450 9 FWP-30A14F 10 0,225
  32 68 600 7,6 FWP-32A14F 10 0,225
  40 84 750 8 FWP-40A14F 10 0,225
    200 1800 9 FWP-50A14F 10 0,225
FWP 660VAC/700V 20-100A Zdolność wyłączalna 200kARMS, 500VDC t=10-15ms. 50 kADC
  20 23 260 4,6 FWP-20A22F 10 0,45
  25 37 410 5,6 FWP-25A22F 10 0,45
  32 55 605 7 FWP-32A22F 10 0,45
22 x 58 mm 40 68 750 8,5 FWP-40A22F 10 0,45
(7/8”) 50 155 1600 9,5 FWP-50A22F 10 0,45
  63 280 3080 11 FWP-63A22F 10 0,45
  80 600 6600 13,5 FWP-80A22F 10 0,45
  100 1100 12500 16 FWP-100A22F 10 0,45
FWK 750VAC 5-60A Zdolność wyłączalna 45kARMS, 750VDC (5-30A),T=10-15ms. 50 kADC
  5 8,5 16 - FWK-5A20F 10 0,95
  8 50 100 - FWK-8A20F 10 0,95
20 x 127 mm 10 95 200 - FWK-10A20F 10 0,95
(13/16”) 15 100 240 - FWK-15A20F 10 0,95
  20 125 315 - FWK-20A20F 10 0,95
  25 400 1100 - FWK-25A20F 10 0,95
  30 800 2600 - FWK-30A20F 10 0,95
  35 1300 4300 - FWK-35A25F 10 1,65
25 x 146 mm 40 1600 5300 - FWK-40A25F 10 1,65
(1”) 50 3100 12000 - FWK-50A25F 10 1,65
  60 5900 24000 - FWK-60A25F 10 1,65
FWJ 1000VAC 20-30 A Zdolność wyłączalna 25kARMS, 800VDC, T=10-15ms. 20 kADC
14 x 67 mm (9/16”) 20 25 220 9 FWJ-20A14F 10 0,3
25 33 350 11 FWJ-25A14F 10 0,3
30 52 450 14 FWJ-30A14F 10 0,3
FWL/FWS1250/1500VAC2-30A Zdolność wyłączalna 45kADRMS, 1000VDC, t=10-15ms. 30 kADC
  *2 0,8 2,4 4,4 FWS-2A20F 10 1
  *6 27 81 6,7 FWS-6A20F 10 1
20 x 127 mm *15 300 700 5 FWS-15A20F 10 1
(9/16”) **20 675 1550 5,9 FWL-20A20F 10 1
  **30 1850 4300 7,5 FWL-30A20F 10 1

Uwaga
(*) Napięcie znamionowe 1500V
(**) Napięcie znamionowe 1250V
