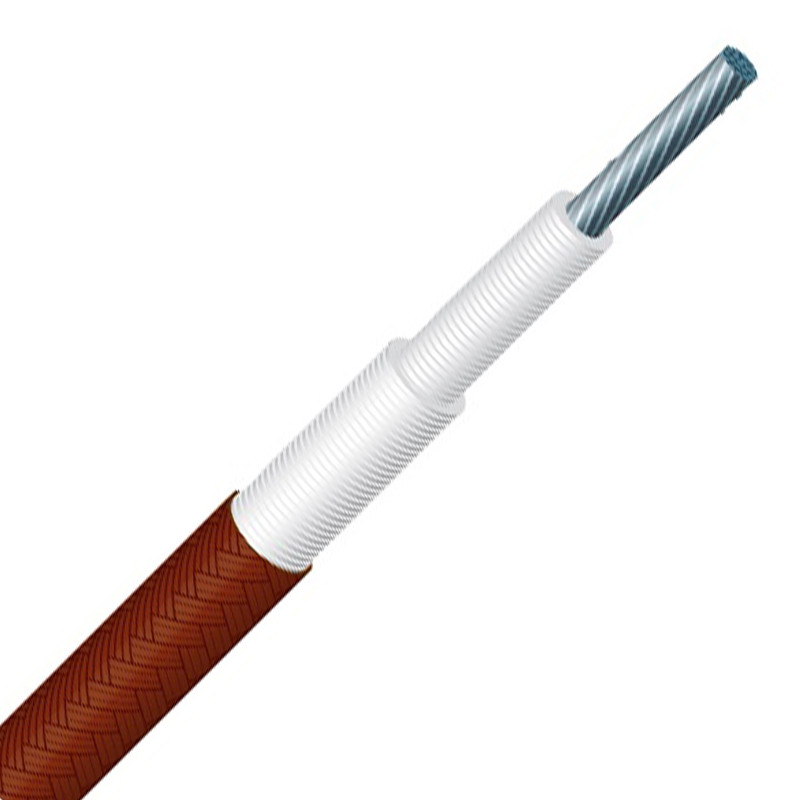

SILICABLE NVS i NVSL -60°C-tól +350°C-ig
SILICABLE NVS i NVSL -60°C-tól +350°C-ig
SILICABLE NVS i NVSL -60°C-tól +350°C-ig

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: OMERIN

SILICABLE NVS i NVSL -60°C-tól +350°C-ig

Dane techniczne

  • temperatura pracy ciągłej: -60° do +350°C
  • doskonała wytrzymałość na szoki termiczne
  • doskonała odporność na utlenianie
  • napięcie znamionowe:
    NVS: 300/500V
    NVSL: 300/300V
  • napięcie probiercze izolacji:
    NVS: 2000V
    NVSL: 1500V

Produkt

  • kolor standardowy: brąz
  • wszystkie kolory na żądanie łącznie z żółto-zielonym

Pakowanie

  • krążki, szpule lub bębny

Homologacje - Normy

  • nikel typ 200, zgodne z normami DIN 17753, DIN 17740 i ASTM B 160
  • certyfkat dopuszczający VERITAS nr. BV 153552 oraz BV 256192
  • raport testu VDE nr. 9296-5950-0001/32YAT F42/sld-Fc

Zastosowania

  • okablowanie oporów, płyt i kołnierzy grzewczych
  • sprzęt grzewczy gospodarstwa domowego, kuchnie i piece
  • maszyny dla przemysłu produkcji termoplastików i gumy - piece i suszarki przemysłowe

Opcje

  • rdzeń z miedzi niklowanej ref. MV-CNVS
  • pomniejszone średnice zewnętrzne ref. NVSL (szczegóły w drugiej tabeli poniżej)
  • w oplocie z włókna szklanego z lakierem teflon® PTFE ref. NVF
  • inne przekroje i klasy gęstości – skonsultuj z nami
  • inne opcje – skonsultuj z nami

RDZEŃ PRZEWODZĄCY DRUT LUB KABEL IZOLOWANY
Nominalny przekrój rdzenia
[mm2]		 Budowa
ilość drucików x Ø		 Max rezystancja liniowa w
temp.20°C
(rdzeń miedziany)
[Ω/km]		 Nominalna
średnica zewnętrzna
[mm]		 Przybliżona masa
[kg/km]
0,22 7 x 0,20 573 1,4 4,6
0,25 8 x 0,20 503 1,9 5,7
0,5 7 x 0,30 229 2,1 8,8
0,75 11 x 0,30 156 2,4 11,9
1 14 x 0,30 115 2,5 14,5
1,34 19 x 0,30 93,1 2,6 15,9
1,5 21 x 0,30 77,2 2,8 19,1
2 29 x 0,30 58,0 3,0 22,1
2,5 35 x 0,30 47,2 3,2 29,3
4 56 x 0,30 31,5 4,3 47,4
6 84 x 0,30 21,0 4,8 67,5
8 119 x 0,30 15,5 5,8 82,3
10 140 x 0,30 12,1 6,8 106
16 224 x 0,30 7,72 8,2 192
25 354 x 0,30 4,97 10,1 302
35 495 x 0,30 3,53 12,0 395
50 707 x 0,30 2,46 13,2 556
70 999 x 0,30 1,73 16,3 785


Pomniejszone średnice zewnętrzne

RDZEŃ PRZEWODZĄCY DRUT LUB KABEL IZOLOWANY
Nominalny przekrój rdzenia
[mm2]		 Budowa
ilość drucików x Ø		 Max rezystancja liniowa w
temp.20°C
(rdzeń miedziany)
[Ω/km]		 Nominalna
średnica zewnętrzna
[mm]		 Przybliżona masa
[kg/km]
0,22 7 x 0,20 573 1,2 3,8
0,25 8 x 0,20 503 1,3 4,1
0,34 11 x 0,20 366 1,4 5,1
0,5 7 x 0,30 229 1,4 6,2
0,75 11 x 0,30 156 1,8 9,0
1 14 x 0,30 115 2,1 10,9
1,34 19 x 0,30 93,1 2,3 14,5
1,5 21 x 0,30 77,2 2,5 15,2
2 29 x 0,30 58,0 2,7 20,7
2,5 35 x 0,30 47,2 3,0 24,5
4 56 x 0,30 31,5 3,6 38,6
6 84 x 0,30 21,0 4,4 57,7
