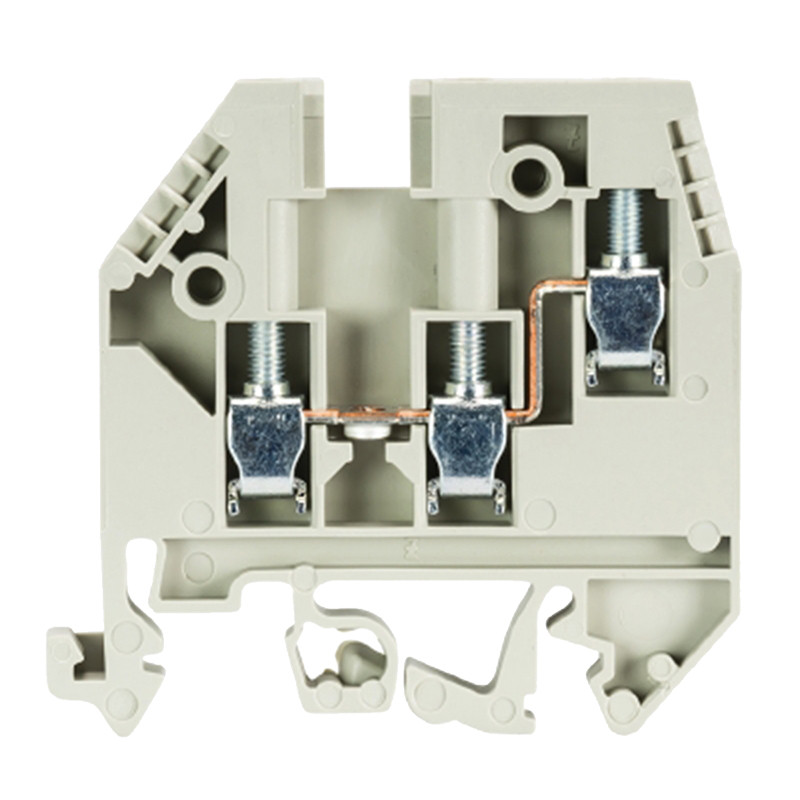

Többsávos csatlakozók
Többsávos csatlakozók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Többsávos csatlakozók

Többutas illesztések
4. hét/nap...
4. hét/nap 1/2 /U
EN 60 947-7-1/DIN VDE 0611 T1
 zsinór huzal V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
UL dátum
Szám: 22-10 AWG
 600V 30
CSA dátum
Szám: 20-10 AWG
 600V 30
Szerkezeti szélesség. szigetelés hossza
6 mm
 9 mm
Tanúsítványok
Típus Katalógusszám Csomagolás
Duo 1/2" csatlakozó
 szín: szürke
WK4/D1/2/U
 57.504.5055.0 100
szín: kék
WK4/D1/2/Ublueiesk
 57.504.5055.6 100
Duo 2/2 csatlakozó teljes felületen
 szín: szürke
szín: kék
Csatlakozó Duo
 szín: szürke
PE vezeték csatlakozó. Duo 2/2
 szín: sárga/zöld
Felszerelés
1. 35-ös szerelőbusz, 7,5 mm-es busz
 H = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
35-ös szerelőbusz, 15 mm-es busz
 H = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
32-es szerelőbusz, G busz
 Hossz = 2 m
9005 EN 50035 G-32
 98.190.0000.0 1
2. Záróléc
 szélesség. 10 mm
WE1/U
 Z5.523.5753.0 100
TS35 záróléc csavarral
 szélesség. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
TS32 záróléc csavarral
 szélesség: 7,5 mm
9708
 Z5.522.7053.0 100
3. 1,5 mm-es záróléc
 szín: szürke
AP4/D1/2
 07.311.6455.0 10
szín: kék.
AP4/D1/2 kék
 07.311.6455.6
4. Válassza le a lemezt. 1,5 mm
 szín: szürke
5. rövidzárlat-kapcsoló, E-Cu
szigetelt
 2 mezős
IVBWK4D...-2
 Z7.281.7227.0 10
3 mezős
IVBWK4D...-3
 Z7.281.7327.0 10
12 mezőre
IVBWK4D...-12
 Z7.281.8227.0 10
6. Híd
szigetelt
 2 mezős.
IVKWK4/D...-2
 Z7.256.2227.0 10
6 mezősre.
IVKWK4/D...-6
 Z7.256.2627.0 10
Híd. 1 mm
 2 mezős.
6 mezősre.
7. Egyetlen fedél
AD VB 4 sárga
 04.326.2153.8 10
8. Különálló lemez
TS4/15 sárga
 07.311.2953.8 10
9. Takarószalag az összekötő jumperhez
 10 csatlakozóhoz
AD VB 6/10 sárga
 04.342.0656.8 10
Takarószalag figyelmeztető táblával
10. Csatlakozófedél figyelmeztető jelzéssel

4. hét/2. nap /U

EN 60 947-7-1/DIN VDE 0611 T1
 zsinór huzal V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 500V/6kV/3 32
UL dátum
Szám: 22-10 AWG
 600V 30
CSA dátum
Szám: 20-10 AWG
 600V 30
Szerkezeti szélesség. szigetelés hossza
6 mm
 9 mm
Tanúsítványok
Típus Katalógusszám Csomagolás
Duo 1/2" csatlakozó
 szín: szürke
szín: kék
Teljesen csatlakozóDuo 2/2
 szín: szürke
WK4/D2/2/U
 57.504.5155.0 100
szín: kék
WK4/D2/2/U kék
 57.504.5155.6 100
CsatlakozóDuo
 szín: szürke
PE vezeték csatlakozó. Duo 2/2
 szín: sárga/zöld
Felszerelés
Felszerelés
1. 35-ös szerelősín, fedőbusz. magasság 7,5 mm
 H = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
35-ös szerelőbusz, fedőbusz. magasság 15 mm
 H = 2 m
35x24x15 EN 50022
 98.360.0000.0
32-es szerelvénysín, G-sín
 H = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Záróléc
 szélesség. 10mm
WE1/U
 Z5.523.5753.0 100
TS35 záróléc csavarral
 szélesség. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
TS32 záróléc csavarral
 szélesség: 7,5 mm
9708
 Z5.522.7053.0 100
3. 1,5 mm-es záróléc
 szín: szürke
AP4/D..
 07.311.6355.0 10
szín: kék.
AP4/D..kék
 07.311.6355.6 10
4. Válassza le a lemezt. 1,5 mm
 szín: szürke
5. rövidzárlat-kapcsoló, E-Cu
szigetelt
 2 mezős
IVBWK4D...-2
 Z7.281.7227.0 10
3 mezős
IVBWK4D...-3
 Z7.281.7327.0 10
12 mezőre
IVBWK4D...-12
 Z7.281.8227.0 10
6. Híd
szigetelt
 2 mezős.
WKWK4/D...-2
 Z7.256.2227.0 10
6 mezősre.
IVKWK4/D...-6
 Z7.256.2627.0 10
Híd. 1 mm
 2 mezős.
6 mezősre.
7. Egyetlen fedél
AD VB 4 sárga
 04.326.2153.8 10
8. Különálló tábla leírási opcióval
TS 4/15 sárga
 07.311.2953.8 10
9. Takarószalag az összekötő jumperhez
 10 csatlakozóhoz
AD VB 6/10 sárga
 04.342.0656.8 10
Takarószalag figyelmeztető táblával
10. Csatlakozófedél figyelmeztető jelzéssel

*) 500 V/ 6 kV/3 elválasztó lemezzel 07.311.2965.8
két szomszédos csatlakozó között
**) elválasztó lemezzel 07.311 2953.8 két szomszédos csatlakozó között csatlakozók.
WK 4/D EU
EN 60 947-7-1/DIN VDE 0611 T1 zsinór huzal V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320V/4kV/3*) 26
UL dátum
Szám: 22-10 AWG
 300 V**)1 30
CSA dátum
Szám: 20-12 AWG
 600 V**) 30
Szerkezeti szélesség. szigetelés hossza
6 mm
 9 mm
Tanúsítványok
Típus Katalógusszám Csomagolás
Duo 1/2" csatlakozó
 szín: szürke
szín: kék
Duo 2/2" csatlakozó
 szín: szürke
szín: kék
Csatlakozó Duo
 szín: szürke
WK4/DEU
 57.504.5255.0 100
PE vezeték csatlakozó. Duo 2/2
 szín: sárga/zöld
Felszerelés
1. 35-ös szerelősín, fedősín. magasság 7,5 mm
 H = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
35-ös szerelőbusz, fedőbusz. magasság 15 mm
 H = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
32-es szerelvénysín, G-sín
 H = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Záróléc
 szélesség. 10mm
WE1/U
 Z5.523.5753.0 100
TS35 záróléc csavarral
 szélesség. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
TS32 záróléc csavarral
 szélesség: 7,5 mm
9708
 Z5.522.7053.0 100
3. 1,5 mm-es záróléc
 szín: szürke
AP4/D...
 07.311.6355.0 10
szín: kék.
AP4/D... kék
 07.311.6355.6 10
4. Válassza le a lemezt. 1,5 mm
 szín: szürke
5. rövidzárlat-kapcsoló, E-Cu
szigetelt
 2 mezős
IVBWK4/DEU-2
 Z7.271.0227.0 10
3 mezős
IVBWK4/DEU-3
 Z7.271.0327.0 10
12 mezősre
IVBWK4/DEU-12
 Z7.271.1227.0 10
6. Híd
szigetelt
 2 mezős.
IVKWK4/D...-2
 Z7.256.2227.0 10
6 mezősre.
IVKWK4/D...-6
 Z7.256.2627.0 10
Híd. 1 mm
 2 mezős.
6 mezősre.
7. Egyetlen fedél
AD VB 4 sárga
 04.326.2153.8 10
8. Különálló tábla leírási opcióval
TS 4/15 sárga
 07.311.2953.8 10
9. Takarószalag az összekötő jumperhez
 10 csatlakozóhoz
AD VB 6/10 sárga
 04.342.0656.8 10
Takarószalag figyelmeztető táblával
10. Csatlakozófedél figyelmeztető jelzéssel

Zárt kialakítás
*) Azonos típusú és méretű, szomszédos szélességű
átvezető csatlakozók névleges értékei. A szerelősín áramterhelhetőségét
lásd a fő katalógusban.
WK 4/D 2/2 SL U
EN 60 947-7-1/DIN VDE 0611 T1
 zsinór huzal V A
EN 60 947 7 2/DIN VDE 0611 T3
0,5-4 mm2
 0,5-6 mm2 320V/4kV/3*)
UL dátum
Szám 22-10 AWG
CSA dátum
20-12AWG sz.
Szerkezeti szélesség. szigetelés hossza
6 mm
 9 mm
Tanúsítványok
PE vezeték csatlakozó. Duo 2/2
1. 35-ös szerelőbusz, fedőbusz. magasság 7,5 mm
Típus Katalógusszám Csomagolás
Duo 1/2" csatlakozó
 szín: szürke
szín: kék
Teljesen Duo 2/2 csatlakozó
 szín: szürke
szín: kék
Duo csatlakozó
 szín: szürke
szín: sárga/zöld
WK4/D2/2SLU
 57.504.9155.0 100
Felszerelés
H = 2 m
35x27x7,5 EN 50022
 98.300.0000.0 1
35-ös szerelőbusz, fedőbusz. magasság 15 mm
 H = 2 m
35x24x15 EN 50022
 98.360.0000.0 1
32-es szerelvénysín, G-sín
 H = 2 m
9006 EN 50035 G-32
 98.190.0000.0 1
2. Záróléc
 szélesség: 10 mm
TS35 záróléc csavarral
 szélesség: 8 mm
TS32 záróléc csavarral
 szélesség: 7,5 mm
3. Záróléc 1,5 mm
 szín: szürke
szín: kék
4. Különálló lemez. 1,5 mm
 szín: szürke
5. rövidzárlat-kapcsoló, E-Cu
szigetelt
 2 mezős
3 mezős
12 mezősre
6. Híd
szigetelt
 2 mezős.
6 mezősre.
Híd. 1 mm
 2 mezős.
6 mezősre.
7. Egyetlen borítás
8. Különálló lemez z
9. Fedőszalag a csatlakozó toldáshoz
 10 csatlakozóhoz
Fedőszalag figyelmeztető táblával
10. Csatlakozófedél figyelmeztető táblával

WK4 E típusú Duo átvezető csatlakozók ...

UL dátum
EN 60 947-7-1/DIN VDE 0611 T1
 WK 4 E/U
EN 60 947-7-2/DIN VDE 0611 T3
 zsinór huzal V A
0,5-4 mm2
 0,5-4 mm2 400V/6kV/31) 32
CSA dátum
Szám: 22-10 AWG
 300V 20
Szerkezeti szélesség. Szigetelés hossza
Szám: 20-12 AWG
 300V 10
6 mm
 9 mm
Tanúsítványok
Kevésbé
