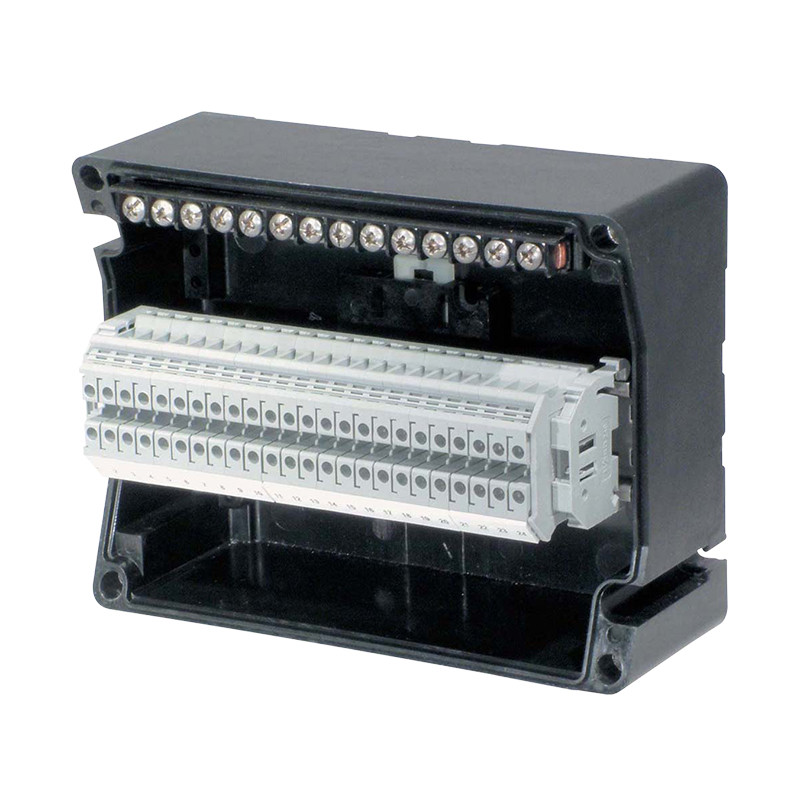

GHG sorozatú univerzális műanyag záródobozok

Uniwersalne skrzynki zaciskowe z tworzywa serii GHG posiadają typ ochrony Ex-e/Ex-i oraz nadają się do stref 1, 2, 21 i 22.

Podłączanie urządzeń

Skrzynki zaciskowe zostały zaprojektowane do pomiaru i kontroli zużycia w aplikacjach Ex-e i Ex-i. Są one używane jako łącznik pomiędzy kablem głównym do dyspozytorni a kablami w terenie. Ponadto mogą być one również wykorzystywane do bezpośredniego podłączenia przełączników i czujników. Nowe skrzynki zaciskowe do instalacji oprzyrządowania są dostępne w 5 rozmiarach, od 6 do maks. 60 zacisków przyłączeniowych. Opcjonalna powłoka wewnętrzna chroni połączenia kabli danych przed wpływem zewnętrznych pól promieniowania. Wybór pomiędzy zaciskami śrubowymi i sprężynowymi (bez śrubowymi) dla kabli jedno- i wieloprzewodowych umożliwia inżynierom wybór rodzaju połączenia najbardziej odpowiedniego dla danego zastosowania.

Łatwość instalacji

System instalacji CEAG zapewnia ekonomiczny sposób montażu puszek zaciskowych na ścianach, rurach i kratownicach. Puszki zaciskowe nadają się do stosowania z pojedynczymi lub wieloma dławnicami kablowymi. Dzięki skrzynkom zaciskowym CEAG, możliwe jest zastosowanie oddzielnych potencjałów, takich jak przewody siatki ekranowej lub przewody PE/PA do wtykowych szyn PE. Zatrzaskowe szyny umożliwiają bezproblemowe doprowadzenie kabli. Niezawodne kołnierze zatrzaskowe z tłoczonego tworzywa lub metalu dają wiele możliwości zastosowania. W wyniku zoptymalizowanej konstrukcji zapewniono dużą powierzchnię wiercenia. Można ją wyposażyć w odpowiednią liczbę dławnic plastikowych lub taką samą liczbę dławic metalowych.

Cechy

• Zdecydowana oszczędność kosztów z systemem instalacji CEAG
• Norma bezpieczeństwa IP66
• Łatwo dostępne zaciski przyłączeniowe
• Zatrzaskowe kołnierze
• Zatrzaskowe szyny zaciskowe
• Wewnętrzne powlekanie dla ochrony EMC na żądanie

Aby ułatwić wybór skrzynki zaciskowej lub przyłączeniowej, w formie tabeli w zakładce "PLIKI DO POBRANIA" znajdziesz wszystkie podstawowe dane, które są wymagane. Korzystając z poniższej tabeli możesz wybrać i skonfigurować swoje skrzynki zaciskowe. Tabela „Maksymalna ilość terminali” opiera się na warunkach mechanicznych obudowy, takich jak długość szyny montażowej i wysokość zacisków. Opiera się ona na powszechnie stosowanych typach zacisków, takich jak Phoenix© lub Wago©. Dopuszczalna liczba zacisków pod względem certyfikatu badania typu musi być sprawdzana w każdym indywidualnym przypadku na podstawie aktualnych tabel obciążeń w instrukcji obsługi. Korzystając z maksymalnej powierzchni nawiercania, średnicy interferencyjnej przewodów i tabel wprowadzania kabli oraz wymaganej liczby zacisków, można wybrać odpowiednią skrzynkę zaciskową dla danego zastosowania. Skrzynki zaciskowe mogą być również wyposażone (na żądanie) w mosiężne kołnierze i zewnętrzne złącza uziemiające.
