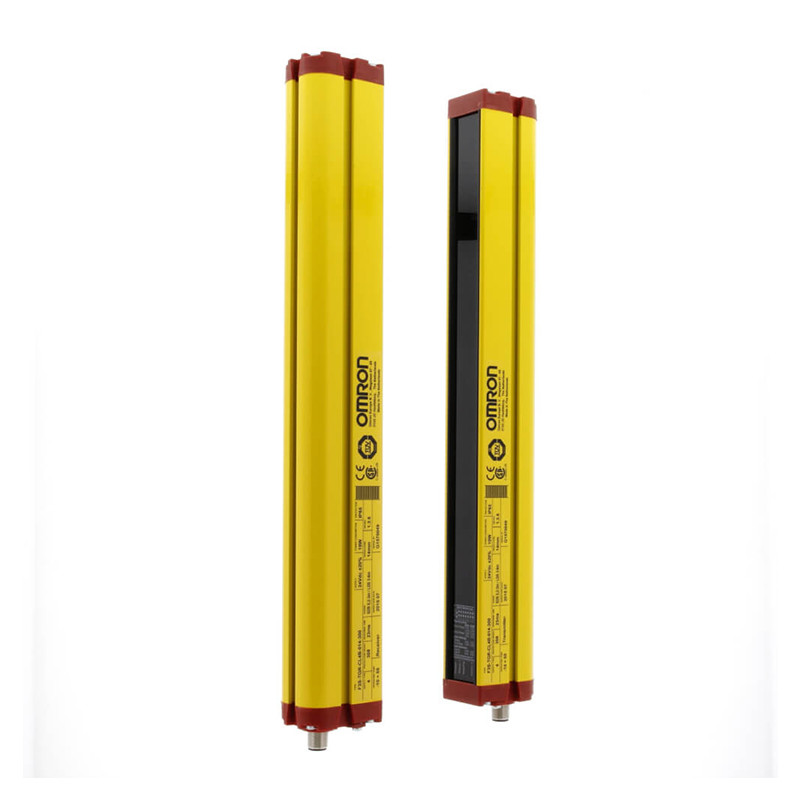

Ujj- és kézvédelmi biztonsági sorompó, F3S-TGR-CL sorozat
Ujj- és kézvédelmi biztonsági sorompó, F3S-TGR-CL sorozat

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Omron

Ujj- és kézvédelmi biztonsági sorompó, F3S-TGR-CL sorozat

F3S-TGR-CL ujj- és kézbiztonsági akadálysorozat

Az F3S-TGR-CL többnyalábos ujj- és kézérzékelők integrált biztonsági vezérlő funkciókat kínálnak, amelyek beépített jumperekkel választhatók ki.

  • 2. vagy 4. kategória az EN61496-1 szabvány szerint
  • PL c vagy PL e az ISO13849 szabvány szerint
  • A teljes termékcsaládra közös kábelezés és rögzítés
  • Minden modell jumpereket tartalmaz a külső eszközfelügyelet, a zárolási funkciók, a tartomány (rövid vagy hosszú), valamint az optikai vagy vezetékes kódolás konfigurálásához.
  • Fejlett modellek elő-visszaállítással, T, L vagy X némítással és beépített némításjelzővel.
Rendelési információk

F3S-TGR-CL2_-K_(2. típus)

Rendszer Működési tartomány Érzékelési képesség Jelölés
Alapfunkció-készlet*1 Speciálisfunkció-készlet*2
Aktív/Passzív 0,5-12 m 500

F3S-TGR-CL2B-K2C-500

F3S-TGR-CL2A-K2C-500

0,5-8 m 400

F3S-TGR-CL2B-K3C-800

F3S-TGR-CL2A-K3C-800

0,5-7 m 300

F3S-TGR-CL2B-K4C-900

F3S-TGR-CL2A-K4C-900

400

F3S-TGR-CL2B-K4C-1200

F3S-TGR-CL2A-K4C-1200

Aktív/aktív 0,5-40 m 500

F3S-TGR-CL2B-K2-500

F3S-TGR-CL2A-K2-500

400

F3S-TGR-CL2B-K3-800

F3S-TGR-CL2A-K3-800

300

F3S-TGR-CL2B-K4-900

F3S-TGR-CL2A-K4-900

400

F3S-TGR-CL2B-K4-1200

F3S-TGR-CL2A-K4-1200

Aktív/aktív,
nagy hatótávolságú
25-50 m 500

F3S-TGR-CL2B-K2-500-LD

F3S-TGR-CL2A-K2-500-LD

400

F3S-TGR-CL2B-K3-800-LD

F3S-TGR-CL2A-K3-800-LD

300

F3S-TGR-CL2B-K4-900-LD

F3S-TGR-CL2A-K4-900-LD

400

F3S-TGR-CL2B-K4-1200-LD

F3S-TGR-CL2A-K4-1200-LD


F3S-TGR-CL4_-K_ (4. típus)

Rendszer Működési tartomány Érzékelési képesség Jelzés
Alapfunkció-készlet*1 Speciálisfunkció-készlet*2
Aktív/Passzív 0,5-12 m 500

F3S-TGR-CL4B-K2C-500

F3S-TGR-CL4A-K2C-500

0,5-8 m 400

F3S-TGR-CL4B-K3C-800

F3S-TGR-CL4A-K3C-800

0,5-7 m 300

F3S-TGR-CL4B-K4C-900

F3S-TGR-CL4A-K4C-900

400

F3S-TGR-CL4B-K4C-1200

F3S-TGR-CL4A-K4C-1200

Aktív/aktív 0,5-40 m 500

F3S-TGR-CL4B-K2-500

F3S-TGR-CL4A-K2-500

400

F3S-TGR-CL4B-K3-800

F3S-TGR-CL4A-K3-800

300

F3S-TGR-CL4B-K4-900

F3S-TGR-CL4A-K4-900

400

F3S-TGR-CL4B-K4-1200

F3S-TGR-CL4A-K4-1200

Aktív/aktív,
nagy hatótávolságú
25-50 m 500

F3S-TGR-CL4B-K2-500-LD

F3S-TGR-CL4A-K2-500-LD

400

F3S-TGR-CL4B-K3-800-LD

F3S-TGR-CL4A-K3-800-LD

300

F3S-TGR-CL4B-K4-900-LD

F3S-TGR-CL4A-K4-900-LD

400

F3S-TGR-CL4B-K4-1200-LD

F3S-TGR-CL4A-K4-1200-LD

*1 Alapfunkciók: manuális/automatikus újraindítás, kódolás
*2 Speciális funkciók: alapfunkciók + némítás + beépített némításjelző + kezdeti visszaállítás

Biztonsági korlátok

F3S-TGR-CL2_-K_(2. kategória)

Jellemzőkészlet Master/Slave Működési tartomány Érzékelési képesség (felbontás) Hossz Jelzés
Elsődleges *1 Önálló 0,2-6 m 14 mm 150-2400 mm*3

F3S-TGR-CL2B-014-_

0,2-14 m 35 mm

F3S-TGR-CL2B-035-_

Speciális*2 Önálló 0,2-6 m 14 mm

F3S-TGR-CL2A-014-_

0,2-14 m 35 mm

F3S-TGR-CL2A-035-_

Mester 0,2-6 m 14 mm 150-2250 mm*3

F3S-TGR-CL2A-014-_M

0,2-14 m 35 mm

F3S-TGR-CL2A-035-_M

Szolga 0,2-6 m 14 mm

F3S-TGR-CL2A-014-_S

0,2-14 m 35 mm

F3S-TGR-CL2A-035-_S

70 mm 300-2100 mm

F3S-TGR-CL2A-070-_S

F3S-TGR-CL4_ (4. kategória)

Jellemzőkészlet Master/Slave Működési tartomány Érzékelési képesség Hossz Jelzés
Elsődleges *1 Önálló 0,2-6 m 14 mm 150-2400 mm*3

F3S-TGR-CL4B-014-_

0,2-14 m 35 mm

F3S-TGR-CL4B-035-_

Speciális*2 Önálló 0,2-6 m 14 mm

F3S-TGR-CL4A-014-_

0,2-14 m 35 mm

F3S-TGR-CL4A-035-_

Mester *4 0,2-6 m 14 mm 150-2250 mm*3

F3S-TGR-CL4A-014-_M

0,2-14 m 35 mm

F3S-TGR-CL4A-035-_M

Szolga*4 0,2-6 m 14 mm

F3S-TGR-CL4A-014-_S

0,2-14 m 35 mm

F3S-TGR-CL4A-035-_S

70 mm 300-2100 mm

F3S-TGR-CL4A-070-_S

*1 Alapfunkció-készlet: kézi/automatikus újraindítás, kódolás
*2 Bővített funkciókészlet: alapfunkciók + némítás + beépített némításjelző + kezdeti visszaállítás
*3 Elérhető hosszúságok (mm-ben): 150, 300, 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250 (2400 mm, csak önálló verziók esetén)
*4 Master/slave rendszer: ebben az esetben a teljes hossz nem haladhatja meg a 2400 mm-t.


F3S-TGR-CL-_-_M/S Master-slave rendszersorozat

  • Egy kaszkádba kapcsolt master-slave rendszer egy master és egy slave szegmensből áll.
  • A teljes védett mező hossza 300 és 2400 mm között változhat.
  • A master és a slave szegmensek, valamint az alárendelt modell közötti összekötő kábel hossza legfeljebb 0,9 m lehet. Az alárendelt és a master elemek lehetséges kombinációit a következő táblázat tartalmazza: li> ul> tbody> tr> tr> th style="text-align: center;" colspan="7">Felbontás 70 mm tr>
    td> Alárendelt modellekFelbontás 14 vagy 35 mm150 300 450 600 750 900 1050 1200 1350 1500 1650 1800 1950 2150 2250 300 600 900 1200 1500 1800 2150
    Szülő modellek
    (14 vagy 35 mm-es felbontás)
    150 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
    300 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
    450 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
    600 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
    750 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
    900 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
    1050 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
    1200 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
    1350 OK OK OK OK OK OK OK OK OK OK OK OK
    1500 OK OK OK OK OK OK OK OK OK OK
    1650 OK OK OK OK OK OK OK OK
    1800 OK OK OK OK OK OK OK
    1950 OK OK OK OK OK
    2100 OK OK OK Kevésbé
