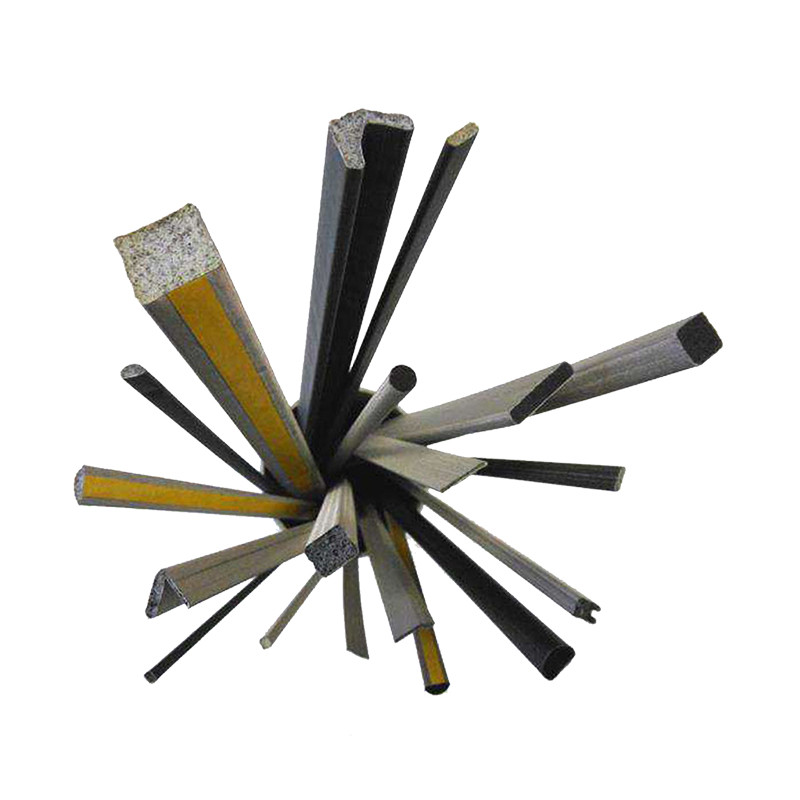

Vezető anyaggal bevont habtömítés

Piankowa uszczelka przewodząca

Uszczelki piankowe używane są w aplikacjach, gdzie nie jest wymagany wysoki stopień ochrony IP. Uszczelka przewodząca w zależności od maksymalnego zakresu temp. pracy oraz odporności ogniowej wykonana jest z różnych rdzeni oraz materiału zewnętrznego.

Rdzeń

Dobór rdzenia zależy od temperatury pracy oraz od tego, czy materiał jest odporny na ogień

Materiał rdzenia Maksymalna temp. pracy Odporność na ogień
Gąbka neoprenowa (NS) 115-130 °C Dobra (HF1)
Gąbka gumowa EPDM (ES) 100-110 °C Niska
Pianka poliuretanowa (PU) 70-80 °C Dobra (V0 na żądanie)
Gąbka silikonowa 200 °C Średnia



Materiał zewnętrzny uszczelki piankowej

Siatka lub materiał tekstylny dobierany jest w zależności of aplikacji lub projektu. Każdy z nich posiada indywidualne parametry, które należy dobrać do wymagań. Siatką może być pokryty każdy elastomer: odporna jest na wysokie temperatury i posiada lepszą przewodność, jednak należy przy jej doborze rozważyć problem związane z korozją galwaniczną. Materiałem tekstylnym może być pokryta tylko gąbka silikonowa: materiał gładki, łatwy w montażu, lżejszy.



Zalecana kompresja

  • EPDM, neopren i silikon = 25%
  • gąbka poliuretanowa = 40%



FS.064.PU.S - przekrój kwadratowy, 6.4x6.4mm, pianka uretanowa otoczona materiałem przewodzącym Ni-Cu z dodatkiem karbonu
FD.015.038.PU.Nc/2000 - D-kształtna, 1.5x3.8mm, pianka uretanowa pokryta materiałem przewodzącym miedziano- niklowym o długości 2000mm
FR.032.064.PU.NC-V0 - przekrój prostokątny, 3.2x6.4mm, pianka uretanowa pokryta miedziano-niklowym materiałem przewodzącym, UL94-V0



Uszczelka prostokątna

P/N Wysokość  (H)
[mm]		 Szerokość (W)
[mm]
FR.005.050 0.5 5.0
FR.005.070 0.5 7.0
FR.005.100 0.5 10.0
FR.010.030 1.0 3.0
FR.010.040 1.0 4.0
FR.010.050 1.0 5.0
FR.010.070 1.0 7.0
FR.010.100 1.0 10.0
FR.010.170 1.0 17.0
FR.015.620 1.5 62.0
FR.020.030 2.0 3.0
FR.020.040 2.0 4.0
FR.020.050 2.0 5.0
FR.020.070 2.0 7.0
FR.020.100 2.0 10.0
FR.020.127 2.0 12.7
FR.020.170 2.0 17.0
FR.020.210 2.0 21.0
FR.020.300 2.0 30.0
FR.020.413 2.0 41.3



P/N Wysokość  (H)
[mm]		 Szerokość (W)
[mm]
FR.030.040 3.0 4.0
FR.030.090 3.0 9.0
FR.032.048 3.2 4.8
FR.032.064 3.2 6.4
FR.032.095 3.2 9.5
FR.032.127 3.2 12.7
FR.040.200 4.0 20.0
FR.050.080 5.0 8.0
FR.050.100 5.0 10.0
FR.050.413 5.0 41.3
FR.060.150 6.0 15.0
FR.064.095 6.4 9.5
FR.064.127 6.4 12.7
FR.075.150 7.5 15.0
FR.080.127 8.0 12.7
FR.095.127 9.5 12.7
FR.100.254 10.0 25.4
FR.115.105 11.5 10.5
FR.159.254 15.9 25.4
FR.170.100 17.0 10.0



Uszczelka narożna

P/N Wysokość  (H)
[mm]		 Szerokość (W)
[mm]
FV.100.110 10.0 11.0
FV.170.150 17.0 15.0



Uszczelka kwadratowa

P/N Wysokość / Szerokość (H /W)
[mm]
FS.030 3.0
FS.050 5.0
FS.060 6.0
FS.064 6.4
FS.095 9.5
FS.100 10.0
FS.127 12.7
FS.150 15.0
FS.170 17.0
FS.200 20.0



P/N Wysokość (H)
[mm]		 Szerokość (W)
[mm]
FD.015.038 1.5 3.8
FD.023.023 2.3 2.3
FD.025.064 2.5 6.4
FD.030.038 3.0 3.8
FD.032.023 3.2 2.3
FD.036.064 3.6 6.4
FD.036.095 3.6 9.5
FD.048.076 4.8 7.6
FD.064.095 6.4 9.5
FD.095.127 9.5 12.7

Inne kształty, konfiguracje oraz uszczelki gotowe do montażu produkowane są na podstawie dostarczonego rysunku, dostępne na zamówienie. Zdolności ekranujące w odniesieniu do MIL-G-83528. Testowany na standardowym rozmiarze 10,5 x 10,5. Sprasowanie uszczelki 50%.



Materiał - miedź z niklem

Uszczelka piankowa pokryta materiałem przewodzącym

W naszej ofercie znajdziesz również końcówki kablowe.
