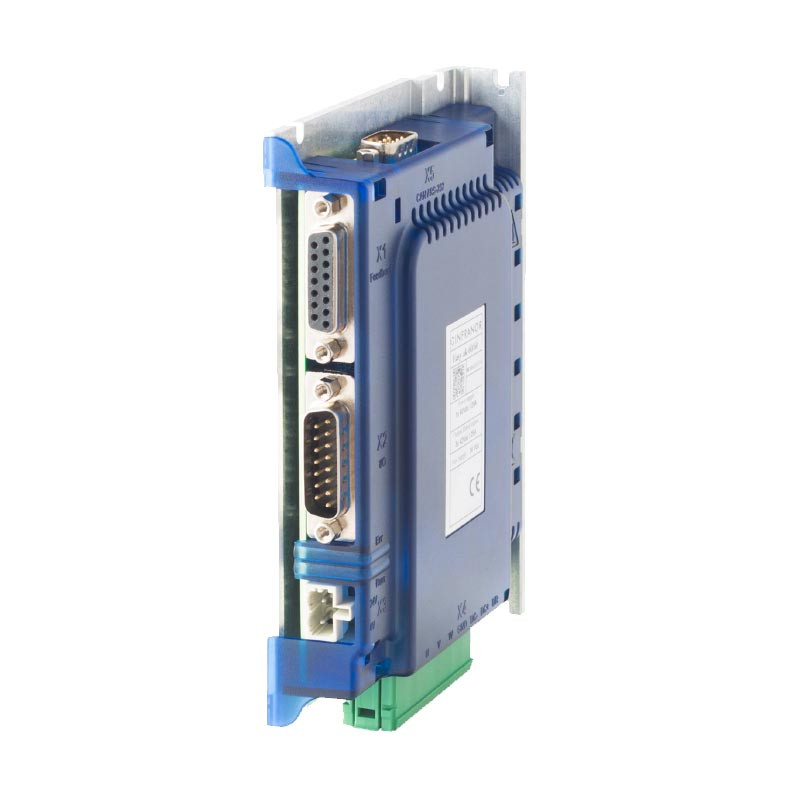

XtrapulsEasy 60 VDC – Szervomeghajtás kefe nélküli motorokhoz
XtrapulsEasy 60 VDC – Szervomeghajtás kefe nélküli motorokhoz

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Infranor

XtrapulsEasy 60 VDC – Szervomeghajtás kefe nélküli motorokhoz

XtrapulsEasy 60Vdc jest wydajnym, niezwykle kompaktowym i łatwym w użyciu urządzeniem dedykowanym do aplikacji pracujących przy napięciu od 24 VDC do 60 VDC. Doskonale nadaje się do aplikacji silnie zależnych od cen dzięki wysokiej efektywności kosztowej oraz funkcji optymalizacyjnym.


Funkcje

  • Kompaktowy serwonapęd dla aplikacji wbudowanych


Zakres mocy

  • 24 do 60 Vdc: 60Arms i 120Arms w szczycie


Interfejs

  • RS-232, CANopen, DS301, DS402, Cyfrowe i Analogowe Wejścia/Wyjścia


Czujniki

  • Resolwer
  • Enkodery: Inkrementalne, czujniki halla


Bezpieczeństwo

  • Funkcja Safety Torque Off


Narzędzia

  • Project Menager
  • Comissioning Wizard
  • Diagnostyka i Konfiguracja wieloosiowa


Specyfikacja elektryczna

Typ napędu Easy-ak-60
/ 60 / 120
Prąd szczytowy [Arms] 60 i 120
Prąd ciągły [Arms] 25 and 35*
Napięcie 24 VDC do 60 VDC
Wersja mechaniczna Standardowa

(*) Może wymagać dodatkowego radiatora zgodnie z warunkami pracy



Pętle sterujące

  • Cyfrowy napęd dla silników bezszczotkowych
  • Pętla prądowa 62,5µs
  • Pętla prędkości i pozycji 500 µs
  • Zamknięta pętla sterowania pozycją, prędkością i momentem
  • Maksymalna prędkość do 25 000 obrotów na minutę.


Sprzężenie zwrotne

  • Resolwer
  • Enkoder inkrementalny
  • Czujniki Halla
  • Praca w otwartej pętli sprzężenia zwrotnego (sensorless mode)


Interfejsy komunikacyjne

  • RS-232 do 115,2kbit/s baud rate
  • Magistrala CANopen


Interfejsy Wejścia/Wyjścia

  • 4 konfigurowalne wejścia cyfrowe
  • 2 konfigurowalne wyjścia cyfrowe
  • 1 konfigurowalne wejście analogowe


Odporność na wibracje

  • Zgodnie z aplikacjami wbudowanymi do 4G
  • Zgodnie z aplikacjami wbudowanymi do 4G


Funkcje bezpieczeństwa

  • Wyłączenie momentu SIL 1 (Safe Torque Off)


Standardy

  • CE


Tryby pracy

Standardowe tryby DS402

  • Interpolacja pozycji
  • Profilowanie pozycji
  • Profilowanie prędkości
  • Profilowanie momentu
  • Naprowadzanie

Rozszerzone tryby DS402

  • Analogowy tryb prędkości
  • Analogowy tryb momentu
  • Sekwencje

Praca autonomiczna

  • Analogowy tryb prędkości
  • Analogowy tryb momentu
  • Sekwencje


Toolbox wieloosiowy

Narzędzia konfiguracyjne

  • Konfigurowanie silnika i napędu
  • Konfigurowanie aplikacji
  • Konfigurowanie interfejsu
  • Auto-tuning, Auto-phasing

Narzędzia projektowe

  • Tworzenie projektów
  • Zarządzanie projektami
  • Usługi obsługi plików
  • Biblioteki silników
  • Oprogramowanie wielojęzyczne

Narzędzia diagnostyczne

  • Sterowanie urządzeniem
  • Monitorowanie urządzenia
  • Okno dialogowe obiektów
  • Oscyloskop wieloosiowy


Xtrapulseasy 60Vdc może być łatwo zintegrowany w system automatyki składający się z programowalnego sterownika PLC, CNC lub kontrolera ruchu. Interfejs CANopen pozwala na wykorzystanie standardowych funkcji DS402 dostępnych w bibliotekach napędów. Może zostać również skonfigurowany jako napęd analogowy. Taka elastyczność sprawia, że jest odpowiedni do stosowania w szerokim zakresie maszyn i aplikacji.



Wymiary mechaniczne [mm]
