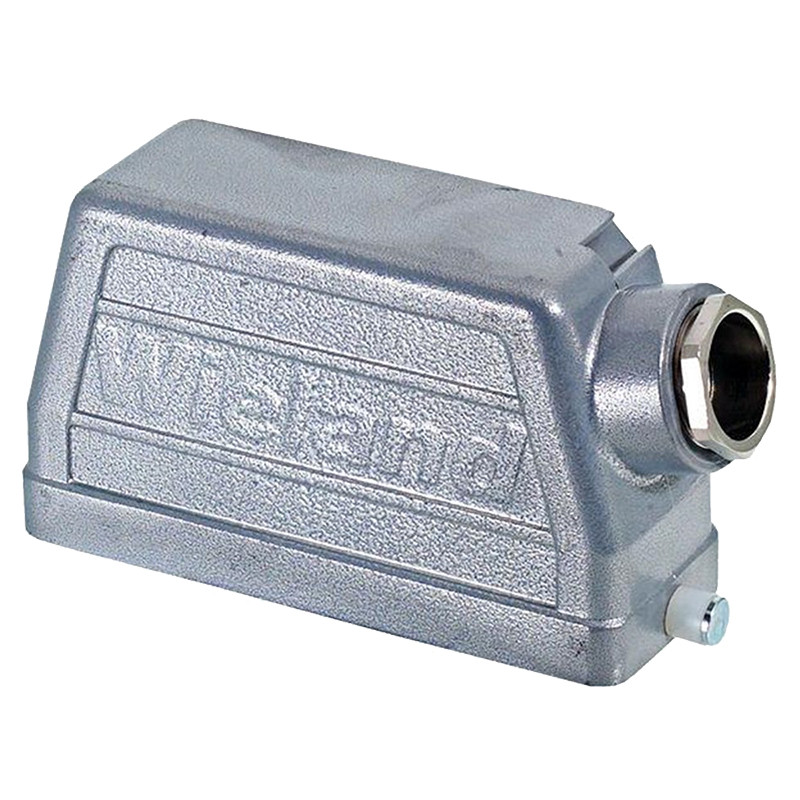

Egyzáras csatlakozók 6-tól 48 pólusig
Egyzáras csatlakozók 6-tól 48 pólusig

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Egyzáras csatlakozók 6-tól 48 pólusig

Złącza przemysłowe wielopolowe wtyk/gniazdo i adapter przyłączeniowy 500V


  • 400 V ~ Gr. C VDE 0627/06.86, 16 A


6-pól + uziemnienie


    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól kontrakty srubowe gniazda
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 7 mm Cynowane 10 70.300.0640.0
        5
    7 mm Pozłacane 10 70.301.0640.0
Kontrakt śrubowy wtyk   Wtyk 0,5 - 2,5 mm2 kontrakt śrubowy aprobaty 7 mm Cynowane 10 70.310.0640.0
        5
    7 mm Pozłacane   70.311.0640.0
kontakty zaciskowe gniazdo bez kontaktów
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 aprobaty kontakty zaciskowe 7 mm Cynowane 10 70.700.0658.0
        5
kontatky zaciskowe wtyk bez kontaktów   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 wtyk bez kontaktów certyfikat 7 mm Cynowane 10 70.710.0658.0
        5
Kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 kontakty sprężynowe gniazdo certyfikat 7 mm Srebrzone 10 70.500.0653.0
500V/6kV/3VDE0110       5
kontakty sprężynowe wtyk   Wtyk 0,14-2,5 mm2 kontakty spręzynowe gniazdo certyfikat 7 mm Srebrzone 10 70.510.0653.0
500V/6kV/3VDE0110       5
zlacza przemysłowe kontakty śrubowe gniazda

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.105.0653.3
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.100.0653.3
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.115.0653.3
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.110.0653.3
Złącza z jedną klamrą od 6 do 48 pól
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.105.0653.4
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.100.0653.4
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.115.0653.4
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.110.0653.4
Złącza z jedną klamrą od 6 do 48 pól
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 9 mm Cynowane 10 70.106.0653.0
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 9 mm Cynowane 10 70.101.0653.0
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 9 mm Cynowane 10 70.116.0653.0
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 9 mm Cynowane 10 70.111.0653.0


10-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10 70.300.1040.0
        5
    7 mm Pozłacane 10 70.301.1040.0
Złącza z jedną klamrą od 6 do 48 pól kontakty śrubowe   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10 70.310.1040.0
        5
    7 mm Pozłacane   70.311.1040.0
Złącza z jedną klamrą od 6 do 48 pól - kontakty zaciskowe
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.700.1058.0
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty zaciskowe   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.710.1058.0
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10 70.500.1053.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól kontakty sprężynowe   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10 70.510.1053.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.1053.3
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.1053.3
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10 70.115.1053.3
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.1053.3
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.1053.4
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.1053.4
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.115.1053.4
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.1053.4
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.106.1053.0
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.101.1053.0
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.116.1053.0
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.111.1053.0


16-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10 70.300.1640.0
        5
    7 mm Pozłacane 10 70.301.1640.0
Złącza z jedną klamrą od 6 do 48 pól kontakty śrubowe   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10 70.310.1640.0
        5
    7 mm Pozłacane   70.311.1640.0
Złącza z jedną klamrą od 6 do 48 pól - kontakty zaciskowe
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.700.1658.0
      5
Złącza z jedną klamrą od 6 do 48 pól kontakty zaciskowe   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.710.1658.0
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10 70.500.1653.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10 70.510.1653.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.1653.3
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.1653.3
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10 70.115.1653.3
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.1653.3
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.1653.4
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.1653.4
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.115.1653.4
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.1653.4
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.106.1653.0
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.101.1653.0
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.116.1653.0
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.111.1653.0


24-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10 70.300.2440.0
        5
    7 mm Pozłacane 10 70.301.2440.0
kontakty śrubowe - Złącza z jedną klamrą od 6 do 48 pól   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10 70.310.2440.0
        5
    7 mm Pozłacane   70.311.2440.0
Kontakty zaciskowe - Złącza z jedną klamrą od 6 do 48 pól
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.700.2458.0
      5
zaciskowe kontakty - Złącza z jedną klamrą od 6 do 48 pól   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.710.2458.0
      5
sprężynowe kontakty - Złącza z jedną klamrą od 6 do 48 pól
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10 70.500.2453.0
500V/6kV/3VDE0110       5
kontakty sprężynowe - Złącza z jedną klamrą od 6 do 48 pól   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10 70.510.2453.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.2453.3
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.2453.3
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10 70.115.2453.3
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.2453.3
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.2453.4
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.2453.4
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.115.2453.4
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.2453.4
kontakty sprężynowe - Złącza z jedną klamrą od 6 do 48 pól
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.106.2453.0
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.101.2453.0
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.116.2453.0
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.111.2453.0


32-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
kontakty śrubowe - Złącza z jedną klamrą od 6 do 48 pól
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10
        5 70.300.3253.0
    7 mm Pozłacane 10
Złącza z jedną klamrą od 6 do 48 pól śrubowe kontakty   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10
        5 70.310.3253.0
    7 mm Pozłacane
zaciskowe kontatky - Złącza z jedną klamrą od 6 do 48 pól
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10
      5 70.700.3253.0
zaciskowe kontakty - Złącza z jedną klamrą od 6 do 48 pól   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10
500V/6kV/3VDE0110       5 70.500.3253.0
sprężynowe kontakty - Złącza z jedną klamrą od 6 do 48 pól   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10
500V/6kV/3VDE0110       5 70.510.3253.0
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 Złącza z jedną klamrą od 6 do 48 pól - konatakty śrubowe
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Złącza z jedną klamrą od 6 do 48 pól
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 Złącza z jedną klamrą od 6 do 48 pól - śrubowe kontakty
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Złącza z jedną klamrą od 6 do 48 pól - sprężynowe kontakty
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 sprężynowe kontakty - Złącza z jedną klamrą od 6 do 48 pól
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10


48-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10 70.300.4840.0
        5
    7 mm Pozłacane 10
Złącza z jedną klamrą od 6 do 48 pól śrubowe kontatky   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10 70.310.4840.0
        5
    7 mm Pozłacane
Złącza z jedną klamrą od 6 do 48 pól zaciskowe kontakty
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.700.4858.0
      5
kontakty zaciskowe - Złącza z jedną klamrą od 6 do 48 pól   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10 70.500.4853.0
500V/6kV/3VDE0110       5
sprężynowe kontakty - Złącza z jedną klamrą od 6 do 48 pól   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10 70.510.4853.0
500V/6kV/3VDE0110       5
Kontakty śrubowe - Złącza z jedną klamrą od 6 do 48 pól

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Złącza z jedną klamrą od 6 do 48 pól - śrubowe kontakty
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10


Kontakty do wersji zaciskowej

Ø mm2 Nr katalogowy Opak. Ø mm2 Nr katalogowy Opak.
  verzinnt     vergoldet
  02.123.7021.0 200 0,5 02.123.7001.0
0,75 - 1 02.123.7121.0 200 0,75-1 02.123.7101.0
  02.123.7221.0 200 1,5 02.123.7201.0
2,5 02.123.7321.0 200 2,5 02.123.7301.0
  02.123.7421.0 200 4 02.123.7401.0
0,5 05.543.7021.0 200 0,5 05.543.7001.0
0,75 - 1 05.543.7121.0 200 0,75-1 05.543.7101.0
1,5 05.543.7221.0 200 1,5 05.543.7201.0
2,5 05.543.7321.0 200 2,5 05.543.7301.0
4 05.543.7421.0 200 4 05.543.7401.0
  95.101.0800.0 1 Srebrzone na życzenie
  05.502.2100.0 1
  05.502.3300.0 1
Kevésbé
Olvass tovább

Ajánlatkérés küldése

Érdekel ez a termék? További információra vagy egyedi árajánlatra van szüksége?

Lépjen kapcsolatba velünk
Kérdezzen a termékről close
Köszönjük az üzenetét Amint lehet, válaszolunk
Kérdezzen a termékről close
Böngésszen
Kérelem beküldése

Add to wishlist

Musisz być zalogowany/a

Złącza przemysłowe wielopolowe wtyk/gniazdo i adapter przyłączeniowy 500V


  • 400 V ~ Gr. C VDE 0627/06.86, 16 A


6-pól + uziemnienie


    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól kontrakty srubowe gniazda
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 7 mm Cynowane 10 70.300.0640.0
        5
    7 mm Pozłacane 10 70.301.0640.0
Kontrakt śrubowy wtyk   Wtyk 0,5 - 2,5 mm2 kontrakt śrubowy aprobaty 7 mm Cynowane 10 70.310.0640.0
        5
    7 mm Pozłacane   70.311.0640.0
kontakty zaciskowe gniazdo bez kontaktów
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 aprobaty kontakty zaciskowe 7 mm Cynowane 10 70.700.0658.0
        5
kontatky zaciskowe wtyk bez kontaktów   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 wtyk bez kontaktów certyfikat 7 mm Cynowane 10 70.710.0658.0
        5
Kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 kontakty sprężynowe gniazdo certyfikat 7 mm Srebrzone 10 70.500.0653.0
500V/6kV/3VDE0110       5
kontakty sprężynowe wtyk   Wtyk 0,14-2,5 mm2 kontakty spręzynowe gniazdo certyfikat 7 mm Srebrzone 10 70.510.0653.0
500V/6kV/3VDE0110       5
zlacza przemysłowe kontakty śrubowe gniazda

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.105.0653.3
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.100.0653.3
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.115.0653.3
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.110.0653.3
Złącza z jedną klamrą od 6 do 48 pól
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.105.0653.4
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.100.0653.4
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.115.0653.4
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 12 mm Cynowane 10 70.110.0653.4
Złącza z jedną klamrą od 6 do 48 pól
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 9 mm Cynowane 10 70.106.0653.0
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 9 mm Cynowane 10 70.101.0653.0
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 9 mm Cynowane 10 70.116.0653.0
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 Złącza z jedną klamrą od 6 do 48 pól certyfikaty 9 mm Cynowane 10 70.111.0653.0


10-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10 70.300.1040.0
        5
    7 mm Pozłacane 10 70.301.1040.0
Złącza z jedną klamrą od 6 do 48 pól kontakty śrubowe   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10 70.310.1040.0
        5
    7 mm Pozłacane   70.311.1040.0
Złącza z jedną klamrą od 6 do 48 pól - kontakty zaciskowe
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.700.1058.0
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty zaciskowe   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.710.1058.0
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10 70.500.1053.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól kontakty sprężynowe   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10 70.510.1053.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.1053.3
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.1053.3
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10 70.115.1053.3
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.1053.3
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.1053.4
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.1053.4
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.115.1053.4
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.1053.4
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.106.1053.0
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.101.1053.0
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.116.1053.0
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.111.1053.0


16-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10 70.300.1640.0
        5
    7 mm Pozłacane 10 70.301.1640.0
Złącza z jedną klamrą od 6 do 48 pól kontakty śrubowe   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10 70.310.1640.0
        5
    7 mm Pozłacane   70.311.1640.0
Złącza z jedną klamrą od 6 do 48 pól - kontakty zaciskowe
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.700.1658.0
      5
Złącza z jedną klamrą od 6 do 48 pól kontakty zaciskowe   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.710.1658.0
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10 70.500.1653.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10 70.510.1653.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.1653.3
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.1653.3
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10 70.115.1653.3
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.1653.3
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.1653.4
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.1653.4
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.115.1653.4
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.1653.4
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.106.1653.0
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.101.1653.0
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.116.1653.0
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.111.1653.0


24-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10 70.300.2440.0
        5
    7 mm Pozłacane 10 70.301.2440.0
kontakty śrubowe - Złącza z jedną klamrą od 6 do 48 pól   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10 70.310.2440.0
        5
    7 mm Pozłacane   70.311.2440.0
Kontakty zaciskowe - Złącza z jedną klamrą od 6 do 48 pól
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.700.2458.0
      5
zaciskowe kontakty - Złącza z jedną klamrą od 6 do 48 pól   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.710.2458.0
      5
sprężynowe kontakty - Złącza z jedną klamrą od 6 do 48 pól
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10 70.500.2453.0
500V/6kV/3VDE0110       5
kontakty sprężynowe - Złącza z jedną klamrą od 6 do 48 pól   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10 70.510.2453.0
500V/6kV/3VDE0110       5
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.2453.3
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.2453.3
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10 70.115.2453.3
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.2453.3
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.105.2453.4
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.100.2453.4
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.115.2453.4
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10 70.110.2453.4
kontakty sprężynowe - Złącza z jedną klamrą od 6 do 48 pól
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.106.2453.0
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.101.2453.0
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.116.2453.0
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10 70.111.2453.0


32-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
kontakty śrubowe - Złącza z jedną klamrą od 6 do 48 pól
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10
        5 70.300.3253.0
    7 mm Pozłacane 10
Złącza z jedną klamrą od 6 do 48 pól śrubowe kontakty   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10
        5 70.310.3253.0
    7 mm Pozłacane
zaciskowe kontatky - Złącza z jedną klamrą od 6 do 48 pól
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10
      5 70.700.3253.0
zaciskowe kontakty - Złącza z jedną klamrą od 6 do 48 pól   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10
500V/6kV/3VDE0110       5 70.500.3253.0
sprężynowe kontakty - Złącza z jedną klamrą od 6 do 48 pól   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10
500V/6kV/3VDE0110       5 70.510.3253.0
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 Złącza z jedną klamrą od 6 do 48 pól - konatakty śrubowe
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Złącza z jedną klamrą od 6 do 48 pól
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10 Złącza z jedną klamrą od 6 do 48 pól - śrubowe kontakty
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Złącza z jedną klamrą od 6 do 48 pól - sprężynowe kontakty
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10 sprężynowe kontakty - Złącza z jedną klamrą od 6 do 48 pól
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10


48-pól + uziemnienie

    Przekrój przewodu Aprobaty Długość odizolowania Kontakty Opak. Nr katalogowy
Złącza z jedną klamrą od 6 do 48 pól - kontakty śrubowe
Kontakty Śrubowe
 Gniazdo 0,5 - 2,5 mm2 7 mm Cynowane 10 70.300.4840.0
        5
    7 mm Pozłacane 10
Złącza z jedną klamrą od 6 do 48 pól śrubowe kontatky   Wtyk 0,5 - 2,5 mm2 7 mm Cynowane 10 70.310.4840.0
        5
    7 mm Pozłacane
Złącza z jedną klamrą od 6 do 48 pól zaciskowe kontakty
Kontakty zaciskowe
 Gniazdo bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10 70.700.4858.0
      5
kontakty zaciskowe - Złącza z jedną klamrą od 6 do 48 pól   Wtyk bez
kontaktów		 0,5 - 4,0 mm2 7 mm Cynowane 10
      5
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
 Gniazdo 0,14-2,5 mm2 7 mm Srebrzone 10 70.500.4853.0
500V/6kV/3VDE0110       5
sprężynowe kontakty - Złącza z jedną klamrą od 6 do 48 pól   Wtyk 0,14-2,5 mm2 7 mm Srebrzone 10 70.510.4853.0
500V/6kV/3VDE0110       5
Kontakty śrubowe - Złącza z jedną klamrą od 6 do 48 pól

Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie długie
6 oznaczników

 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5- 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Złącza z jedną klamrą od 6 do 48 pól - śrubowe kontakty
Kontakty śrubowe
Adapter przyłączeniowy
Wykonanie krótkie
4 oznaczniki
 Gniazdo, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Gniazdo, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 4,0 mm2 12 mm Cynowane 10
Złącza z jedną klamrą od 6 do 48 pól - kontakty sprężynowe
Kontakty sprężynowe
Adapter przyłączeniowy
Wykonanie krótkie
6 oznaczników
 Gniazdo, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Gniazdo, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Wtyk, uziemnienie
z prawej		 0,5 - 2,5 mm2 9 mm Cynowane 10
Wtyk, uziemnienie
z lewej		 0,5 - 2,5 mm2 9 mm Cynowane 10


Kontakty do wersji zaciskowej

Ø mm2 Nr katalogowy Opak. Ø mm2 Nr katalogowy Opak.
  verzinnt     vergoldet
  02.123.7021.0 200 0,5 02.123.7001.0
0,75 - 1 02.123.7121.0 200 0,75-1 02.123.7101.0
  02.123.7221.0 200 1,5 02.123.7201.0
2,5 02.123.7321.0 200 2,5 02.123.7301.0
  02.123.7421.0 200 4 02.123.7401.0
0,5 05.543.7021.0 200 0,5 05.543.7001.0
0,75 - 1 05.543.7121.0 200 0,75-1 05.543.7101.0
1,5 05.543.7221.0 200 1,5 05.543.7201.0
2,5 05.543.7321.0 200 2,5 05.543.7301.0
4 05.543.7421.0 200 4 05.543.7401.0
  95.101.0800.0 1 Srebrzone na życzenie
  05.502.2100.0 1
  05.502.3300.0 1
Kevésbé
Olvass tovább
Hozzászólások (0)
