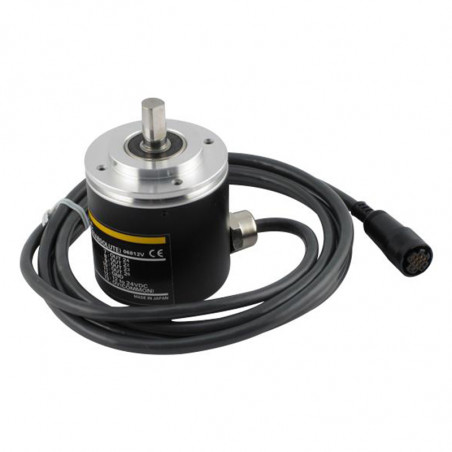

Traductor cu impuls rotativ, folosind cod gri binar sau cod bcd, oferind un semnal de poziționare
  • Traductor cu impuls rotativ, folosind cod gri binar sau cod bcd, oferind un semnal de poziționare

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Omron

Traductor cu impuls rotativ, folosind cod gri binar sau cod bcd, oferind un semnal de poziționare precis

Caracteristici

• Carcasă metalică durabilă, etanșă pentru aplicații industriale.
• Diametrul axei de 10 mm suportă sarcini axiale și unghiulare mari.
• Modelul cu codul BCD are posibilitatea unei conexiuni directe cu poziționatorul H8PR și cu codul Gri cu poziționatorul H8PS.
• Frecvența de răspuns - până la 10 kHz


Specificații
Conexiune Rezoluție Tip de ieșire Tensiunea de alimentare Tip
Conexiune poziționant 256 8-biti, cod Grey’a 12-24VDC

E6F-AG5C-C
360 10-biti, cod BCD 5-12VDC

E6F-AB3C-C


Date tehnice

Tip

E6F-AG5C

E6F-AB3C-C
Consumul de energie 70 mA max. 100 mA max.
Max. frecvență 5 kHz 10 kHz
Timp de răspuns 1 µs max.
Moment de pornire 10Og-cm max.
Moment de inerție 15g-cm2 max.
Sarcina pe osie unghiular 10 kg
axial 3 kg

Viteza de rotatie 1.000 rot/min. 5.000 rot/min.
Temperatura ambiantentală admisă -10...55°C -10...70°C
Vibratii Rezistență mecanică: 10 - 55 Hz 1,5 mm amplitudine dublă în 3 direcții timp de 2 ore
Shake-uri Forța de aderență. mech .: 100 G de 3 ori în 3 direcții
Greutate 200 g

Conexiuni
PRZETWORNIK OBROTOWO-IMPULSOWY, połączenie
Conexiuni

Tipul de ieșire (cod BCD).
Rotirea axei: CW (în sensul acelor de ceasornic, privit din partea axei).

PRZETWORNIK OBROTOWO-IMPULSOWY, charakterystyka
Ieșire Marcaje pe fișă
20 1
21 2
22 3
23 4
20x 10 5
21x 10 6
22 x 10 7
23 x 10 8
20 x 100 9
21 xl00 10
GND 11
5 do 12 V 12
0 V (comun) 13

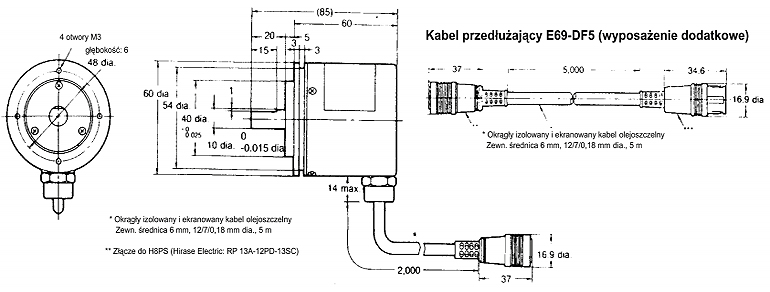

Dimensiuni (mm)

PRZETWORNIK OBROTOWO-IMPULSOWY, wymiary

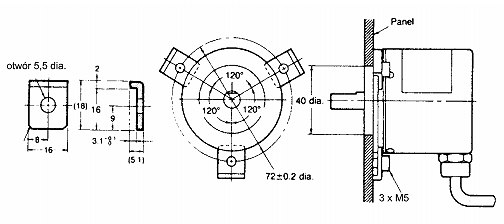

Bracket de montare (inclus) gaură 5.5 dia.PRZETWORNIK OBROTOWO-IMPULSOWY, uchwyt montażowy

Ambreiaj E69-C10B
(Accesoriu)


PRZETWORNIK OBROTOWO-IMPULSOWY, sprzęgło E69-C10B
Notă: fabricat din poliacetilenă cu fibră de sticlă
