Producător: TAKACHI

Carcase de profil din aluminiu cu radiator

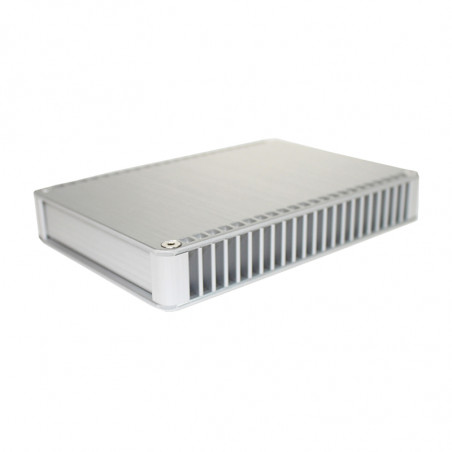

HIT – Carcase de aluminiu cu radiator


Parametri:

  • Pereții laterali servesc ca radiator
  • Seria de carcase HIT disponibile în 12 dimensiuni



HIT – aluminiowe obudowy otwarte z radiatorem


Nr Catalog Nume componenta Număr Material Culoare / execuție
1 Peretele lateral al radiatorului 2 Profil din aluminiu Negru argintiu / anodizat
2 Placa de sus / de jos 2 Aluminiu t2.0 Argintiu · Anodizat negru / finisare "hair-line"
3 Placă față / spate 2 Aluminiu t1.5 Argintiu · Anodizat negru / finisare "hair-line"
4 Picioare de cauciuc 4 Poliuretan Negru
− Șurub 1 Oțel inoxidabil / oțel M3 Fără finisaj / cromat negru trivalent

Dimensiuni

HIT – aluminiowe obudowy otwarte z radiatorem wymiar

Versiune culoare
Cod culoare Placa de sus / de jos Placă față / spate Peretele lateral al radiatorului
SS Argintiu Argintiu Argintiu
BB Negru Negru Negru

Număr de catalog / dimensiuni
Când comandați, vă rugăm să introduceți codul de culoare în gol  . .


Nr Catalog W H D a b c d Greutate
[g]

HIT  9−2−13

 89 20 130 8 3,6 81 118,6 183

HIT  9−4−13

 89 40 130 8 3,6 81 118,6 255

HIT13−3−13

 130 30 130 8 3,6 122 118,6 289

HIT13−5−13

 130 50 130 8 3,6 122 118,6 370

HIT18−4−13

 180 40 130 8 3,6 172 118,6 414

HIT18−6−13

 180 60 130 8 3,6 172 118,6 503

HIT13−3−18

 128 30 180 12 3,6 115,5 168 411

HIT13−5−18

 128 50 180 12 3,6 115,5 168 535

HIT17−4−18

 174 40 180 12 3,6 161,5 168 578

HIT17−6−18

 174 60 180 12 3,6 161,5 168 719

HIT23−5−18

 228 50 180 12 3,6 215,5 168 772

HIT23−7−18

 228 70 180 12 3,6 215,5 168 928


HEN – Carcase de aluminiu cu radiator

Parametri:

  • aripioare mici pentru calorifer
  • pereții laterali servesc ca radiator
  • Seria de carcase HEN disponibile în 18 dimensiuni
HIT – aluminiowe obudowy otwarte z radiatorem


Componente:

HEN – aluminiowe obudowy otwarte z radiatorem komponenty

Nr Nume componenta Număr Material Culoare / execuție
1 Placa de sus 1 Profil de aluminiu Argintiu / negru andisat / finisaj
2 Placa de jos 1 Profil de aluminiu Argintiu / negru andisat / finisaj
3 Placă față / spate 2 Aluminiu t2.0 Argintiu / negru andisat / finisaj
4 Șuruburi 8 Oțel M3 Argintiu / negru andisat / finisaj
5 Picioare de cauciuc 4 Poliuretan Negru

HEN Dimensiuni

HEN – aluminiowe obudowy otwarte z radiatorem wymiar

HEN Profil U

HIT – aluminiowe obudowy otwarte z radiatorem profil U

Versiune culoare
Cod culoare Placa de sus / de jos Placă față / spate
S Argintiu Argintiu
B Negru Negru

Comanda

Când comandați, vă rugăm să introduceți codul de culoare într-un spațiu gol

.
Nr Catalog W H D PanouW PanouH a b c Profil Greutate
[g]
HEN110206 111.2 21.4 60 112 21.9 99.2 13.4 16.4  x 2 143
HEN110212 111.2 21.4 120 112 21.9 99.2 13.4 16.4 258
HEN110220 111.2 21.4 200 112 21.9 99.2 13.4 16.4 411
HEN110306 111.2 32.5 60 112 33.0 99.2 24.5 27.5  x 1
 x 1		 179
HEN110312 111.2 32.5 120 112 33.0 99.2 24.5 27.5 311
HEN110320 111.2 32.5 200 112 33.0 99.2 24.5 27.5 488
HEN110406 111.2 43.6 60 112 44.1 99.2 35.6 38.6  x 2 215
HEN110412 111.2 43.6 120 112 44.1 99.2 35.6 38.6 365
HEN110420 111.2 43.6 200 112 44.1 99.2 35.6 38.6 565
HEN110506 111.2 54.7 60 112 55.2 99.2 46.7 49.7  x 1
  X 1		 250
HEN110512 111.2 54.7 120 112 55.2 99.2 46.7 49.7 417
HEN110520 111.2 54.7 200 112 55.2 99.2 46.7 49.7 640
HEN110606 111.2 65.8 60 112 66.3 99.2 57.8 60.8 x1
x1		 286
HEN110612 111.2 65.8 120 112 66.3 99.2 57.8 60.8 471
HEN110620 111.2 65.8 200 112 66.3 99.2 57.8 60.8 717
HEN110806 111.2 88.0 60 112 88.5 99.2 80.8 83.0  x 2 358
HEN110812 111.2 88.0 120 112 88.5 99.2 80.8 83.0 577
HEN110820 111.2 88.0 200 112 88.5 99.2 80.8 83.0 869


HS – Carcase de aluminiu cu radiator

Parametri:

  • flanșă de montare
  • profiluri încorporate dedicate ca amplificator
HS – aluminiowe obudowy otwarte z radiatorem

Componente

HS – aluminiowe obudowy otwarte z radiatorem komponenty


Nr Nume componenta Număr Material Culoare / execuție
1 Capac radiator 1 Profil de aluminiu Argintiu - negru / anodizat
2 Baza carcasei 1 Aluminiu t1.5 Argintiu - negru / anodizat
3 Șuruburi 4 Oțel M3 Placat cu nichel / oțel cromat

HS Dimensiuni

HS – aluminiowe obudowy otwarte z radiatorem wymiary


Versiune culoare
Cod culoare Capac radiator Baza carcasei Șuruburi
S Argintiu Argintiu Argintiu
B Negru Negru Negru

Comanda / Dimensiuni
Nr. Catalog W1 W2 H D a Greutate
(kg)
HS16−5−16S 160 188,7 50,5 160 124 0,72
HS16−5−16B 160 188,7 50,5 160 124 0,72
HS16−5−23S 160 188,7 50,5 230 194 1,0
HS16−5−23B 160 188,7 50,5 230 194 1,0
HS16−5−30S 160 188,7 50,5 300 264 1,29
HS16−5−30B 160 188,7 50,5 300 264 1,29
mai puțin
