Producător: Kitagawa GmbH

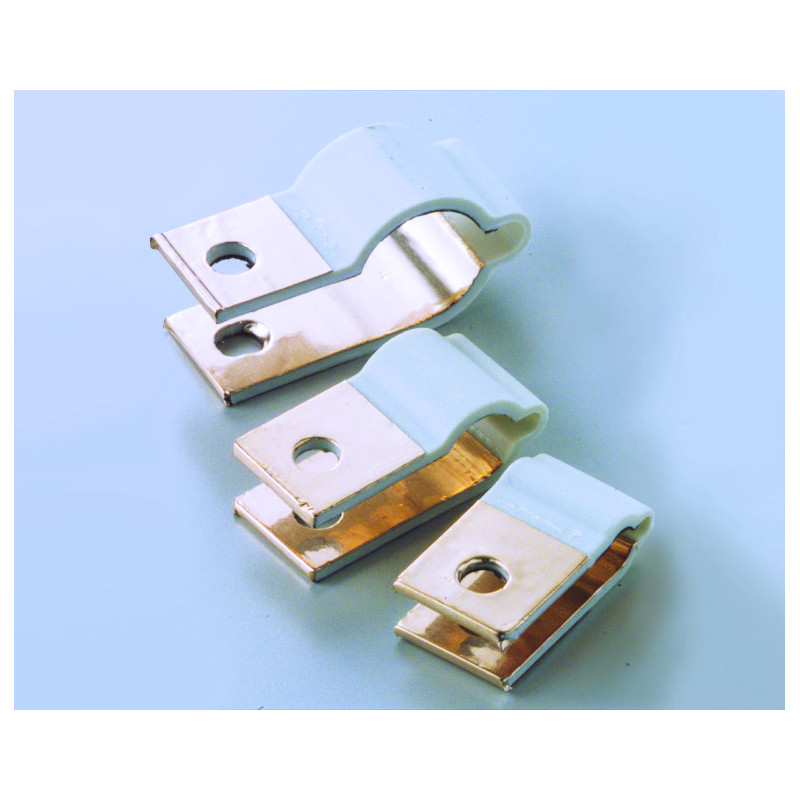

FG KLAMRA/FGC

Montare din plastic și împământare fiabilă cu folie de cupru.

Descriere:

  • Corpul din plastic permite stratului conductiv să se potrivească cablului și asigură o performanță stabilă;
  • Zona conductivă folosește folie de cupru extrem de fiabilă;
  • Plasticul previne deteriorarea cablului de către clemă;

Material:

  • Piesă din plastic / Nylon 66 (Gri deschis / UL94V-0);
  • Suprafață conductivă / Folie de cupru;


Montare cu șurub M3:

Cod piesă

(A)

B

(C)

D

E

F

Diametre compatibile ale cablurilor

FGC-3

R1.8

9.5

13.5

3.0

R1.5

Ø 3,2

Ø 2,7 ~ Ø 3,5

FGC-5

R3,0

10,7

14,7

4,3

R2.0

Ø 3,2

Ø 5,0 ~ Ø 5,5

FGC-8

R4.8

12.5

16.6

6.5

R2.3

Ø 3.2

Ø 8.2 ~ Ø 9.0
Unități: mm



Asamblare cu șurub M4:

Cod piesă

(A)

B

(C)

D

E

F

Diametre compatibile ale cablurilor

FGC-3 M4

R1.8

9,5

13,5

3,0

R1,5

Ø 4,2

Ø 2,7 ~ Ø 3,5

FGC-5 M4

R3.0

10.7

14.7

4.3

R2.0

Ø 4.2

Ø 5.0 ~ Ø 5.5

FGC-8 M4

R4.8

12.5

16.6

6.5

R2.3

Ø 4.2

Ø 8,2 ~ Ø 9,0
Unități: mm
