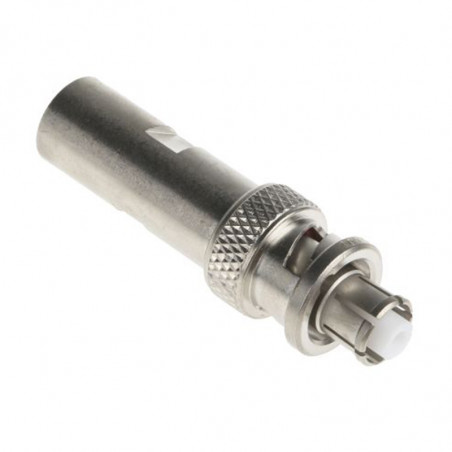

Conectori coaxiali de inalta tensiune, seria SHV

Șteche de siguranță de înaltă tensiune SHV

Pinul de contact și manșonul de contact sunt adânc încorporate în corpul conectorului, prevenind contactul cu piesele sub tensiune atunci când sunt neconectate. Aceste ștechere îndeplinesc cerințele Standardului Modulului de Instrumentație Nucleară (NIM), Spec. ND 545, Index A.
Recomandate în special pentru acceleratoare liniare și toate aplicațiile care necesită cel mai înalt nivel de siguranță.

Blocare baionetă, similară cu BNC, dar nu interschimbabilă cu BNC.

Date tehnice:

Material:

Manșon de contact și pin de contact încorporate permanent

	Număr producător	Descriere
	R 317 005 000	Priză cablu cu garnitură Tip cablu RG 58 C/U, RG 142 B/U, RG 223/UCablu Ø 5mm Impedanță 50 Ω
	R 317 072 000	Priză cablu pentru sertizare Tip cablu RG 58 C/U, Dimensiune a = 5,5 mm Impedanță 50 Ω
	R 317 074 000	Priză cablu pentru sertizare Tip cablu RG 59 B/U Dimensiune a = 6,6 mm Impedanță 75 Ω
	R 317 405 000	Ștecher de panou, încorporat cu flanșă pătrată (4 găuri M2.5) cabluri lipite Impedanță 50 Ω
	R 317 580 000	Ștecher de panou, încorporat montare prin orificiu orificiu Ø 9,5 mm cabluri lipite, impermeabile Impedanță 50 Ω
	R 317 720 000	Adaptor priză-priză cu contacte cu pini pentru montare prin orificiu
