Producător: Eaton / CEAG

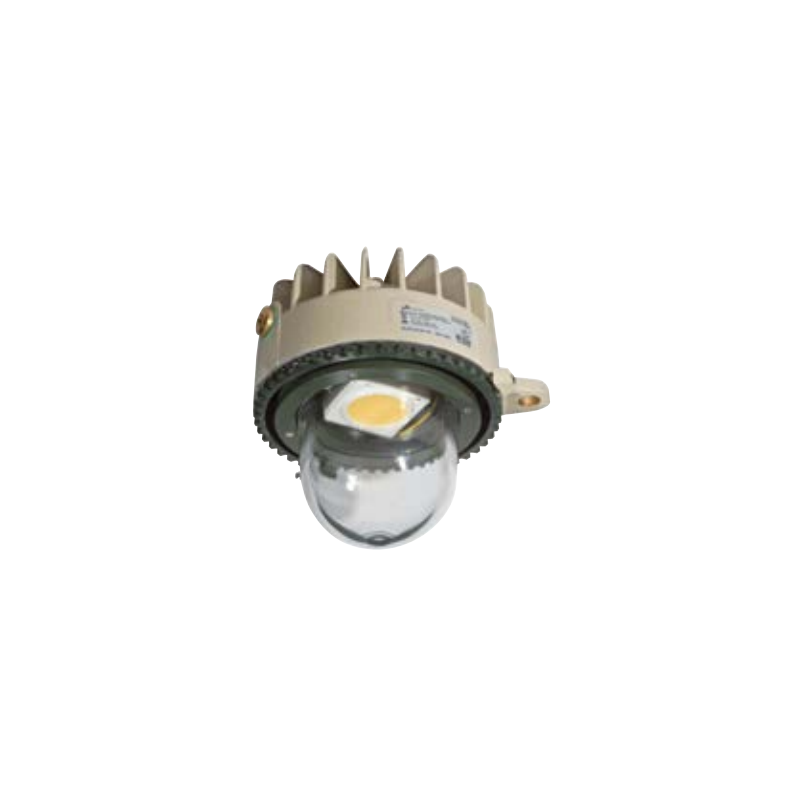

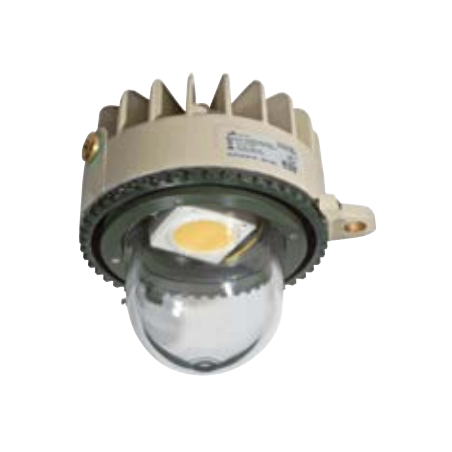

EV 35 XM LED R0 NOR 000 115 110 630

  • NOR 000 115 110 630
  • Fir 2 × M25
  • Greutate 10.05 kg
  • 1 × M25 Ex-e
  • LAMP LED module 22 W with internal reflector

Corpuri de iluminat suspendate cu LED Ex AB 50 / SPG 1N / AB 51 / EVI 200 / EVI 500 / EV35

(Zone: 1, 2, 21, 22)

O serie de corpuri de iluminat suspendate pentru o gamă largă de aplicații

Corpurile de iluminat suspendate rezistente la explozie sunt proiectate pentru lămpi cu incandescență, cu economie de energie, cu descărcare de mare intensitate și cu inducție. Ele pot fi utilizate cu o varietate de carcase în funcție de aplicație. Carcasele robuste, rezistente la foc au fost utilizate în multe fabrici industriale de mulți ani și și-au dovedit valoarea în practică.

AB 50 / SPG 1N și AB 51

Această serie mai mare de corpuri de iluminat suspendate este potrivită pentru lămpi cu incandescență și mixte. Carcasa robustă din aliaj ușor permite o gamă largă de aplicații.

Domul de protecție este realizat din sticlă borosilicată, care este excepțional de rezistentă la impact și temperaturi ridicate. Reflectorul și toate șuruburile sunt fabricate din oțel inoxidabil.

Înlocuirea ușoară a lămpii este posibilă datorită inelului de conectare acoperit cu PTFE, care poate fi deschis. Atât cupola de sticlă, cât și inelul au balamale pentru un acces ușor.

Datorită construcției lor robuste, aceste corpuri de iluminat sunt ideale pentru industria chimică și sunt certificate pentru funcționarea la temperaturi ambientale de la -55°C la +55°C.

EVI – Seria de corpuri de iluminat suspendate eficiente

Această serie mai mare de corpuri de iluminat cu suspendare este potrivită și pentru lămpi cu incandescență și în mod mixt.

Carcasa din aliaj ușor oferă o gamă largă de aplicații. Domul de protecție este realizat din sticlă borosilicată – rezistentă la impact și temperaturi ridicate. Reflectorul și toate șuruburile sunt fabricate din oțel inoxidabil.

Înlocuirea ușoară a lămpii este posibilă datorită balamalelor din dom și inelului de conectare acoperit cu PTFE. Datorită construcției lor robuste, corpurile de iluminat sunt omologate pentru utilizare în industria chimică, la temperaturi ambiante de la -55°C până la +55°C.

EV 35 – o soluție eficientă pentru conceptele de iluminat în zone periculoase

Corpul de iluminat suspendat rezistent la explozie EV 35 LED cu un modul LED cu economie de energie combină tehnologia modernă de iluminat cu cerințele de lucru în medii dificile și periculoase.

Datorită tehnologiei LED eficiente și absenței radiațiilor UV, această serie oferă o iluminare ideală.

Combinat cu un reflector intern, corpul de iluminat poate fi folosit și ca downlight.

La fel de important, durata de viață lungă și consumul redus de energie al modulului LED contribuie la reducerea costurilor de operare.

Datorită designului excepțional de robust al carcasei, această serie de corpuri de iluminat este rezistentă la impact, vibrații și șocuri.

Drept urmare, corpurile de iluminat LED EV 35 sunt soluția de iluminare ideală pentru utilizarea în medii dure și periculoase.

Chiar și temperaturile ambientale extreme de la -50°C la +55°C nu reprezintă nicio problemă pentru tehnologia LED robustă utilizată în aceste corpuri de iluminat.

Caracteristici:

  • Diferite variante de carcasă și surse de lumină pentru aproape orice aplicație
  • Design robust pentru medii dure
  • Cu un compartiment mare pentru terminale Ex-d sau Ex-e
  • Interval larg de temperatură ambientală, în funcție de versiune: de la -50°C la +55°C
  • Certificarea CU disponibilă pentru Comunitatea Economică Eurasiatică
  • Clasament ridicat de protecție IP66
  • Îndeplinește cele mai înalte cerințe de protecție împotriva coroziunii și rezistență mecanică


Date suplimentare pentru corpul de iluminat AB 51

Parametru AB 50 / SPG 1N AB 51
Certificat de examinare CE de tip LOM 02 ATEX 2018 X LOM 02 ATEX 2020 X
Certificat de conformitate IECEx IECEx BKI 07.0032X IECEx BKI 07.0028X
Marcare conform 2014/34/UE (ATEX) II 2 D Ex tb IIIC T135 °C Db II 2 G Ex d IIC T3/T6 Gb II 2 G Ex d IIC T6/T1 Gb II 2 D Ex tb IIIC T135 °C Db
marcajul IECEx Ex d IIC T3…T6 Gb / Ex tb IIIC T135 °C Db (intrare indirectă) Ex d IIC T6/T1 Gb / Ex tb IIIC T135 °C Db
Temp. Temperatura ambiantă – admisă -20 °C până la +55 °C (opțiune: AB 50 -55 °C până la +55 °C) -20 °C până la +55 °C -45 °C până la +55 °C (opțiune: IGA) -55 °C până la +55 °C (HS, HI)
Tensiune nominală max. 250 V AC 230 V AC (AB 51-1) / 230 V AC (AB 51 M/S)
Frecvența 50 Hz 50 Hz
Consumul de energie max. 100 VA max. 200 VA
Clasa de protecție Eu Eu
Sursa de lumină Lampa cu incandescenta 60 W, 100 W, 75 W halogen Depinde de sursa de lumină utilizată*
Fluxul luminos nominal – –
Baza lămpii E27 conform IEC 60238 E27 conform IEC 60238
Eficiența luminii (raport de ieșire) 68% 75%
Terminale de conectare L, N, PE: 1 x 2,5 mm² sau 2 x 1,5 mm², PE: 2 x 2,5 mm² L, N, PE: 1 x 2,5 mm² sau 2 x 1,5 mm² (IX și M/S), PE: 2 x 2,5 mm²
Culoarea carcasei Vopsea epoxidica, corp RAL 7032 Vopsea epoxidica, corp RAL 7032
Material de carcasă Aliaj ușor Aliaj ușor
Greutate 1,6 kg 3,6 kg
Intrari de cablu/Fireturi/Gauri 2 x filet ¾" sau M25 (Ex-d) 1 x mufă (UL și M/S) 2 x M25 x 1,5 + 1 dop (IX) 2 x filet ¾" sau M25 (Ex-d) 1 x mufă (UL și M/S) 2 x M25 x 1,5 + 1 dop (IX)
Tipul de montare Montare pe tavan/perete (AB 50), corpuri de iluminat portabile (SPG 1N) Montare pe tavan/perete
Clasa de protecție – EN 60529 IP66 IP66
Difuzor/capac Sticlă borosilicată Sticlă borosilicată

Tipul lămpii Putere Flux luminos Clasa de temperatură (II 2 G) Max. temperatura suprafeței (II 2 D)
Lampa incandescenta IGA 65 W 120 W 2000 lm T3 T147 °C
Lampa incandescenta IGA 80 W 200 W 3100 lm T3 T147 °C
Lampa cu halogen IQT 75 W 1100 lm T4 T137 °C
Lampa cu halogen IQT 150 W 1750 lm T4 T137 °C
Lampa cu halogen IQT 200 W 2500 lm T3 T147 °C
Lampa fluorescenta compacta max. 23 W 1450 lm T6 T80 °C
Lampa cu sodiu de inalta presiune HSE 50 W 3400 lm T6 T105 °C
Lampa cu sodiu de inalta presiune HSE 70 W 5600 lm T4 T112 °C
Lampa cu halogenuri metalice HIE 70 W 5900 lm T4 T125 °C

Date suplimentare despre sursa de lumină – Seria EVI

Parametru EVI 200 EVI 500 LED EV 35
Certificat de examinare CE de tip LOM 02 ATEX 2012 Oct LOM 02 ATEX 2012 Oct LOM 10 ATEX 2075
Certificat IECEx IECEx BKI 07.0013X IECEx BKI 07.0013X –
Marcare conform 2014/34/UE (ATEX) II 2 G Ex de IIC T6 Gb (XM – intrare indirectă) II 2 G Ex d IIC T6 Gb (UD – intrare directă) II 2 D Ex tb A21 IP66 T81 °C Db ca mai sus (XM, UD) II 2 G Ex de IIC T6 Gb (XM – indirect) II 2 G Ex d IIC T6 Gb (UD – direct) II 2 D Ex tb A21 IP67 T85 °C Db
Marcare conform IECEx Ex de IIC T6 Ex de IIC T6
Temperatura ambiantă admisă -20 °C până la +55 °C -50 °C până la +55 °C (opțional) -20 °C până la +55 °C -50 °C până la +55 °C (opțional) -50 °C până la +55 °C
Tensiune nominală max. 250 V max. 250 V 220 – 240 V AC
Frecvența 50 – 60 Hz 50 – 60 Hz 50 – 60 Hz
Consumul de energie max. 200 VA max. 500 VA aprox. 23 W
Clasa de protecție Eu Eu
Sursa de lumină * * Modul LED cu alimentare electronică
Flux luminos * 2113 lm (fără reflector) 1798 lm (cu reflector)
Baza lămpii E27 conform IEC 60238 E40 conform IEC 60238 –
Eficiență luminoasă (raport de ieșire) 75% 75% 100%
Dimensiuni (L x l x H) 280 x 280 x 245 mm (200 UD), 400 x 225 mm (200 XM) 340 x 390 mm (500 UD), 460 x 300 mm (500 XM) 280 mm x 280 x 245 mm
Terminale de conectare L, N, PE: 1 x 2,5 mm² sau 2 x 1,5 mm² (UD), 2 x 2,5 mm² (XM); PE: 2 x 6 mm² ca mai sus) L, N, PE: 1 x 2,5 mm² sau 2 x 1,5 mm² (UD), 2 x 2,5 mm² (XM); PE: 2 x 6 mm²
Culoarea carcasei Vopsea epoxidica, corp RAL 7032 / inel RAL 6005 Vopsea epoxidica, corp RAL 7032 / inel RAL 6005 Vopsea epoxidica, corp RAL 7032 / inel RAL 7032
Material de carcasă Aliaj ușor Aliaj ușor Aliaj ușor
Greutate 8,2 kg (UD) / 9,9 kg (XM) 12,8 kg (UD) / 13,6 kg (XM) 9,0 kg
Intrari / fire de cabluri 2 x ¾" sau M25 (Ex-d), 1 x dopul obturator (UD), 2 x M25 (Ex-e), 1 x dopul obturator (XM) La fel ca EVI 200 Filet M25 (Ex-e), 1 x dop de obturare (UD), 2 x M25 (Ex-e), 1 x dop de obturare (XM)
Tipul de montare Montare pe tavan/perete Montare pe tavan/perete Montare pe tavan/perete
Evaluare de protecție – EN 60529 IP66 IP66
Difuzor/Scut Sticlă borosilicată Sticlă borosilicată Sticlă borosilicată, transparentă
