Producător: Eaton / CEAG

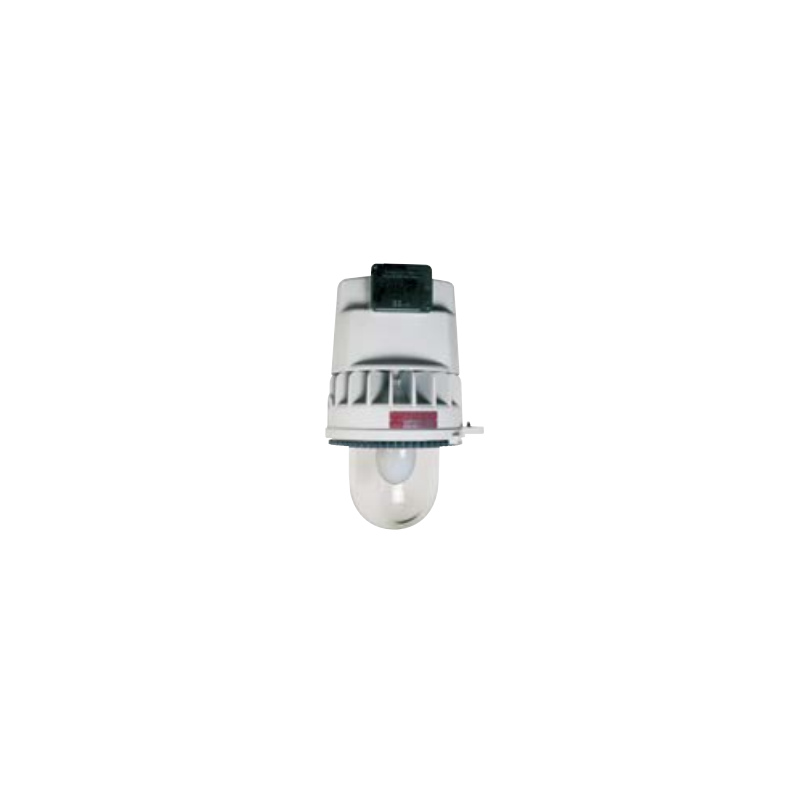

EVH 250 ZM NOR 000 115 110 945

  • NOR 000 115 110 945
  • Fir 2 x M25
  • Greutate 22.4 kg
  • 1 x M25 Ex-e
  • LAMP HIE 250 W
  • STRUMIENSWIE 17000 lm

Corpuri de iluminat suspendate pentru lămpi cu descărcare de înaltă presiune EV / dHLS / EVZ

Corpuri de iluminat suspendate Ex pentru lămpi cu descărcare de înaltă presiune

Seria de corpuri de iluminat EV, dHLS și EVZ sunt proiectate pentru lămpi cu descărcare de înaltă presiune. Uneltele și sursele de lumină sunt găzduite într-o singură carcasă. Carcasele rezistente la explozie sunt conectate folosind un conector Ex-e ușor de instalat. Husa de protectie este realizata din sticla borosilicata, foarte rezistenta la impact si temperaturi ridicate. Toate componentele externe sunt realizate din oțel inoxidabil.

Înlocuirea sursei de lumină se realizează prin deschiderea unui inel de conectare acoperit cu PTFE. Atât difuzorul, cât și inelul sunt articulate pentru un acces ușor. În funcție de model, corpurile de iluminat sunt certificate pentru funcționarea la temperaturi cuprinse între -45°C și +55°C.

EV – Corp de iluminat suspendat cu 2 dimensiuni de carcasă

Seria EV este potrivită pentru utilizarea cu vapori de sodiu și lămpi cu halogenuri metalice de înaltă presiune.

  • Carcasă mai mică: pentru lămpi de până la 125 W
  • Carcasă mai mare: pentru lămpi de până la 250 W

Datorită durabilității și siguranței lor, corpurile de iluminat EV au fost folosite de mulți ani în fabrici chimice și platforme offshore pentru a ilumina suprafețe mari sau obiecte. Corpul de iluminat poate fi echipat cu o cupolă de sticlă sau un reflector extern opțional.

dHLS – Corp de iluminat suspendat robust

Modelul dHLS este certificat pentru utilizare în zone periculoase (Zone 1 și 2) și este compatibil cu lămpi de înaltă presiune de 250W și 400W.

  • Carcasa este realizată dintr-un aliaj ușor cu un strat de pulbere.
  • Datorită rezistenței sale mecanice ridicate, corpul de iluminat este potrivit pentru utilizare în medii dure.

EVZ – Corp de iluminat universal

Corpurile de iluminat EVZ sunt disponibile în două versiuni:

  • 70–150 W
  • 150–400 W

Ele pot fi montate pe un perete sau pe un stâlp folosind un suport pivotant. Două spoturi exterioare și o husă plasă sunt disponibile opțional.

Caracteristici:

  • Diferite dimensiuni de carcasă
  • Conceput pentru lămpi cu descărcare de înaltă presiune
  • Construcție robustă pentru medii dure
  • Cameră terminală Ex-e mare
  • Interval larg de temperatură ambientală, în funcție de versiune: de la -45°C la +55°C
  • Certificarea CU disponibilă pentru Comunitatea Economică Eurasiatică
  • Îndeplinește cele mai înalte standarde de protecție anticoroziune și rezistență mecanică

Parametru EV-S 125 W (carcasă mică) EV-S 250 W (carcasă mare) (carcasă)
Certificat de examinare UE de tip LOM 02 ATEX 2012 X LOM 02 ATEX 2012 X
Certificat de conformitate IECEx IECEx BKI 07.0031X IECEx BKI 07.0031X
Marcare conform 2014/34/UE II 2 G Ex de IIC T4 Db
II 2 D Ex tD IIIC T…°C Db		 II 2 G Ex de IIC T4 Db
II 2 D Ex tD IIIC T…°C Db
marcajul IECEx Ex de IIC T4 Gb
Ex tD A21 IP67 T…°C		 Ex de IIC T4 Gb
Ex tD A21 IP67 T…°C
Interval de temperatură ambientală -20 °C până la +55 °C
-45 °C până la +55 °C (opțional)		 -20 °C până la +55 °C
-45 °C până la +55 °C (opțional)
Tensiune nominală 230 V AC 230 V AC
Frecvența 50 Hz 50 Hz
Factor de putere (cos φ) ≥ 0,85 ≥ 0,85
Sistem de aprindere electromagnetic electromagnetic
Clasa de protecție Eu Eu
Tipul sursă Lumini HME 125 W, HSE 70 W HME 250 W, HSE 150–250 W, HIE 250 W
Numele sursei de lumină Lampa cu sodiu de inalta presiune Lampa cu sodiu de înaltă presiune, lampă cu halogenuri metalice
Flux luminos Consultați tabelul cu datele corpurilor de iluminat Consultați tabelul cu datele corpurilor de iluminat
Socket E27 conform IEC 60238 E40 conform IEC 60238
Eficiența luminii 76% 76%
Dimensiuni (L × L × H) 480 mm × Ø 245 mm 560 mm × Ø 300 mm
Terminale de conectare (Ex-e) L, N, PE: 2 × 2,5 mm²
PE exterior: 2 × 6 mm²		 L, N, PE: 2 × 2,5 mm²
PE exterior: 2 × 6 mm²
Culoarea carcasei Vopsea epoxidica, Corp RAL 7032 / Capac RAL 7016 / Inel RAL 6005 Așa cum se arată
Material de carcasă Aliaj de aluminiu Aliaj de aluminiu
Greutate 14,1 kg 22,4 kg
Fireturi / Presetupe / Găuri 2 × filet M25 (Ex-e), 1 × înfundat 2 × filet M25 (Ex-e), 1 × dop oarbă
Tipul de montare Montare pe tavan Montare pe tavan
Clasa de protecție conform EN 60529 IP66 IP66
Husa de protecție Sticlă borosilicată Sticlă borosilicată

Sursa de lumină Putere Flux luminos Tipul de iluminat Locuințe mici Locuințe mari Clasa de temperatură II 2 G
Ta ≤ 40 °C		 Clasa de temperatură II 2 G
Ta ≤ 55 °C		 Max. temperatura suprafeței II 2 D
Ta ≤ 40 °C		 Max. temperatura suprafeței II 2 D
Ta ≤ 55 °C
Lampa cu sodiu de inalta presiune HSE 70 W 5600 lm EVS 70 ZM X T5 T4 T95 °C T110 °C
Lampa cu sodiu de inalta presiune HSE 150 W 14000 lm EVS 150 ZM X T5 T4 T90 °C T105 °C
Lampa cu sodiu de inalta presiune HSE 250 W 25000 lm EVS 250 ZM X T4 T4 T115 °C T130 °C
Lampa cu halogenuri metalice HIE 250 W 19000 lm EVS 250 ZM X T4 T3 T125 °C T140 °C

Parametru Valoare
Certificat de examinare CE de tip DMT 03 ATEX E 039
Certificat de conformitate IECEx IECEx BVS 11.0066
Marcare conform 2014/34/UE II 2 G Ex de IIC T3 Gb
Marcare conform IECEx Ex de IIC T3 Gb
Temperatura ambientală admisă -20 °C până la +50 °C / -20 °C până la +55 °C (250 W), -50 °C până la +50 °C (opțional)
Tensiune nominală 230 V AC
Frecvența 50 Hz
Factor de putere cos φ 0,5 ind. / 0,9 comp. ²
Circuit Circuit inductiv/circuit compensat ²
Clasa de protecție Eu
Lampa/sursa de lumina HSE / HME 250 - 400 W
Tipul de lampă Lampa cu mercur, lampă cu sodiu de înaltă presiune
Fluxul luminos nominal ¹
Baza lămpii E40 în conformitate cu IEC 60238
Terminale de conectare L, N, PE max. 2 x 2,5 mm²
Material de carcasă Aliaj ușor cu acoperire cu pulbere
Greutate 30 kg
Prestuburi / bucșe / deschideri de carcasă 1 x M25 x 1,5 pentru cabluri Ø 8 - 17 mm, 1 x M25 x 1,5 cu dop obturator
Tipul de montare Montare pe tavan
Clasa de protecție conform EN 60529 IP65
Husa de protecție / umbră Sticlă borosilicată

Lampa Putere Flux luminos Tastați
Lampa cu sodiu de inalta presiune (HSE) 250 W 25000 lm dHLS 85250
Lampa cu sodiu de inalta presiune HSE 400 W 48000 lm dHLS 85400

Parametru EVZ (carcasă mică) EVZ (carcasă mare)
Certificat de examinare CE de tip TÜV 12 ATEX 7169X TÜV 12 ATEX 7169X
Certificat de conformitate IECEx IECEx CQM 11.0002 IECEx CQM 11.0002
Marcare conform 2014/34/UE II 2 G Ex de IIC T6 Gb ¹
II 2 D Ex tb IIIC T6 ¹
Ex tb A21 IP66 T ¹		 II 2 G Ex de IIC T6 Gb ¹
II 2 D Ex tb IIIC T6 ¹
Ex tb A21 IP66 T ¹
Marcare conform IECEx Ex de IIC T6 Gb ¹
Ex tb A21 IP66 T ¹		 Ex de IIC T6 Gb ¹
Ex tb A21 IP66 T ¹
Temperatura ambiantă admisă -40 °C până la +55 °C -40 °C până la +55 °C
Frecvența 50 Hz 50 Hz
Factor de putere cos φ ≥ 0,9 ≥ 0,9
Clasa de protecție Eu Eu
Lampa/sursa de lumina HSE 70 - 150 W, HIE 70 - 150 W HSE 250 - 600 W, HIE 250 - 400 W
Tipul de lampă Lampa cu sodiu de înaltă presiune, lampă cu halogenuri metalice Lampa cu sodiu de înaltă presiune, lampă cu halogenuri metalice
Fluxul luminos nominal ¹ ¹
Baza lămpii E27 conform IEC 60238 (HSE 70–150 W)
E40 conform IEC 60238 (HSE 100–150 W)		 E40 conform IEC 60238
Dimensiuni (diametru x înălțime) Ø 215 mm × 480 mm Ø 300 mm × 599 mm
Terminale de conectare (Ex-e) 3 x 2 x 4 mm² (L, N, PE), max. 2 fire. 3 x 2 x 4 mm² (L, N, PE), max. 2 fire.
Culoarea carcasei Griu Griu
Material de carcasă Aluminiu placat cu cupru Aluminiu placat cu cupru
Greutate 14,1 kg 22,4 kg
Glande / Găuri / dopuri 2 x filet M25, 1 x șurub Ex-e 2 x filet M25, 1 x șurub Ex-e
Tipul de montare Montare pe tavan Montare pe tavan
Clasa de protecție conform EN 60529 IP66 IP66
Husa de protecție Sticlă călită Sticlă călită
