Garnitura acoperita cu o plasa metalica seria 1200

Conceput pentru aplicații militare pentru ecranare la frecvență joasă.

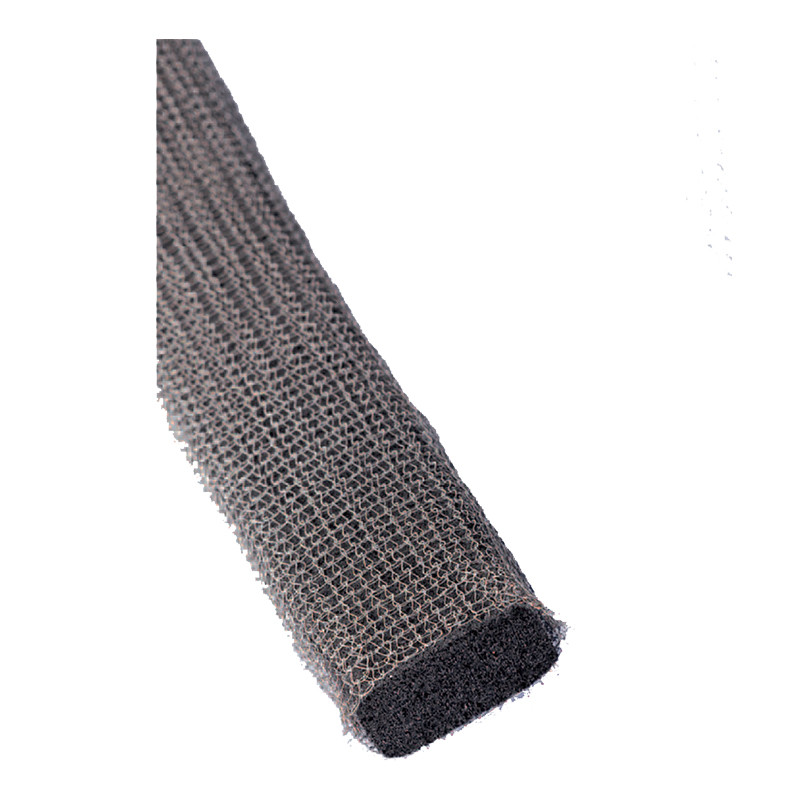

Garnitura EMC din seria 1200 este construită dintr-un miez acoperit cu o plasă conductivă. În majoritatea cazurilor, garnitura este disponibilă sub formă de burete, tub gol sau extrudat. Pentru aplicații speciale, cum ar fi EMP și temperaturi ridicate, sunt disponibile versiuni complet metalice.

Rezistența la temperatură depinde de tipul de miez utilizat, cu un interval de temperatură de funcționare de la -60°C la 180°C. Aceste garnituri sunt insensibile și rezistente la condiții foarte dure. Sunt disponibile și garnituri cu miez separat din neopren sau silicon pentru protecția mediului.

Deformarea maximă pentru un miez de burete elastomer este de aproximativ 30%, în timp ce pentru miezurile goale și extrudate este de aproximativ 50%. Prin urmare, miezurile embosate sunt utilizate mult mai frecvent.

Specificații tehnice

Material Aplicație

Monel (aliaj de cupru-nichel),
QQ-N-281, BS 3075 N A 13, Clasa A,
diametru 0,11 mm

 Cel mai frecvent utilizat material.
Rezistent la coroziune și neutru la coroziunea galvanică.
Aluminiu, AMS 4187, BS 1475 5056A, Aliaj 5056, diametru 0,13 mm Utilizat în aplicații împreună cu carcase de aluminiu.
Aluminiul poate fi cromat, cu un strat de alchrome 1200, dacă este necesar.
T.C.S., miez de oțel (57%), placat cu cupru (40%), placat cu staniu (3%), diametru 0,11 mm Acest material are proprietăți magnetice și electrice ideale deoarece feromagnetul este placat cu cupru.
Acoperirea exterioară de staniu oferă protecție împotriva coroziunii.
Oțel inoxidabil, AISI 304, diametru 0,13 mm Cel mai bun material cu proprietăți protectoare, comparabile cu aluminiul. Rezistență ridicată la uzură.

Pentru frecvențe înalte, este preferabilă o etanșare cu o suprafață de contact mai mare.

Etanșare de înaltă frecvență

Avantaje:
- atenuare ridicată la frecvențe joase
- ideal pentru aplicații care necesită
- rezistență la uzură
- rezistență la coroziune

Fu My rotund metalic (R) Rotundă dublă goală (HB) Rotundă goală cu coadă (HT) Dreptunghiular gol (HS)
Fu My rotund metalic (R)
D x d (mm)
1.6x0 6.4x0
2.4x0 7.9x0
3,2x0 9,5x0
4,0x0 11,1x0
4,8x0 12,7x0
Formă rotundă dublă, cu gol (HB)
d x l (mm)
3,2x9,5 6,4x15,9
3,2x12,7 6,4x19,1
3,2x15,9 6,4x25,4
4,8x15,9 9,5x25,4
4,8x19,1
4,8x25,4
Formă rotundă goală cu coadă (HT)
d x l (mm)
1,6x12,7 4,8x12,7
1,6x15,9 4,8x15,9
1,6x19,1 4,8x19,1
2,4x12,7 4,8x25,4
2,4x19,1 6,4x12,7
3,2x12,7 6,4x15,9
3,2x16,0 6,4x19,1
3,2x19,1 6,4x25,4
4,0x12,7 9,4x19,1
4,0x19,1 9,4x25,4
Dreptunghiular gol (HS)
lățime x înălțime (mm)
2,4x3,2 4,8x4,8
2,4x4,8 4,8x6,4
2,4x6,4 4,8x9,5
3,2x3,2 6,4x6,4
3,2x4,8 6,4x9,5
3,2x6,4 6,4x12,7
3.2x9.5
Rotundă goală (HR) Rotundă dublă complet metalică (B Dreptunghiular complet metalic
Rotund gol (HR) D x d (mm)
3.2x1.6 9.5x6.4
4.8x3.2 11.1x8.0
6.4x3.2 12.7x9.5
8.0x4.8 14.9x11.1
6,4x25,4
Dublu rotund complet metalic (L) d x l (mm)
1,6x9,5 4,8x15,9
1,6x12,7 4,8x19,1
1,6x15,9 4,8x25,4
2,4x12,7 6,4x15,9
3,2x9,5 6,4x19,1
3,2x12,7
3,2x15,9
1.6x9.5 11.1 x 19.1
Roi d xl complet metalic șină cu coadă (T) (mm)
7.9x15.9
1.6x12.7 7.9x19.1
1,6x15,9 7,9x25,4
2,4x12,7 9,5x15,9
2,4x15,9 9,5x19,1
3,2x12,7 9.5x25.4
3.2x15.9
4.0x12.7 11.1 x25.4
4.0x19.1 12.7x19.1
4,8x15,9 12,7x25,4
4,8x19,1
4,8x25,4
6,4x15,9
6,4x19,1
6,4x25,4
6,4x3,2
Dreptunghiular complet metalic (L) lățime x înălțime (mm)
3,2x1,6 15x12
3,2x3,2 15x15
3,2x4,0 15,9x9,5
3,2x4,8 19,1x12,7
3,2x6,4 20x6
4,8x4,8 20x8
6,4x1,6 20x10
20x12
6,4x6,4 20x20
9,5x6,4 25x6
12,7x6,4 25x8
12,7x9,5 25x10
12,7x12,7 25x12
15x6 25x18
15x8 25x20
15x10
EXEMPLU DE COMANDĂ:
-
Serie Miez Material Formă Dimensiune Rezistență la apă Lățime
1200 - C - M - S - 3,2 x 1,6 S - 10
N: nerelevant
F: metal solid
H: silicon gol
N: neopren
S: silicon
E: EPDM
O: Gol
 N: Nerelevant
M: Monel
T: TCS
A: Aluminiu
S: Oțel inoxidabil
E: Oțel		 R: Profil metalic solid
HR: Profil rotund gol
B: Profil metalic dublu solid
HB: Profil metalic dublu gol
T: Profil metalic rotund solid cu limbă
/> HT: Profil metalic rotund gol cu ​​limbă
S: Profil solid dreptunghiular
HS: Profil dreptunghiular gol		 S: Standard
P: Moale "P"
N: Nerezistent		 Lățime specificată pentru lățimea părții rezistente la apă a etanșării
mai puțin
