Wyłącznik bezpieczeństwa dla stref 22 (100A) GHG 981 0048 R0247
Wyłącznik bezpieczeństwa dla stref 22 (100A) GHG 981 0048 R0247

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

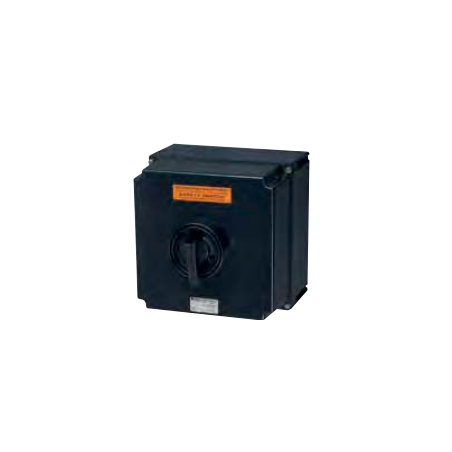

Întrerupător de siguranță pentru zonele 22 (100A) GHG 981 0048 R0247

  • GHG 981 0048 R0247
  • Material
  • Curent nominal 100 A
  • mărimea

Tabel general pentru toate GHG 981:

Certificat de examinare de tip

Tabel detaliat pentru diferite tipuri de GES:s

Parametru Valoare
Etichetare conform 2014/34/UE II 3 D Ex tc IIIC T80°C Dc
CCH 15 ATEX 1001
Temperatura ambientală admisă -55 °C până la +40 °C / +45 °C / +50 °C / +55 °C – vezi instrucțiunile de utilizare
Clasa de rezistență mecanică (IK) conform EN 50102 IK 09 = 10 J
Tensiune nominală până la 690 V
Curentul nominal Consultați informațiile despre comandă
Frecvența 50 – 60 Hz
Comutator de izolare pentru lucrări de service conform IEC 62262-1 Clasa 1 (25 A – 80 A)
Clasa de protecție I și II
Clasa de protecție conform EN 60529 IP66
Contact auxiliar 1 x NO (normal deschis) – cu întârziere la ON, OFF și ON
1 x NC (închis normal) – cu întârziere la ON, OFF și ON
Poate fi blocat cu un lacăt Se poate bloca în poziția OPRIT cu 3 lacăte comerciale.
Culoarea carcasei Plastic = negru / tablă de oțel = RAL 7032 / oțel inoxidabil 316L = electrolustruit
mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

  • Material
  • Curent nominal 100 A
  • mărimea

Tabel general pentru toate GHG 981:

Type GHG 981 (25 A) GHG 981 (40 A) GHG 981 (80 A)
Siguranță sigură până la 415 V AC: 50A gG
până la 690 V AC: 50A gG 		jos 415 V AC: 50A gG
până la 690 V AC: 80A gG 		până la 415 V AC: 100 A gG
până la 690 V AC: 100 A gG
Capacitate de comutare AC-3 conform EN 60947-3 Anexa A Până la 415 V:
25A / 3 poli
23A / 4,6 poli
Până la 690 V:
14 A / 3 poli
14 A / 4,6 poli 		Până la 415 V:
40 A / 3 poli
40 A / 6 poli
Până la 690 V:
22 A / 3 poli
17 A / 6 poli 		Până la 415 V:
71 A / 3 poli
55 A / 6 poli
Până la 690 V:
23 A / 3 poli
17 A / 6 poli
Terminale de conectare 4 mm² – 10 mm² 16 mm² – 35 mm² 50 mm² – 70 mm²
Type GHG 981 (100 A) GHG 981 (160 A) GHG 981 (250 A)
Siguranță sigură până la 415 V AC: 315 A gG
până la 690 V AC: 355 A gG 		până la 415 V AC: 315 A gG
până la 690 V AC: 355 A gG 		până la 415 V AC: 315 A gG
până la 690 V AC: 355 A gG
Capacitate de comutare AC-3 conform EN 60947-3 Anexa A 100 A 160 A 250 A
Terminale de conectare 50 mm² – 70 mm² 95 mm² – M8 × 25 185 mm² – M10 × 30
Type GHG 981 (400 A) GHG 981 (630 A) GHG 981 (700 A)
Siguranță sigură până la 415 V AC: 500 A gG
până la 690 V AC: 500 A gG 		până la 415 V AC: 800 A gG
până la 690 V AC: 800 A gG 		până la 415 V AC: 800 A gG
până la 690 V AC: 800 A gG
Capacitate de comutare AC-3 conform EN 60947-3 Anexa A 400A 630 A 700 A
Terminale de conectare 1 × 240 mm² 2 × 185 mm² – M12 × 40 2 × 240 mm² – M12 × 40
Certificat de examinare de tip

Tabel detaliat pentru diferite tipuri de GES:s

Parametru Valoare
Etichetare conform 2014/34/UE II 3 D Ex tc IIIC T80°C Dc
CCH 15 ATEX 1001
Temperatura ambientală admisă -55 °C până la +40 °C / +45 °C / +50 °C / +55 °C – vezi instrucțiunile de utilizare
Clasa de rezistență mecanică (IK) conform EN 50102 IK 09 = 10 J
Tensiune nominală până la 690 V
Curentul nominal Consultați informațiile despre comandă
Frecvența 50 – 60 Hz
Comutator de izolare pentru lucrări de service conform IEC 62262-1 Clasa 1 (25 A – 80 A)
Clasa de protecție I și II
Clasa de protecție conform EN 60529 IP66
Contact auxiliar 1 x NO (normal deschis) – cu întârziere la ON, OFF și ON
1 x NC (închis normal) – cu întârziere la ON, OFF și ON
Poate fi blocat cu un lacăt Se poate bloca în poziția OPRIT cu 3 lacăte comerciale.
Culoarea carcasei Plastic = negru / tablă de oțel = RAL 7032 / oțel inoxidabil 316L = electrolustruit
