Microîntrerupătoare seria BZ
Microîntrerupătoare seria BZ

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Honeywell

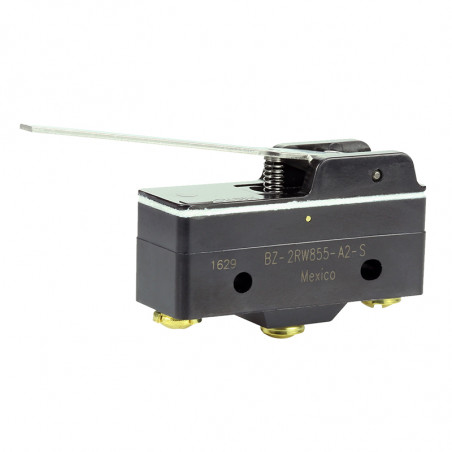

Microîntrerupătoare seria BZ

We're offering BZ series microswitches from Honeywell - intended for use in applications requiring precision and durability. This type of switch is called Snap Action Switches, and is characterized by 15 A amperage, AC voltage of  600 VAC, DC voltage of 250 VDC, maximum working temperature up to + 85 C, and minimum temperature of - 55 C.

BZ series microswitches can be used in applications such as:

  • Building controls and equipment,
  • Doors and lifts,
  • Semi-trucks and trailers,
  • Valves,
  • Industrial timers,
  • Communication systems,
  • Commercial and industrial food sector service equipment,
  • Agriculture irrigation equipment,
  • Medical instrumentation.
Tip Conductivitate Parametri electrici Caracteristici Fig.
nr
O.F.
[N]		 R.F. min
[N]		 P.T.
max
[mm]		 O.T.
min
[mm]		 D.T. max
[mm]		 O.P.
mm]

BZ -2RW80-A2

Manetă dreaptă de 63,5 mm

 15A 0,7 1,14 - 5,56 0,18-1,27 19,1 1

BZ -2RW82-A2

Manetă cu role de 48,3 mm

 15A 0,97 0,21 - 3,96 0,10-1,0 30, 17±0,76 2

BZ -2RW822-A2

Manetă cu role de 26,7 mm

 15A 1,67 0,42 - 2,39 0,08-0,51 30,17 3

BZ -2RW825-A2

Manetă cu role cu o singură față 09,4x3,8111111

 15A 2,22 0,42 - 1,52 0,38 28,96 4

BZ -2RW826-A2

Manetă cu o singură față cu role 04.83x4.83mm

 15A 1,67 0,42 - 2,39 0,08-0,51 41,34 4

BZ -2RQ18-A2

Rulment cu piston

 15A 2,5-3,61 1,11 0,38 3,56 0,01-0,05 33,32±1,14 5

BZ -2RQ181-A2

Rulment cu piston

 15A 2,5-3,61 1,11 0,38 3,56 0,01-0,05 33,32±1,14 6

BZ -2RQ1-A2

Bolț

 15A 2,5-3,61 1,11 0,38 5,56 0,01-0,05 21,82 7

BZ -2R-A2

Mini știft

 15A 2,5-3,61 1,11 0,38 0,13 0,01-0,05 15,88 8

Fig. 1 [mm/inch]
MIKROWYŁĄCZNIKI SERII BZ wymiary 1
Fig. 2 [mm/inch]MIKROWYŁĄCZNIKI SERII BZ wymiary 2
Fig. 3 [mm/inch]MIKROWYŁĄCZNIKI SERII BZ wymiar 3
Fig. 4 [mm/inch]MIKROWYŁĄCZNIKI SERII BZ wymiary 4
R = 22,1/.87 dla BZ-2RW825-A2
32,1/1.26 pt. BZ-2RW826-A2
Fig. 5 [mm/inch]MIKROWYŁĄCZNIKI SERII BZ wymiary 5
Fig. 6 [mm/inch]MIKROWYŁĄCZNIKI SERII BZ wymiary 6

O.F. - Forța de comutare (forța de operare)
R. F. - Forța de eliberare
P. T. - ralanti (Pretravel)
J. Org - Interval activ (Overtravel)
D. T. - trupa moartă (călătorie diferențiată)
O.P. - Poziția de operare
F. P. - Poziția de repaus (Poziție liberă)
Fig. 8 [mm/inch]MIKROWYŁĄCZNIKI SERII BZ wymiar 8
Fig. 7 [mm/inch]MIKROWYŁĄCZNIKI SERII BZ wymiary 7
