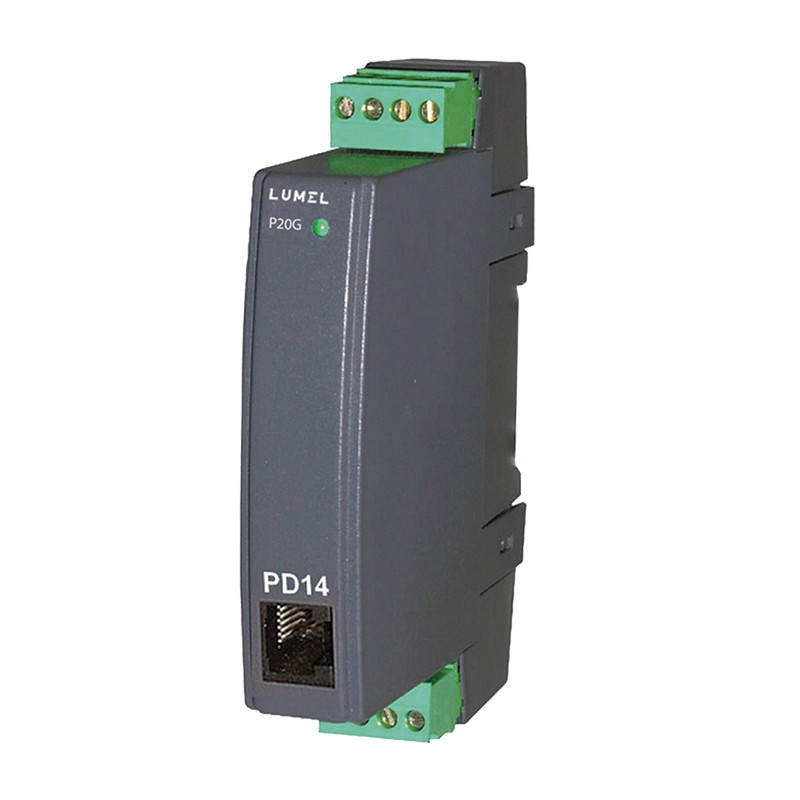

Separator / convertor P20G programabil

• Izolare galvanică completă a intrării, ieșirii și alimentării auxiliare.
• Adaptarea semnalelor analogice în sistemele de automatizare.
• Separatorul este complet programabil prin intermediul programatorului PD14. Folosind acest programator, puteți modifica tipul de intrare, tipul de ieșire, timpul de medie a măsurătorilor și revânzarea ieșirii analogice în funcție de caracteristicile de ieșire individuale.
• Dimensiuni mici.
• Clasa de precizie 0,2.


Exemplu de aplicare

Programowalny separator/przetwornik P20G - zastosowanie

Separarea intrărilor analogice în PLC
Intrări
Intrări: Domeniul de măsurare: Parametri Suprasarcină Eroare
Curent:
-20...20mA		 -20...20 mA;
-5...5 mA;
0...20 mA
0...5 mA
4...20 mA		 Rezistență: 12 Ω ± 1%

Suprasarcină pe termen scurt:
5 In
Suprasarcina pe termen lung
1.1 In

 Clasa de procesare: 0,2
Tensiune:
-10...10 V		 -10...10 V;
-5...5 V
-1...1 V
0...10 V
0...5 V
0...1 V		 Rezistență: > 1 M Ω

Suprasarcină pe termen scurt:
5 Un
Suprasarcină pe termen lung
1.2 Un


Ieșiri
Tip de ieșire Rezistența admisă la sarcină

Comentarii
-20...20 mA Robc ≥ 500 Ω Clasa de procesare: 0,2
-10...10 V Robc ≥ 500 Ω
Caracteristici externe
Dimensiuni 22,5 x 120 x 100 mm
Masa < 0,125 kg
Grad de protecție (conform PN-EN 60529) asigurat de carcasă: IP 40 asigurat din partea terminalului: IP 20
Mocowanie pe o șină de 35 mm conform PN-EN 60715

Condiții nominale de utilizare
Tensiunea de alimentare 85...253 V a.c. (45...65Hz) d.c.
sau 20...40 V a.c. (45...65 Hz) d.c.		 consum de energie: < 4 VA
Temperatura înconjurător: -20...23...55°C depozitare: -25...85°C
Umiditate < 95% condens inacceptabil
Poziția de lucru oricum
Preîncălziți timpul 10 min
Timpul mediu al măsurării ≥ 0,1 s
Timpul de răspuns al separatorului ≥ 0,1 s
Condiții nominale de utilizare
Compatibilitate electromagnetică imunitate la interferențe conform PN-EN 61000-6-2
emisie de interferențe conform PN-EN 61000-6-4
Izolarea între circuite de bază conform PN-EN 61010-1
Gradul de poluare 2
Categoria de instalare III

Tensiunea maximă de operare între fază și pământ

pentru circuitul de alimentare: 300 V (versiune: 230 V)
pentru măsurarea intrării: 50 V
pentru iesire: 50 V
Altitudine < 2000 m


Schema de conectareProgramowalny separator/przetwornik P20G - schemat
Ordonare

Tabelul 1 Coduri de execuție:
P27G XX XX X XX X X
De intrare:

cod de intrare conform filei. 2

 XX
De ieșire:

cod de ieșire conform tabelului 2

   XX

Tensiunea de alimentare:
85-253 V a.c./d.c. 1
20-40 V a.c./d.c. 2


1
2
Execuție:

standard
programat în conformitate cu cerințele clienților
* de construcții


00
NS
XX

Versiune de limbă:
Polonia
engleză
altele *


P
E
X

Testele de acceptare:
fără cerințe suplimentare
cu aprobare suplimentară de control al calității
conform acordului cu destinatarul *


0
1
X


Tabelul 2. Codare la intrare și ieșire
Gamă Cod de intrare Cod de ieșire
0...1 V 01 01**
0...5 V 02 02
0...10 V 03 03
±1 V 04 04**
±5 V 05 05
±10 V 06 06
0...5 mA 07 07**
0...20 mA 08 08
±5 mA 09 09**
±20 mA 10 10
4...20 mA 11 11
versiune specială * XX XX

* - numai după ce a fost de acord cu producătorul
** - clasa de procesare > 0,2
Comandă probă:
Cod P20G - 08 06 100 P1 înseamnă separator de semnal analogic, cu 0 ... 20 mA de intrare și ieșire ± 10 V, cu tensiune de alimentare 85 ... 253 V ac / cc, în versiune standard, cu instrucțiuni în poloneză, fără cerințe suplimentare.
