Producător: TELE Haase

Relee de monitorizare

Relee de monitorizare 3-faze

Releele de monitorizare a tensiunii sunt dispozitive compacte de automatizare industrială utilizate pentru a proteja receptoarele de electricitate împotriva furnizării de energie electrică cu parametri incorecte, cum ar fi tensiune prea mare sau prea mică, dezechilibru de tensiune între fazele de alimentare, pierdere de tensiune într-o fază, secvență de fază incorectă și altele. Aceste dispozitive, grație unei game largi de setări, moduri și întârzieri, pot fi utilizate cu succes practic oriunde unde este foarte important să mențineți tensiunea de alimentare de înaltă calitate, de exemplu pentru mașini asincrone, în special cele trifazate, atunci când nu sunt alimentate de un convertor de frecvență. Dispozitivele sunt echipate din fabrică cu unul sau două contacte SPDT fără potențial conectat intern, care se schimbă după detectarea unor nereguli, care pot fi utilizate, de exemplu, ca o bobină de control a unui declanșator de protecție electromecanică, un comutator automat de iluminare a semnalului sau un indicator care indică neregularitatea unui sistem programabil liber.

Releele de monitorizare actuale sunt excelente ca protecție împotriva tuturor tipurilor de suprasarcini și subîncărcări ale receptoarelor, crescând astfel durata de viață atât a receptoarelor, cât și a instalației electrice din care atrag electricitate. Sunt disponibile versiuni monofazate și trifazate pentru curent continuu și tensiune, precum și altele alternative, furnizate direct de pe circuitul testat sau separat, precum și dispozitive universale. Acestea sunt disponibile în patru serii ENYA, KAPPA, GAMMA și VEO, diferind ca aspect, alimentare și tip de terminale.



Aplicații exemplu:

  • Asigurarea direcției de lucru a mașinilor electrice
  • Protecție împotriva căderii fazei și a asimetriei de fază
  • Detectarea daunelor surselor de lumină
  • Protejarea instalațiilor electrice împotriva suprasolicitării
  • Pornirea automată a generatoarelor de energie
Imagine
E1PF400VSY01
E12PF480Y/277VSY01
E1PF400VS01
|E1PF480Y/277VSY01
E1YF400V01
E3YF400V02
Tip

E1PF400VSY01

V2PF480Y/277VSY01

E1PF400VS01

E1PF480Y/277VSY01

E1YF400V01

E3YF400V02
Functii
Sub
■
■
Fereastră
Secvență de fază
■
■
■
■

Faza de eșec
■
■
■
■

Asimetrie
■
■

■


Imagine
V2PM400Y/230VS10
V4PF480Y/277VSYTK02
G2PF400VS02

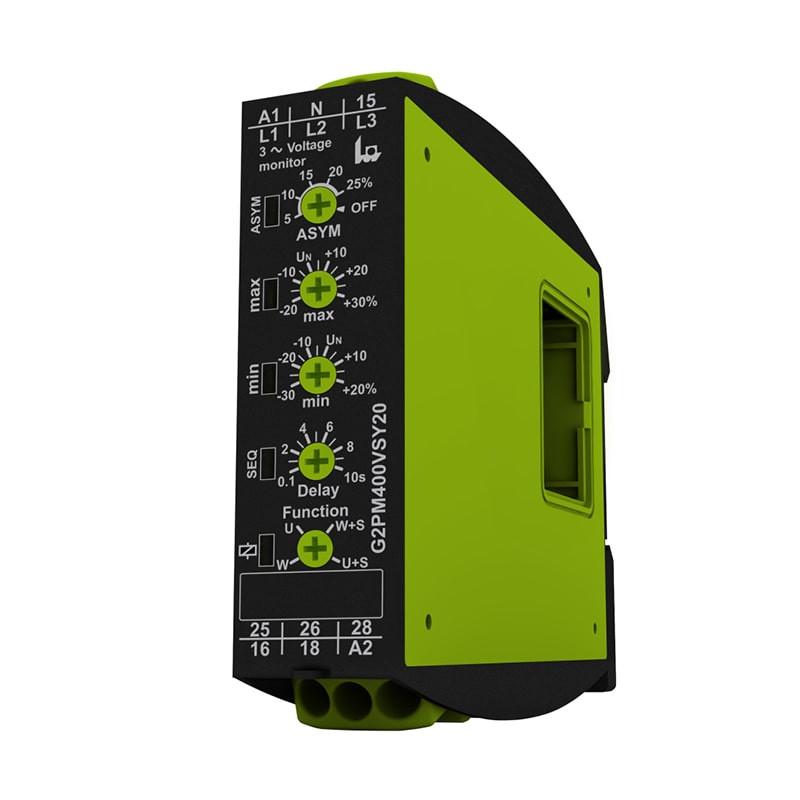

G2PM400VSY10 G2PM400VSY20
G2PU690VS20
K3PF400VSY02
Tip

V2PM400Y/230VS10

V4PF480Y/277VSYTK02

G2PF400VS02

G2PM400VSY10 G2PM400VSY20

G2PU690VS20

K3PF400VSY02
Funkcje
Sub
■

■
■

Fereastră
■

■

Secvență de fază
■
■

■
■
■
Faza de eșec
■
■
■
■
■
■
Asimetrie
■
■
■
■
■

Monitorizarea temperaturii (PTC)


■


Monitorizarea temperaturii (PTC) Tensiunea de monitorizare a releelor în faza 3 și faza 1

Imagine
E1YM400VS10
E3YM230VS20
K3YM400VSY20
Tip

E1YM400VS10

E3YM230VS20

K3YM400VSY20
Funkcje
Sub
■
■
■
Fereastră
■
■
■
Secvență de fază
■
■
■
Faza de eșec
■

Asimetrie
■

Relee de monitorizare a tensiunii monofazate (AC și / sau AC / DC)

Imagine
V2UM230V10
E1UM230V01
G2UM300VL20
K3UM230VAC02
K3UM24VDC02
Tip

V2UM230V10

E1UM230V01

G2UM300VL20

K3UM230VAC02

K3UM24VDC02
Funkcje
Deasupra
■

Sub
■
■
■
■
■
Fereastră
■
■
■
■
■
Clanță
■


Relee de monitorizare curente (AC și / sau AC / DC)

Imagine
V2IM10AL10
V4IM100AL20
V4IM35AL20
G2IM5AL10 G2IM5AL20
G2IM10AL10 G2IM10AL20
E1IM10AACL10 230VAC
K3IM5AACL20
Tip

V2IM10AL10

V4IM100AL20

V4IM35AL20

G2IM5AL10 G2IM5AL20

G2IM10AL10 G2IM10AL20

E1IM10AACL10 230VAC

K3IM5AACL20
Funkcje
Deasupra
■
■
■
■
■
■
■
Sub
■
■
■
■
■
■
■
Fereastră
■
■
■
■
■
■
■
Prag dublu maxim
■
■

Prag minim și maxim
■
■

Clanță
■
■
■
■

■

Relee de monitorizare - descrierea funcțiilor

  O DEASUPRA
Przekaźniki monitorujące - opis funkcji nad

Dacă valoarea măsurată depășește pragul MAX, releul de ieșire trece în poziția oprită.
Releul de ieșire comută din nou pe poziția de pornire imediat ce valoarea măsurată scade sub valoarea MIN setată.
  U SUB
Przekaźniki monitorujące - opis funkcji pod

Dacă valoarea măsurată scade sub valoarea MIN setată, releul de ieșire trece în poziția oprită.
Releul de ieșire trece în poziția de pornire imediat ce valoarea măsurată depășește pragul MAX stabilit
  W FEREASTRA
Przekaźniki monitorujące - opis funkcji okno

Dacă valoarea măsurată scade sub valoarea MIN setată, releul de ieșire trece în poziția oprită. Ieșirea releului trece în poziția de pornire imediat ce valoarea măsurată depășește pragul MIN.
Dacă valoarea măsurată depășește pragul MAX, releul de ieșire trece în poziția oprită. Releul de ieșire comută din nou pe poziția de pornire imediat ce valoarea măsurată scade sub valoarea MAX setată.
  2MAX LIMITA DUBLA ADMISA
Przekaźniki monitorujące - opis funkcji podwojny maksymalny prog

Dacă valoarea măsurată depășește pragul MIN, ieșirea releului REL2 trece în poziția oprită. Dacă valoarea măsurată depășește pragul MAX, releul de ieșire REL1 adaptat trece în poziția de dezactivare.
Releele de ieșire REL1 și REL2 comută în poziția de pornire imediat ce valoarea măsurată scade sub valoarea setată (MAX și MIN, respectiv).
  MM LIMITA MAXIMA SI MINIMA
Przekaźniki monitorujące - opis funkcji maksymlany i minimalny prog

Dacă valoarea măsurată scade sub valoarea MIN setată, ieșirea releului REL2 trece în poziția oprită. Ieșirea releului REL2 trece în poziția de pornire imediat ce valoarea măsurată depășește pragul MIN. Dacă valoarea măsurată depășește pragul MAX,   releul de ieșire REL1 trece în poziția oprită.
Ieșirea releului REL1 trece în poziția de pornire imediat ce valoarea măsurată depășește pragul MAX.
  L CLANTA
Przekaźniki monitorujące - opis funkcji zatrzas Releul trece în poziția   off atunci când valoarea depășită este depășită. Porniți din nou releul în poziția ON doar cu butonul de resetare extern sau intern sau prin oprirea și pornirea.
    INTARZIEREA OPERATIEI
Przekaźniki monitorujące - opis funkcji opoznienie zadzialania

Dacă se depășește valoarea monitorizată din intervalul selectat, releul de ieșire trece în poziția de dezactivare după trecerea timpului stabilit.
    EROARE DE START-UP
Przekaźniki monitorujące - opis funkcji nieczulosc podczas rozruchu Releul de ieșire se pornește după aplicarea tensiunii de alimentare. Modificările valorilor măsurate în timpul stabilit nu au efect asupra comutării releului de ieșire.
mai puțin
