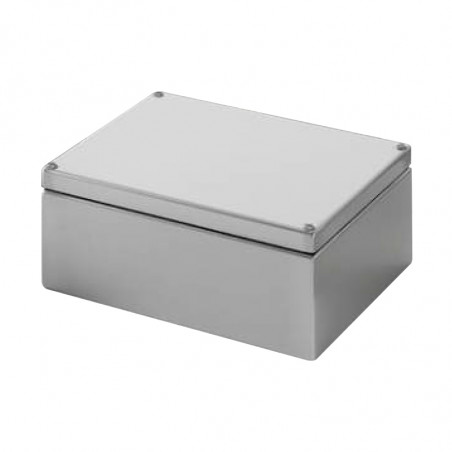

Seria FD Dulapuri / cutii IP66 din otel inoxidabil
Seria FD Dulapuri / cutii IP66 din otel inoxidabil
Seria FD Dulapuri / cutii IP66 din otel inoxidabil

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FLEXTEC

Seria FD Dulapuri / cutii IP66 din otel inoxidabil

FD - CUTII DE JONCȚIUNE

Gama de cutii de joncțiune FD a fost proiectată ținând cont de standardele de calitate și construcție, asigurând o rezistență ridicată la coroziune și o protecție excelentă pentru componentele instalate. Acest lucru o face o soluție ideală pentru utilizarea în medii agresive tipice industriilor farmaceutice, chimice și alimentare sau pentru aplicații în aer liber. Doze modificate pot fi furnizate conform cerințelor clientului.

Specificații tehnice

Material Oțel inoxidabil AISI304 (EN 1.4301)/AISI316L (EN 1.4404) (la cerere), finisaj mat, grosime 1,2 mm
Corp Sudat, echipat cu patru bucșe strânse care permit montarea pe perete cu șuruburi M5 și poate fi montat pe o șină DIN sau placă de montare.
Capac Capac sudat, echipat cu patru șuruburi.
Garnitură Etanșarea este asigurată de o spumă poliuretanică garnitură.
Împământare Știfturi de împământare M5x15 pentru corp și capac, piulițe M5.
Prelucrare Prelucrare Scotch-Brite.


Standarde:
  • IP66 IK10
  • NEMA TIP 1, 12, 4, 4X
  • EN 62208 : 2011
  • EN 60529/09.200
  • EN 50102/05.96
  • 89/392/CEE
  • UL 508 A
  • PUBLICAȚIA STANDARDULUI NEMA 250


Desene tehnice - Serie liniară


Tabel de dimensiuni

text-align: center;">4 text-align: center;">250
COD Dimensiuni OBJ. GREUTATE Montare spate Număr de șuruburi capac Placă de montare Putere disipată
B H P m³ Kg A C D E F G I
FD10109 100 100 90 0.001 0.704 70.5 69.6 69.6 2 4 50 - - - 5W
FD10159 100 150 90 0.001 0.946 70.5 69.6 119.6 2 4 50 150px; text-align: center;">100 65 115 PIL1015G 6.5W
FD10209 100 200 90 0.002 1,177 70.5 69.6 169.6 2 4 50 150 65 165 PIL1020G 8W
FD15159 150 150 90 0.002 1,232 70.5 119.6 119.6 2 4 75 100 115 115 PIL1515G 8W
150 150 120 0,003 1.419 100,5 119,6 119,6 2 4 75 100 115 115 PIL1515G 9.5W
FD15309 150 300 90 0.004 2,101 70.5 119.6 269.6 2 4 75 250 115 0.005 2,376 100.5 119.6 269.6 2 4 75 250 115 265 PIL1530G 13.5W
FD20209 200 200 90 0.004 1.870 70.5 169.6 169.6 4 4 150 150 165 165 PIL2020G 11.5W
FD202012 200 200 120 0.005 2,112 100.5 169.6 169.6 169.6 150 150 165 165 PIL2020G 12.5W
200 300 90 0,005 2.552 70,5 169,6 269.6 4 150 250 165 265 PIL2030G 14.5L
FD203012 200 300 120 0.007 2.860 100,5 169,6 269,6 4 4 150 250 165 265 PIL2030G 16W
FD204012 200 400 120 0.010 3.608 100,5 169,6 369,6 4 150 350 165 365 PIL2040G 19W
FD303012 300 300 text-align: center;">120 0.011 3,817 100.5 269.6 269.6 4 4 4 250 265 265 PIL3030G 20W
FD304015 300 4 250 350 265 365 PIL3040G 26W
FD404015 400 400 150 0.024 6,446 130.5 369.6 150px; text-align: center;">369.6 4 4 350 350 365 365 PIL4040G 30W
FD406015 400 600 150 0,036 9.020 text-align: center;">130.5 369.6 569.6 4 6 350 550 357 text-align: center;">565 PIL4060G 43W
FD606020 600 600 200 text-align: center;">0.072 13.651 180,5 569,6 569,6 4 8 text-align: center;">550 550 557 565 PIL6060G 53W
