Producător: PEM

Seria RECTI.

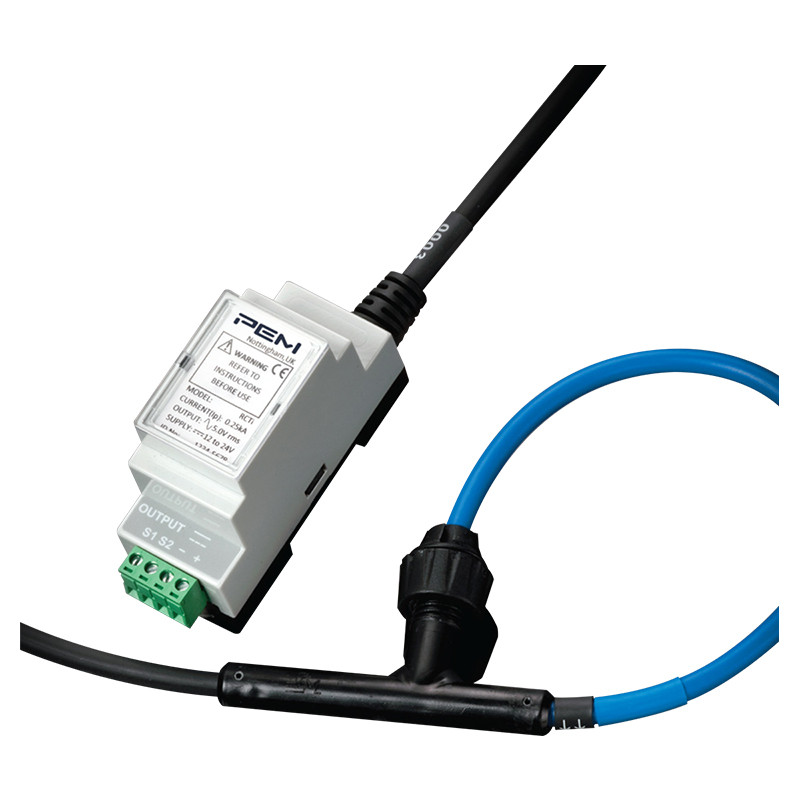

RCTI este un senzor de curent echipat cu o bobină Rogowski subțire, ușoară, flexibilă și cu închidere. Asigură o precizie foarte bună a măsurătorii curentului într-o bandă largă de frecvențe. Semnalul de ieșire de la traductor este o valoare instantanee a tensiunii proporțională cu curentul măsurat. Seria RCTi este dedicată aplicațiilor care utilizează măsurarea și analiza calității energiei electrice și a armonicilor sale. În plus, este utilizată ca dispozitiv care cooperează cu diferite tipuri de osciloscoape, înregistratoare, precum și cu plăci de achiziție de date.

Caracteristici cheie

Ușor de integrat
Excepțional de ușor de montat și de integrat în infrastructura existentă.		 Instalare simplă
Bobina flexibilă, subțire și ușoară, excepțional de
ușor de montat


Control și monitorizare
Ideal pentru controlul proceselor și semnalizarea stărilor de alarmă

 Bandă largă – până la 1 MHz
permite măsurarea componentelor armonice sau a formelor de undă complexe
Posibilitate de alegere a lungimii cablului
Sunt disponibile cabluri mai lungi decât cele standard
1 m și 2,5 m – la cerere.		 Lungimea bobinei la comandă
La cerere sunt disponibile bobine mai lungi decât cele standard de 300 mm, 500 mm, 700 mm și 1000 mm.



Proprietăți

  • neinvaziv – nu se extrage energie din circuitul testat;
  • fiecare dispozitiv este livrat cu un certificat de calibrare
  • absenta materialelor magnetice înseamnă o liniaritate excelentă <0,1%
  • măsurare complet izolată (alimentare 2kVrms, bobină 2kVpeak)
  • montaj pe șină DIN
  • conform standardelor: CE, EMC EN 61326-1 2006, IEC 61010-1, IEC 61010-2-032


Parametri tehnici

Curent nominal efectiv [Arms] 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,
10000, 16000, 20000, 25000, 30000, 40000, 50000
Semnal de ieșire pentru curent nominal 5,0Vrms (±7,07V peak)
Interval de măsurare 150% din curentul nominal (±10,6V peak)
Tensiune de alimentare 12Vdc (-10%) până la 24Vdc (+20%)
Putere maximă de intrare 0,4W
Temperatură de funcționare -5°C până la +65°C (integrator)
-20°C până la +80°C (bobină și cablu)
Bandă de frecvență (-3dB) (<2000A) 0,6Hz până la 1MHz (300mm) 600kHz (700mm)
(≥2000A) 0,2Hz până la 1MHz (300mm) 600kHz (700mm)
Defazaj la 50Hz (<2000A) 0,9±0,1 grade
(≥2000A) 0,4±0,1 grade
Precizie ±1,0% din valoarea măsurată (5% până la 150% din scala completă, 25°C)
Sarcină de ieșire >10,0kΩ
Lungimea bobinei 300mm, 500mm sau 700mm (Posibilitate de alegere a altor lungimi la comandă)
Lungimea cablului 1m sau 2,5m (Posibilitate de alegere a altor lungimi la comandă)
