Subrack HeiPac Vario Compact
Subrack HeiPac Vario Compact

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: HEITEC AG

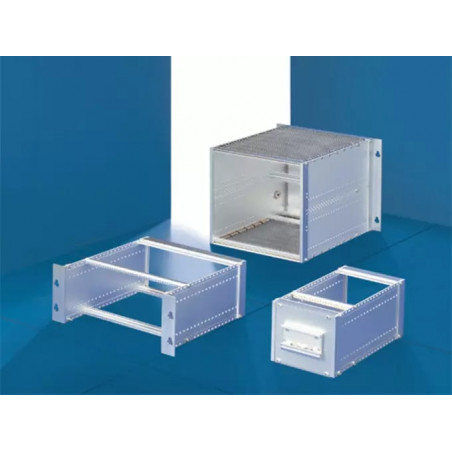

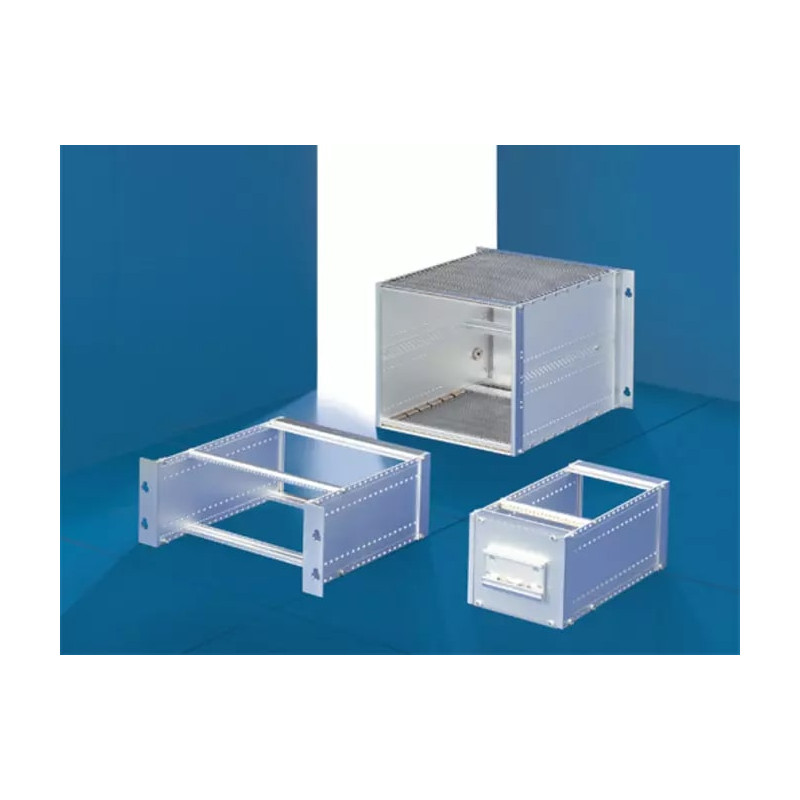

Subrack HeiPac Vario Compact

Heipac Vario Compact 3 U, 6 U - Proiectat pentru montarea plăcilor pe șinele cilindrice.


Aplicații Subrack Heipac Compact

Sistemul a fost proiectat în mod obișnuit în interiorul cabinetului de raft. Adunarea poate avea loc pe șine cilindrice, cât și pe placa de montare. Adaptați pentru asamblarea PCB-urilor standard și a unităților plug-in.


Caracteristici tehnice SUBRACK HEIPAC COMPACT

  • Un sistem bazat pe cheia de subrack Heipac Vario. Componentele de bază (șine orizontale) din familia compactă Heipac Vario sunt parțial compatibile cu Heipac Vario.
  • Subrack 19 "(482,6 mm) În conformitate cu DIN 41 494, partea 5 / IEC 60 297-3
  • Înălțimea disponibilă de 3U și 6U
  • Panouri laterale din aluminiu, crom
  • Pentru plăci cu o adâncime de până la 160 mm
  • Ansamblu spate adaptat panourilor din spate
  • Lățimi de montare disponibile: 21 și 42 CP

Avantaje de bază SUBRACK HEIPAC COMPACT

  • Adunarea directă pe placa de montare sau șinele cilindrice
  • Diferite ieșiri de cablu de sus / jos în versiunea EMC
  • Panouri laterale cu șine de 10 mm pentru ansamblul diversificat
  • Adaptat pentru montarea panourilor din spate
  • Opțional în versiunea cu protecție EMC

Nr. Produs Înălțime (el) Lățime (TE) Adâncimea panoului lateral Max. Adâncime PCB Cum se conectează electronica Metoda de montare
3687669. 3 U. 21 hp. 225 mm. 160 mm. panoul din spate Panou de montare
3687667. 3 U. 21 hp. 225 mm. 160 mm. panoul din spate Górna Rail.
3687670. 3 U. 21 hp. 285 mm. 220 mm. panoul din spate Panou de montare
3687668. 3 U. 21 hp. 285 mm. 220 mm. panoul din spate Górna Rail.
3687673. 3 U. 42 hp. 225 mm. 160 mm. panoul din spate Panou de montare
3687671. 3 U. 42 hp. 225 mm. 160 mm. panoul din spate Górna Rail.
3687674. 3 U. 42 hp. 285 mm. 220 mm. panoul din spate Panou de montare
3687672. 3 U. 42 hp. 285 mm. 220 mm. panoul din spate Górna Rail.
3687680. 6 U. 42 hp. 225 mm. 160 mm. panoul din spate Panou de montare
3687681. 6 U. 42 hp. 285 mm. 220 mm. panoul din spate Panou de montare
3687684. 3 U. 21 hp. 225 mm. 160 mm. panoul din spate Panou de montare
3687682. 3 U. 21 hp. 225 mm. 160 mm. panoul din spate Górna Rail.
3687685. 3 U. 21 hp. 285 mm. 220 mm. panoul din spate Panou de montare
3687683. 3 U. 21 hp. 285 mm. 220 mm. panoul din spate Górna Rail.
3687688. 3 U. 42 hp. 225 mm. 160 mm. panoul din spate Panou de montare
3687686. 3 U. 42 hp. 225 mm. 160 mm. panoul din spate Górna Rail.
3687687. 3 U. 42 hp. 285 mm. 220 mm. panoul din spate Górna Rail.
3687690. 6 U. 42 hp. 225 mm. 160 mm. panoul din spate Panou de montare
3687691. 6 U. 42 hp. 285 mm. 220 mm. panoul din spate Panou de montare
3687689. 3 U. 42 hp. 285 mm. 220 mm. panoul din spate Panou de montare
mai puțin
