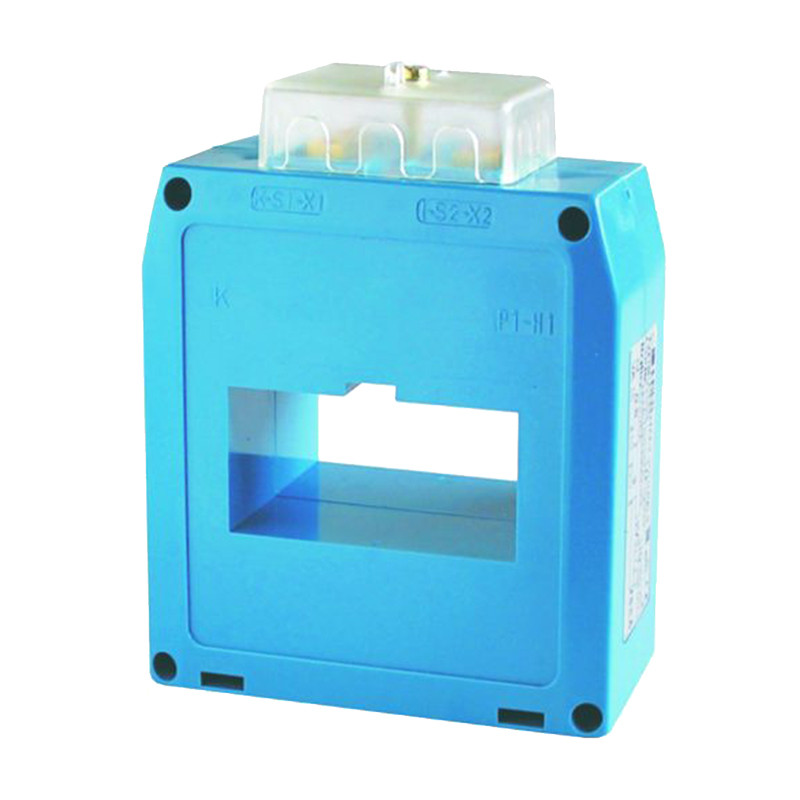

Transformator de curent TAT063 pentru șină de 63x30mm
Transformator de curent TAT063 pentru șină de 63x30mm

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Transformator de curent TAT063 pentru șină de 63x30mm

Date tehnice:

Material termoplastic UL94-V0
Frecvență 50-60Hz
Tensiune 0,72kV
Tensiunea de încercare 3kV * 1’50Hz
Izolație Clasa E
Grad de protecție IP 20
Protecție la supracurent 1,2In
Curent termic pe termen scurt 60 In
Curent dinamic 2.5 x I th
Factorul de siguranță N<5
Pierderi de energie <12W
Temperatura de lucru -25 +50o C
Temperatura de depozitare -40 +80o C
Îndeplinește standardele

IEC/E N 60044-1,
VDE, BS, UTE



Înfășurare secundară 5 A

Transformator Putere
[VA]
Număr catalog
cl. 0,5 cl. 1
400/5 A 4 8

TAT063400X05

500/5 A 5 10

TAT063500X05

600/5 A 8 15

TAT063600X05

800/5 A 10 20

TAT063800X05

1000/5 A 15 30

TAT0631K0X05

1200/5 A 20 40

TAT0631K2X05

1500/5 A 20 40

TAT0631K5X05

2000/5 A 20 40

TAT0632K0X05

Înfășurare secundară 1 A

Transformator Putere
[VA]
Număr catalog
cl. 0,5 cl. 1
400/1 A 4 8

TAT063400X01

500/1 A 5 10

TAT063500X01

600/1 A 8 15

TAT063600X01

800/1 A 10 20

TAT063800X01

1000/1 A 15 30

TAT0631K0X01

1200/1 A 20 40

TAT0631K2X01

1500/1 A 20 40

TAT0631K5X01

2000/1 A 20 40

TAT0632K0X01



Înfășurare secundară 5 A

Transformator Număr catalog
VA Cl. 0,2 VA Cl. 0,5S VA Cl. 0,2S
400/5A 1.5 TAT063400J05 1.5 TAT063400Y05 3.5 TAT063400S05
500/5A 3 TAT063500J05 3 TAT063500Y05 5 TAT063500S05
600/5A 4 TAT063600J05 4 TAT063600Y05 5 TAT063600S05
800/5A 6 TAT063800J05 6 TAT063800Y05 8 TAT063800S05
1000/5A 8 TAT0631K0J05 8 TAT0631K0Y05 3 TAT0631K0S05
1200/5A 10 TAT0631K2J05 10 TAT0631K2Y05 3 TAT0631K2S05
1500/5A 15 TAT0631K5J05 15 TAT0631K5Y05 5 TAT0631K5S05
2000/5A 18 TAT0632K0J05 18 TAT0632K0Y05 10 TAT0632K0S05



Înfășurare secundară 1 A

Transformator Număr catalog
VA Cl. 0,2 VA Cl. 0,5S VA Cl. 0,2S
400/1A 1.5 TAT063400J01 1.5 TAT063400Y01 3.5 TAT063400S01
500/1A 3 TAT063500J01 3 TAT063500Y01 5 TAT063500S01
600/1A 4 TAT063600J01 4 TAT063600Y01 5 TAT063600S01
800/1A 6 TAT063800J01 6 TAT063800Y01 8 TAT063800S01
1000/1A 8 TAT0631K0J01 8 TAT0631K0Y01 3 TAT0631K0S01
1200/1A 10 TAT0631K2J01 10 TAT0631K2Y01 3 TAT0631K2S01
1500/1A 15 TAT0631K5J01 15 TAT0631K5Y01 5 TAT0631K5S01
2000/1A 18 TAT0632K0J01 18 TAT0632K0Y01 10 TAT0632K0S01



Înfășurare secundară 5 A - Protection

Transformator Număr catalog
VA Cl. 5P5 VA Cl. 5P10
400/5A 4 TAT063400K05 1.5 TAT063400L05
500/5A 5 TAT063500K05 1.5 TAT063500L05
600/5A 6 TAT063600K05 2 TAT063600L05
800/5A 8 TAT063800K05 2.5 TAT063800L05
1000/5A 10 TAT0631K0K05 3 TAT0631K0L05
1200/5A 12 TAT0631K2K05 3 TAT0631K2L05
1500/5A 12 TAT0631K5K05 3 TAT0631K5L05
2000/5A 12 TAT0632K0K05 3 TAT0632K0L05



Înfășurare secundară 1 A - Protection

Transformator Număr catalog
VA Cl. 5P5 VA Cl. 5P10
400/1A 4 TAT063400K01 1.5 TAT063400L01
500/1A 5 TAT063500K01 1.5 TAT063500L01
600/1A 6 TAT063600K01 2 TAT063600L01
800/1A 8 TAT063800K01 2.5 TAT063800L01
1000/1A 10 TAT0631K0K01 3 TAT0631K0L01
1200/1A 12 TAT0631K2K01 3 TAT0631K2L01
1500/1A 12 TAT0631K5K01 3 TAT0631K5L01
2000/1A 12 TAT0632K0K01 3 TAT0632K0L01


Dimensiuni:

Przekładnik prądowy TAC063  wymiary
