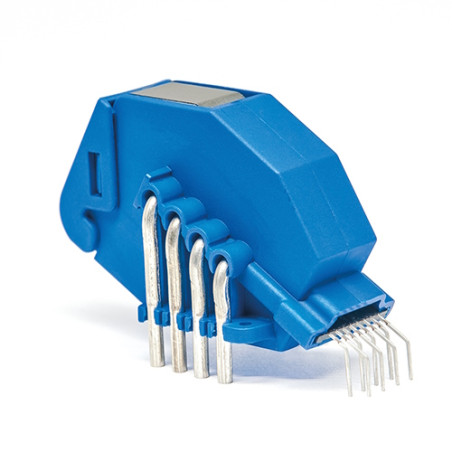

Traductor de curent HO 120-NPW
Traductor de curent HO 120-NPW

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: LEM

Traductor de curent HO 120-NPW

  • HO 120-NPW
  • Precizie 1.25
  • Curent nominal (A) 120
  • Semnal primar [CA / CA+CC / CC] AC+DC
  • Tensiune de alimentare [V] 5
  • Montare [THT / SMD / DIN / Panou / Pe șină principală] THT
  • Aplicație Automatizavimas / Ryšys, neobhіdnі energetinis / mokslinis pristroї
  • Tipul semnalului de ieșire [curent/tensiune] Voltaj
  • Temperatura minimă de funcționare [°C] -40
  • Temperatura maximă de funcționare [°C] 105
  • Răspuns în frecvență (-3dB) [kHz] 100
  • Buclă de feedback [deschisă / închisă] // tehnologia Eta deschide

Descriere

Ieșire flux de biți de la modulatorul Sigma Delta încorporat. Pentru măsurarea electronică a curentului: CC, CA, pulsat..., cu izolare galvanică între primar și secundar.

Caracteristici principale

  • Traductor de curent cu buclă deschisă cu gamă multiplă
  • Ieșire flux de biți de la un modulator Sigma-Delta de ordinul 2, modulație a densității impulsurilor (PDM)
  • Alimentare unică de +5 V
  • Detectare supracurent 2,97 × IPN (valoare de vârf)
  • Control EEPROM
  • Izolare galvanică între primar și secundar
  • Consum redus de energie
  • Design compact pentru montare THT PCB
  • Calibrat din fabrică
  • Offset cu derivă redusă
  • Gardă liberă de 8 mm
  • Rapidă Răspuns

Aplicații

  • Acționări de curent alternativ cu viteză variabilă și servomotoare
  • Convertoare statice pentru acționări de motoare de curent continuu
  • Aplicații alimentate cu baterii
  • Surse de alimentare neîntreruptibile (UPS)
  • Surse de alimentare în comutație (SMPS)
  • Surse de alimentare pentru aplicații de sudură
  • Cutie de joncțiune
  • Invertor solar pe partea de curent continuu a invertorului (MPPT)

Date tehnice

Parametru Dimensiune
Tensiune maximă de alimentare 8V
Tensiune maximă de alimentare (fără a intra în moduri personalizate) 6,5V
Temperatura maximă a conductorului primar 120°C
Tensiune de descărcare electrostatică 2kV
Tensiune de alimentare secundară 5V DC
Ieșire Tensiune 0÷5V
Temperatură de funcționare -40÷105°C
Temperatură de depozitare -40÷105°C
Greutate 31g
Curent primar nominal RMS 120A
Interval de măsurare primar Curent ±300A
Tensiune nominală de alimentare 5V
Curent Consum 24mA
Sensibilitate nominală 0,1333 %/A (16% pentru curentul nominal Ip)
Eroare de sensibilitate ±0,75%
