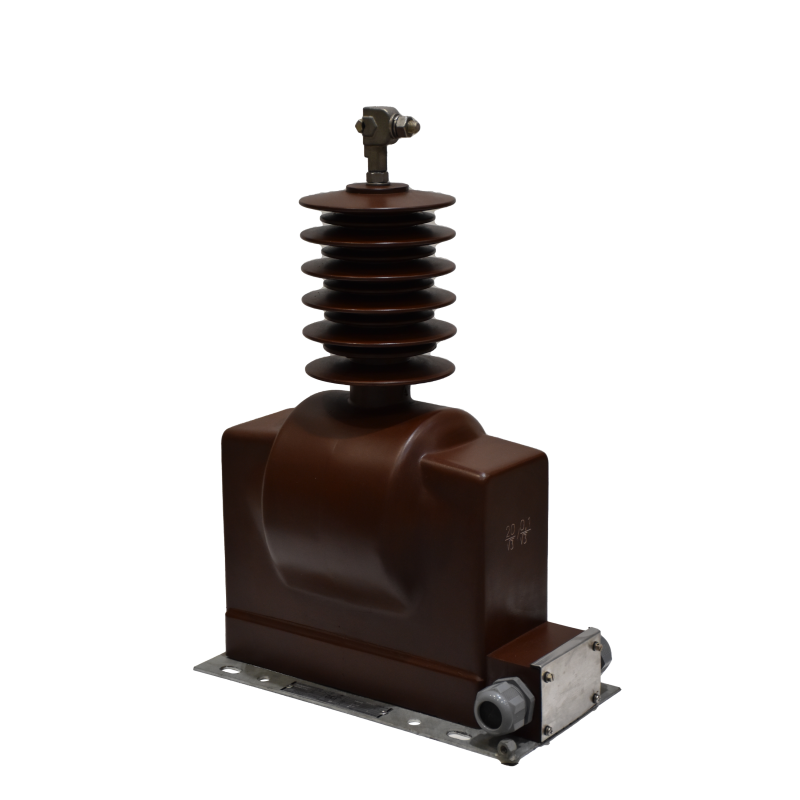

Medium Voltage Voltage Transformer - VTH 20
Medium Voltage Voltage Transformer - VTH 20
Medium Voltage Voltage Transformer - VTH 20
Medium Voltage Voltage Transformer - VTH 20

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Esit Elektrik

Medium Voltage Voltage Transformer - VTH 20

Medium Voltage Voltage Transformer - VTH 20

Rated Voltage (max.) 17.5 kV - 24 kV
Rated Impulse Voltage (1 min) 38 kV - 50 kV
Rated Test Voltage (1.2/50µs) 95 kV - 125 kV
Operating Frequency 50 Hz, 60 Hz
Secondary Voltage 100√3V, 110√3V, 120√3V, 380√3V, 400√3V
Maximum Number of Secondary Windings 4
Maximum Winding Power for a Given Class 0.2 20 VA (25 VA)
0.5 60 VA (90 VA)
1.0 120 VA (144 VA)
3P 100 VA
Rated Thermal Power 400VA/6A
Voltage Factor (8 hours) 1.9 x Un
Insulation Class E
Ambient Temperature -5… +40°C
Mounting Height (max.) 1000 m
Standard IEC, VDE, ANSI
Weight (approx.) 57kg

Other requirements for parameters and housing dimensions can be produced upon request.

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga

Adaugă la lista de dorințe

trebuie să fii logat

Medium Voltage Voltage Transformer - VTH 20

Rated Voltage (max.) 17.5 kV - 24 kV
Rated Impulse Voltage (1 min) 38 kV - 50 kV
Rated Test Voltage (1.2/50µs) 95 kV - 125 kV
Operating Frequency 50 Hz, 60 Hz
Secondary Voltage 100√3V, 110√3V, 120√3V, 380√3V, 400√3V
Maximum Number of Secondary Windings 4
Maximum Winding Power for a Given Class 0.2 20 VA (25 VA)
0.5 60 VA (90 VA)
1.0 120 VA (144 VA)
3P 100 VA
Rated Thermal Power 400VA/6A
Voltage Factor (8 hours) 1.9 x Un
Insulation Class E
Ambient Temperature -5… +40°C
Mounting Height (max.) 1000 m
Standard IEC, VDE, ANSI
Weight (approx.) 57kg

Other requirements for parameters and housing dimensions can be produced upon request.
