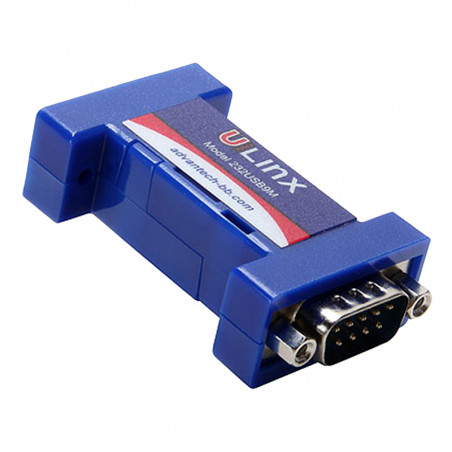

232USB9M USB-конвертер на RS-232
232USB9M USB-конвертер на RS-232

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: B&B Electronics

232USB9M USB-конвертер на RS-232

Характеристики

• Позволяет подключать устройства RS-232 к порту USB
• Питание от порта USB
• Совместимость с USB 2.0
• Скорость передачи данных по RS-232 до 460,8 кбит/с
• Автоматическая настройка в Windows 98, ME, 2000, XP и Vista

Описание функций

Стандарт USB (Universal Serial Bus) стал распространённой технологией доступа для современных ПК, заменив ранее популярные последовательные порты. Однако многие коммерческие и промышленные устройства по-прежнему используют интерфейс RS-232. Для подключения этих устройств к современным ПК требуется простое и стабильное решение-преобразователь. 232USB9M предлагает именно такое решение в компактном корпусе с питанием от USB. Просто подключите конвертер к свободному USB-порту компьютера или к USB-концентратору и установите драйверы с компакт-диска. Устройство будет отображаться в диспетчере устройств Windows как дополнительный COM-порт, полностью совместимый с приложениями Windows. В комплект также входит USB-кабель длиной 1 метр.


Информация для заказа

Номер модели
Описание

232USB9M
Преобразователь USB в RS-232
Аксессуары

USBAMBM-3F (один в комплекте)

USB-кабель 1 м (3 фута)

USBAMBM-6F

USB-кабель 2 м (6 футов)

9PAMF6

Кабель DB9 "папа" - DB9 "мама", 2 м (6 футов)

9PAMF10

Кабель DB9 "папа" - DB9 "мама", 3 м (10 футов)

232NM9

Нуль-модемный кабель DB9 (мама) - DB9 (мама), 3 м (6 футов)

232NM9MF10

Нуль-модемный кабель DB9 (штекер — гнездо DB9), 3 м (10 футов)


Описание работы

• Драйверы находятся на компакт-диске, входящем в комплект поставки преобразователя. Подключите преобразователь к свободному USB-порту и вставьте диск в привод. Мастер установки нового оборудования поможет вам выполнить установку. Драйверы недоступны в Центре обновления Microsoft Windows. При появлении запроса на подключение к Центру обновления Windows для драйверов выберите «Нет, не сейчас» и установите драйверы с компакт-диска.
• После установки драйверов порт 232USB9M появится в диспетчере устройств Windows как следующий доступный COM-порт с меткой «Порт RS-232». Теперь вы можете настроить этот порт. Параметры порта по умолчанию: 9600 бит/с, 8 бит данных, без контроля четности, 1 стоповый бит и без управления потоком. Порт 232USB9M также будет доступен в списке USB-контроллеров.
• Чтобы удалить драйверы, следуйте инструкциям в файле «Read Me» по удалению драйверов.
• Для подключения RS-232 используется штекерный разъём DTE DB9. Дополнительную информацию о соединениях DTE и DCE, стандарте RS-232, а также о схеме расположения выводов разъёма можно найти по адресу, указанному под таблицей 1.


Таблица 1 Схема расположения выводов RS-232 (разъём DTE / DB9, штекер)

КОНТАКТНаправлениеНазвание сигнала
1 Вход DCD (детектор сигнала линии приёма)
2 Вход RD (приём данных)
3 Выход TD (передача данных)
4 Выход DTR (готовность к DTE)
5 н/д SG (сигнальная земля)
6 Вход DSR (готовность к DCE)
7 Выход RTS (Запрос на отправку)
8 Вход CTS (Готово к отправке)
9 Вход RI (Звонок)
Общие характеристики


Питание
5 В постоянного тока от порта USB
Энергопотребление
Устройство с низким энергопотреблением (
Рабочая температура
От -40 до 80 °C (от -40 до 176 °F)
Рабочая влажность
От 0 до 95% без конденсации
USB-разъём
USB-разъём типа B (гнездо)
RS-232-разъём
DB9 (штекер)
Скорость передачи данных по USB
12 Мбит/с
Скорость передачи данных RS-232
460,8 кбит/с
Стандарт USB
2.0 (обратная совместимость)
Конфигурация RS-232
DTE
Размеры
2,3 x 1,3 x 0,6 дюйма (5,8 x 3,2 x 1,6 см)
Среднее время наработки на отказ
1946086 часов
Коммиты
CE, FCC
