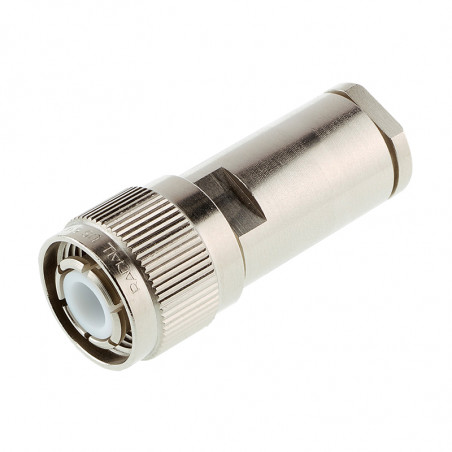

Концентрические разъемы высоковольтные серии HT
Концентрические разъемы высоковольтные серии HT

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Radiall

Концентрические разъемы высоковольтные серии HT

Высоковольтные разъёмы - HT

С байонетным креплением, брызгозащищённые.

Технические характеристики:

Диапазон частот:
0–2000 МГц
Испытательное напряжение:
только вилка:
6000 В -
сама розетка:
8000 В -
состояние: подключено:
10 000 В -
Диапазон температур:
- 55°C до 155°C (тефлоновая изоляция);
- 40°C до 70°C (полиэтиленовая изоляция)

Материал:

Металлические части:
никелированная латунь,
гибкие части:
бериллиевая бронза,
изоляционные части:
тефлон (кроме R316770 и R316780: изоляционный материал (полиэтилен)
Примечание:
Не взаимозаменяемо с серией BNC
Номер производителя Описание
Высоковольтные коаксиальные разъёмы HT R 316 007 000

R 316 007 000

Кабельный разъём с сальником. Тип кабеля: RG 58 C/U, RG 223/U.
Размер a = 5,5 мм.
Сопротивление 50 Ом.
Высоковольтные коаксиальные разъёмы HT R 316 011 000

R 316 011 000

Кабельный разъём
с сальником
Тип кабеля: RG 59 B/U
Размер a = 6,5 мм.
Сопротивление 75 Ом

R 316 072 000

Кабельный разъем
для обжима
Тип кабеля: RG 58 C/U
Сопротивление 75 Ом
Высоковольтные коаксиальные разъёмы HT R 316 405 000

R 316 405 000

Панельная розетка
с квадратным фланцем
с запаянными выводами,
с красным защитным колпачком
Высоковольтные коаксиальные разъёмы HT R 316 553 000

R 316 553 000

Панельная розетка
для монтажа в отверстия,
Einbau-Ø 9,6 мм
выводы под пайку
HTR 316 603 000 Высоковольтные коаксиальные разъёмы

R 316 603 000

Панельная розетка
для монтажа в отверстие,
герметичная (водонепроницаемый)
давление 3,5 бар макс. от -40°C до +70°C
Высоковольтные коаксиальные разъёмы HT R 316 704 000

R 316 704 000

Переходник
переходник типа «розетка-розетка»

R 316 754 000

Переходник
переходник типа «розетка-розетка»
для монтажа в отверстие
Высоковольтные коаксиальные разъёмы HT R 316 770 00

R 316 770 000

Разъём-адаптер
угловой разъём
гнездо - вилка
Высоковольтные коаксиальные разъёмы HT R 316 780 000

R 316 780 000

Переходник
тройник
розетка - розетка - вилка
