Conectores concéntricos Serie HT de alta tensión
Conectores concéntricos Serie HT de alta tensión

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Radiall

Conectores concéntricos Serie HT de alta tensión

Złącza wysokonapięciowe - HT

Z zamkiem bagnetowym, bryzgoszczelne.



Dane techniczne:

Zakres częstotliwości:
0 - 2000 MHz
Napięcie probiercze:

sam wtyk:
6000V -
samo gniazdo:
8000V -
stan wetknięty:
10 000V -
Zakres temperatury:
- 55°C do 155°C (izolacja teflonowa);

- 40°C do 70°C (izolacja polietylenowa)

Materiał:

części metalowe:
mosiądz niklowany,
części elastyczne:
brąz berylowy,
części izolacyjne:
teflon (oprócz R316770 i R316780: materiał izolacyjny polietylen)
Wskazówka:
niewymienne z serią BNC
  Nr producenta Opis
Złącza koncentryczne wysokonapięciowe HT R 316 007 000

R 316 007 000

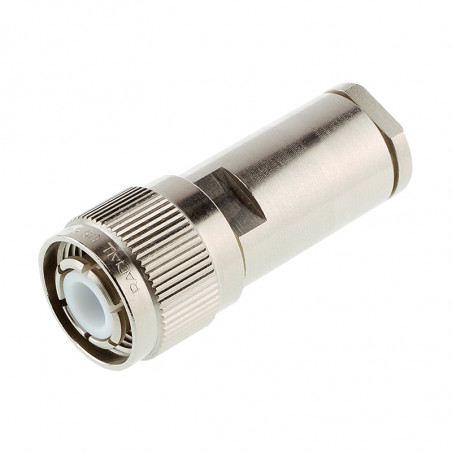

Wtyk na kabel
z dławikiem Kabel
typu: RG 58 C/U, RG 223/U
Wymiar a = 5,5mm.
Impedancja 50 W
Złącza koncentryczne wysokonapięciowe HT R 316 011 000

R 316 011 000
Wtyk na kabel
z dławikiem
Kabel typu: RG 59 B/U
Wymiar a = 6,5mm.
Impedancja 75 W

R 316 072 000
Wtyk na kabel
do zaciskania
Kabel typu: RG 58 C/U
Impedancja 75 W
Złącza koncentryczne wysokonapięciowe HT R 316 405 000

R 316 405 000
Gniazdo na panel
z kwadratowym kołnierzem
wyprowadzenia lutowane,
dostawa z czerwoną nasadką ochronną
Złącza koncentryczne wysokonapięciowe HT R 316 553 000

R 316 553 000
Gniazdo na panel
do montażu w otworze,
Einbau-Ø 9,6 mm
wyprowadzenia lutowane
Złącza koncentryczne wysokonapięciowe HTR 316 603 000

R 316 603 000
Gniazdo na panel
do montażu w otworze,
hermetycznie szczelne (wodoszczelne)
ciśnienie 3,5 bar max.- 40 °C do + 70 °C
Złącza koncentryczne wysokonapięciowe HT R 316 704 000

R 316 704 000
Złącze przejściowe
łącznik
gniazdo - gniazdo

R 316 754 000
Złącze przejściowe
gniazdo - gniazdo
do montażu w otworze
Złącza koncentryczne wysokonapięciowe HT R 316 770 00

R 316 770 000
Złącze przejściowe
łącznik kątowy
gniazdo - wtyk
Złącza koncentryczne wysokonapięciowe HT R 316 780 000

R 316 780 000
Złącze przejściowe
trójnik
gniazdo - gniazdo - wtyk
