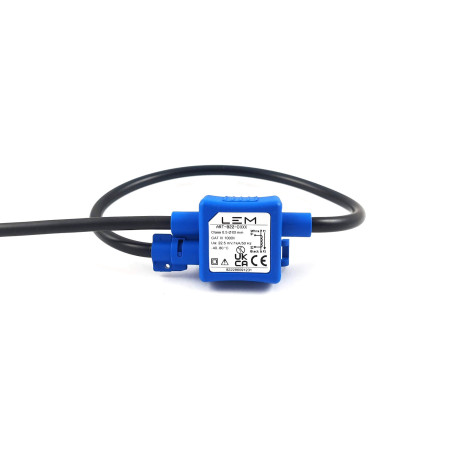

Датчик тока АРТ-Б22-Д300
Датчик тока АРТ-Б22-Д300

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока АРТ-Б22-Д300

  • ART-B22-D300
  • Точность 0,50%
  • Номинальный ток (А) 1000
  • Первичный сигнал [AC / AC+DC / DC] AC
  • Напряжение питания [В] Не требуется
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] На основном автобусе
  • Приложение Автоматизация
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 80
  • Частотная характеристика (-3 дБ) [кГц] 300
  • Петля обратной связи [открытая / закрытая] // технология Eta Катушка Роговского

Серия ART

Артикул: ART-B22-D70; ART-B22-D125; ART-B22-D175; ART-B22-D300

Гибкая герметичная катушка Роговского для электронного измерения переменного тока с гальванической развязкой между первичной (питающей) и вторичной (измерительной) цепями. Запатентованная технология Perfect Loop значительно снижает как погрешность, обусловленную положением измеряемого проводника в отверстии, так и погрешность, вызванную близостью внешних проводников.

Характеристики

  • Самая точная катушка на рынке, класс точности 0,5 (IEC 61869-10)
  • Очень низкая погрешность позиционирования
  • Минимальное влияние внешних полей
  • Низкая чувствительность 22,5 мВ/кА позволяет использовать очень тонкую катушку для применения внутри помещений
  • Встроенное электростатическое экранирование для улучшенной защиты от синфазных помех
  • Степень защиты IP57
  • Диаметр измерительного отверстия: ⌀ 70, ⌀ 125, ⌀ 175 и ⌀ 300 мм
  • Кабель Выход: от 1,5 м до 6 м

Преимущества

  • Тонкое, гибкое и лёгкое решение
  • Очень высокая точность
  • Отсутствие насыщения при перегрузках по току и коротких замыканиях
  • Отличная устойчивость к электромагнитным помехам
  • Быстрая и простая установка.

Области применения

  • Распределительные подстанции
  • Мониторинг распределительных трансформаторов
  • Векторные измерительные устройства (PMU)
  • Коммерческие и промышленные здания
  • Учёт электроэнергии и вторичный учёт электроэнергии
  • Регулирование спроса
  • Системное аппаратное обеспечение Распространение

Стандарты

  • МЭК 61010-1: 2010
  • МЭК 61010-2-32: 2012
  • МЭК 61869-10: 2017
  • UL 61010-1: 2012

Области применения

  • Промышленность
  • Интеллектуальные сети
Серия ART
Измерения Ток
Номинальное значение 1000 А
Диапазон измерения A
Вторичный номинальный сигнал Напряжение
Вторичное номинальное значение сигнала Мгновенное напряжение
Сигнал Первичный Переменный ток
Напряжение питания Автономное питание
Точность 0,5%
Рабочая температура -40 °C / 80 °C
Технология Роговского
Монтаж На первичном
Применение Умные сети
