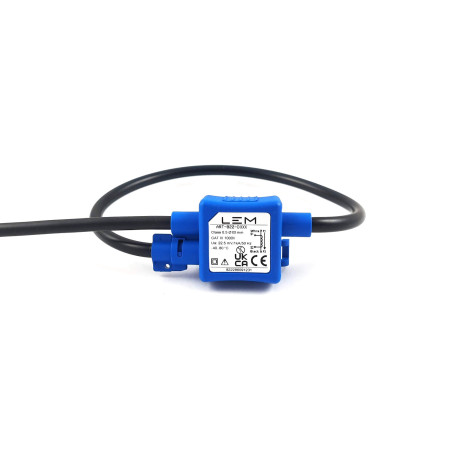

Transductor de corriente ART-B22-D300
Transductor de corriente ART-B22-D300

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente ART-B22-D300

  • ART-B22-D300
  • Precisión 0,50%
  • Corriente nominal (A) 1000
  • Señal primaria [CA / CA+CC / CC] AC
  • Tensión de alimentación [V] No es necesario
  • Montaje [THT / SMD / DIN / Panel / En riel principal] En el autobús principal
  • Aplicación Automatización
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 80
  • Respuesta en frecuencia (-3dB) [kHz] 300
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta bobina de Rogowski

Serie ART

Ref: ART-B22-D70; ART-B22-D125; ART-B22-D175; ART-B22-D300

Bobina Rogowski flexible y encapsulada para medición electrónica de corriente alterna (CA) con aislamiento galvánico entre los circuitos primario (alimentación) y secundario (medición). La tecnología patentada Perfect Loop reduce significativamente tanto el error resultante de la posición del conductor medido en el orificio como el error causado por la proximidad de conductores externos.

Características

  • La bobina más precisa del mercado, Clase 0.5 (IEC 61869-10)
  • Error de posicionamiento muy bajo
  • Influencia mínima de campos externos
  • Baja sensibilidad de 22,5 mV/kA, lo que permite el uso de una bobina muy delgada para aplicaciones en interiores
  • Blindaje electrostático integrado para una mejor protección contra interferencias de modo común
  • Clasificación de protección IP57
  • Diámetro del orificio de medición: ⌀ 70, ⌀ 125, ⌀ 175 y ⌀ 300 mm
  • Salida del cable: de 1,5 m a 6 m

Beneficios

  • Solución delgada, flexible y ligera
  • Alta precisión
  • Sin saturación por sobrecorrientes y cortocircuitos
  • Excelente inmunidad a interferencias electromagnéticas
  • Instalación rápida y sencilla.

Aplicaciones

  • Subestaciones de distribución
  • Monitoreo de transformadores de distribución
  • Unidades de medición fasorial (PMU)
  • Edificios comerciales e industriales
  • Medición y submedición
  • Respuesta a la demanda (DR)
  • Hardware del sistema Distribución

Normas

  • IEC 61010-1: 2010
  • IEC 61010-2-32: 2012
  • IEC 61869-10: 2017
  • UL 61010-1: 2012

Áreas de aplicación

  • Industria
  • Red inteligente
Serie ART
Medidas Corriente
Valor nominal 1000 A
Rango de medición A
Señal nominal secundaria Voltaje
Valor de la señal nominal secundaria V instantánea
Señal Primario CA
Tensión de alimentación Autoalimentado
Precisión 0,5 %
Temperatura de funcionamiento -40 °C / 80 °C
Tecnología Rogowski
Montaje En el primario
Aplicaciones Red inteligente
Menos
