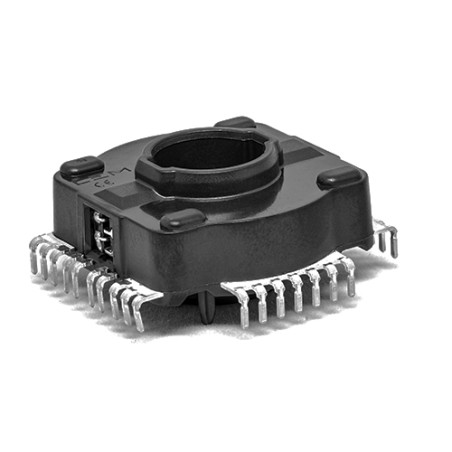

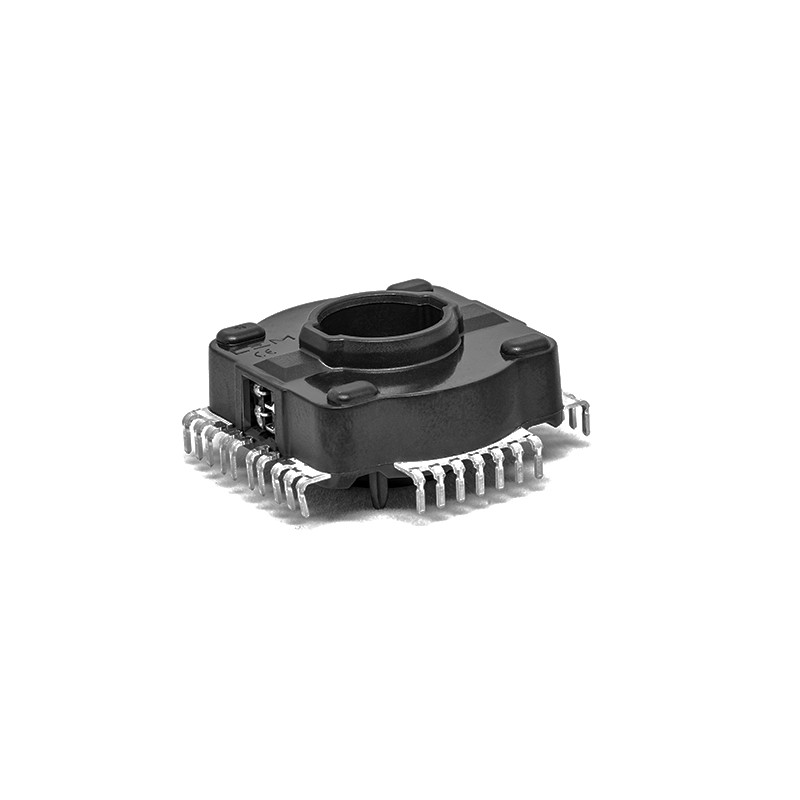

Датчик тока HC16F 1600-S00
Датчик тока HC16F 1600-S00

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока HC16F 1600-S00

  • HC16F 1600-S00
  • Точность 1.75
  • Номинальный ток (А) 1600
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Автомобильный привод/Drive
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 125
  • Частотная характеристика (-3 дБ) [кГц] 40
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Семейство HC16F

Описание

Семейство HC16F предназначено для электронного измерения постоянного, переменного или импульсного тока в мощных, высоковольтных и низковольтных автомобильных системах с гальванической развязкой между первичной (мощной) цепью и вторичной (электронной) цепью. Семейство HC16F предлагает различные диапазоны измерения тока в одном корпусе.

Основные характеристики
  • Датчик Холла с разомкнутой петлей обратной связи
  • Применение при высоких и низких напряжениях
  • Униполярное питание +5 В постоянного тока
  • Выходное напряжение: полный метрический коэффициент (в диапазонах чувствительности и смещения)
  • Компактная конструкция для монтажа на печатную плату
  • Датчик с двойным воздушным зазором
  • Компактный размер
  • Гальваническая развязка
  • Отличная линейность
Области применения
  • Электропитание
  • Стартеры
  • Преобразователи
  • Электропривод Применение
Технические данные
Параметр Значение
Диапазон измерения первичного тока, Ipm ±1600A
Средняя чувствительность при напряжении питания Uc=5 В 1,25 мВ/А
Среднее напряжение смещения чувствительности при напряжении питания Uc=5 В 2,5 В
Питание Напряжение 5 В
Потребляемый ток чувствительности при напряжении питания Uc=5 В 28 мА
Средняя погрешность чувствительности ±0,3%
Среднее электрическое напряжение смещения ±3 мВ
Среднее магнитное напряжение смещения ±2 мВ
Средняя погрешность линейности ±0,5%·Ipm
Хранение Температура -40÷125°C
Рабочая температура -40÷125°C
Напряжение электростатического разряда 2 кВ
Вес 29 г
