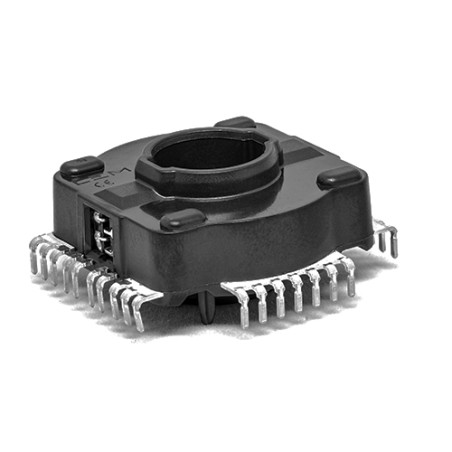

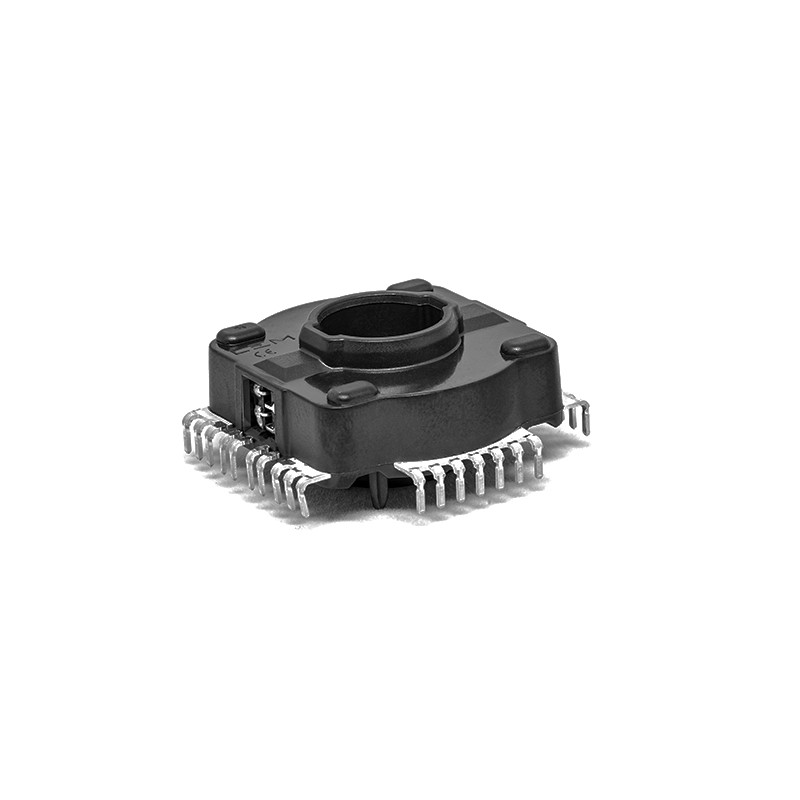

Transducteur de courant HC16F 1600-S00

Famille HC16F

La famille HC16F est conçue pour la mesure électronique des courants continus, alternatifs ou pulsés dans les applications automobiles haute puissance, haute tension et basse tension avec isolation galvanique entre le circuit primaire (haute puissance) et le circuit secondaire (électronique). La famille HC16F offre un choix de différentes plages de mesure de courant dans un même boîtier. Caractéristiques principales Transducteur à effet Hall en boucle ouverte Applications haute et basse tension Alimentation unipolaire +5 V CC Tension de sortie : rapport métrique complet (dans les plages de sensibilité et de décalage) Conception compacte pour montage sur circuit imprimé Transducteur à double entrefer Format compact Isolation galvanique Excellente linéarité Applications Alimentation électrique, direction Démarreurs Transducteurs Applications pour variateurs de vitesse Données techniques border="1" style="width: 100%;"> Paramètre Valeur Plage de mesure du courant principal (Ipm) ±1600 A Sensibilité moyenne à une tension d'alimentation Uc = 5 V 1,25 mV/A Tension de décalage de sensibilité moyenne à une tension d'alimentation Uc = 5 V 2,5 V Tension d'alimentation 5 V Consommation de courant de sensibilité à la tension d'alimentation Uc=5V 28mA Erreur de sensibilité moyenne ±0,3% Tension de décalage électrique moyenne ±3mV Tension de décalage magnétique moyenne ±2mV Linéarité de l'erreur moyenne ±0,5%·Ipm Température de stockage -40÷125°C Fonctionnement Température -40÷125°C Tension de décharge électrostatique 2 kV Poids 29 g
