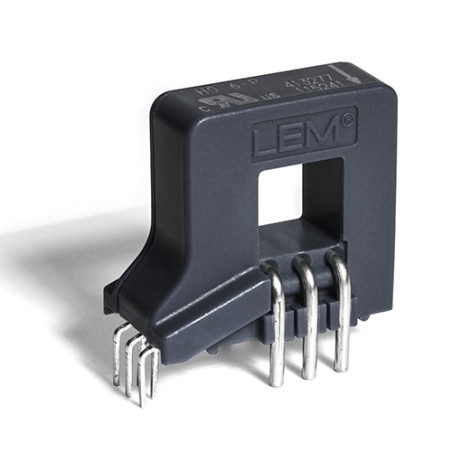

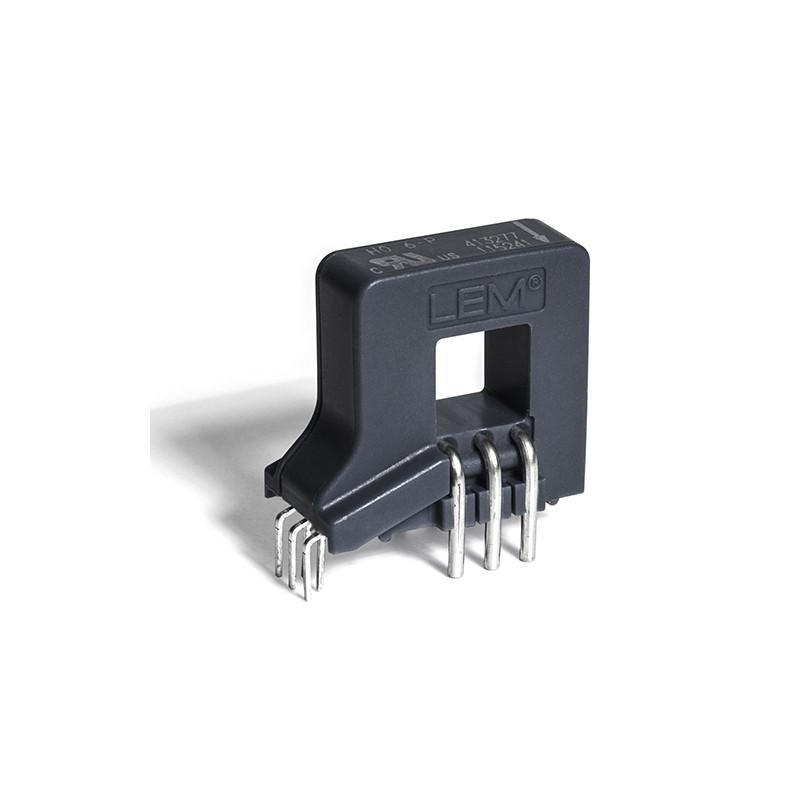

Датчик тока НО 25-П
Датчик тока НО 25-П

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока НО 25-П

  • HO 25-P
  • Точность 1.35
  • Номинальный ток (А) 25
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Автомобильный привод/Источники питания/Возобновляемые источники энергии/Сварочные аппараты
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 105
  • Частотная характеристика (-3 дБ) [кГц] 250
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Описание

Предназначен для измерения тока: постоянного, переменного, импульсного и т.д., с гальванической развязкой между первичной и вторичной цепями.

Основные характеристики

  • Измерение на эффекте Холла
  • Гальваническая развязка между первичной и вторичной цепями
  • Испытательное напряжение изоляции 4300 В
  • Низкое энергопотребление
  • Один источник питания +5 В
  • Фиксированное смещение и чувствительность
  • Обнаружение перегрузки по току: 2,63 × IPN (пиковое значение)
  • Управление памятью
  • Малый размер для экономии места
  • Единая конструкция для широкого диапазона первичного тока
  • Высокая помехоустойчивость Внешнее
  • Высокое сопротивление изоляции
  • Быстрое реагирование

Применение

  • Преобразователи частоты переменного тока
  • Статические преобразователи для приводов постоянного тока
  • Использование с питанием от аккумуляторов
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (ИПП)
  • Источники питания для сварочных аппаратов
  • Солнечный инвертор на стороне постоянного тока инвертора (MPPT)
  • Распределительная коробка

Технические характеристики

Параметр Значение
Максимальное напряжение питания 6,5 В
Максимальная температура первичного проводника 125 °C
Напряжение электростатического разряда (HBM) 2 кВ
Напряжение питания 5 В постоянного тока
Выходное напряжение 0 ÷ 5 В
Рабочая температура Температура -40÷105°C
Температура хранения -40÷105°C
Вес 10 г
Номинальный первичный ток (среднеквадратичное значение) 25 А
Диапазон измерения первичного тока ±62,5 А
Потребляемый ток 19 мА
Внешнее напряжение Опорное значение 0,5 ÷ 2,65 В
Теоретическая чувствительность 32 мВ/А (600 мВ для номинального тока Ip, напряжение питания 5 В)
Погрешность чувствительности ±0,85%
