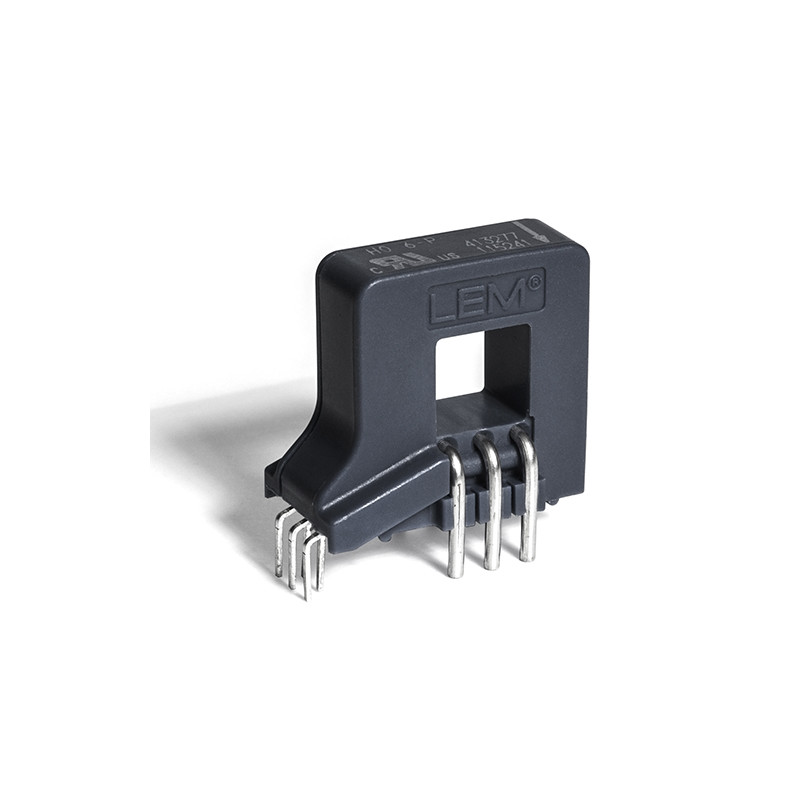

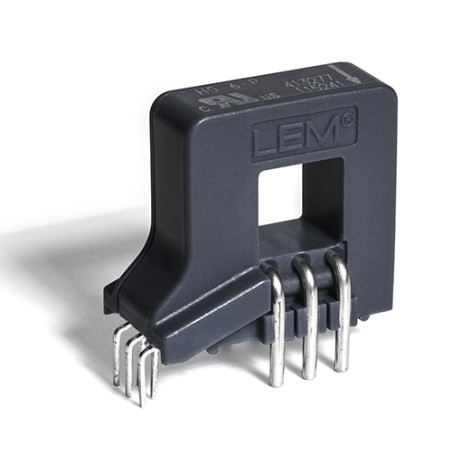

Stromwandler HO 25-P
Stromwandler HO 25-P

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

Stromwandler HO 25-P

  • HO 25-P
  • Genauigkeit 1.35
  • Nennstrom (A) 25
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 5
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Automobilantriebe/Stromversorgungen/Erneuerbare Energien/Schweißmaschinen
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 105
  • Frequenzgang (-3dB) [kHz] 250
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Beschreibung

Entwickelt für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale

  • Hall-Effekt-Messung
  • Galvanische Trennung zwischen Primär- und Sekundärkreis
  • 4300 V Isolationsprüfspannung
  • Geringer Stromverbrauch
  • Einzelne +5-V-Stromversorgung
  • Fester Offset und feste Empfindlichkeit
  • Überstromerkennung 2,63 × IPN (Spitzenwert)
  • Speichersteuerung
  • Kompakte Bauform für platzsparende Installation
  • Nur ein Design für einen breiten Primärstrombereich
  • Hohe Störfestigkeit gegenüber externen Störungen
  • Hoher Isolationswiderstand
  • Schnell Antwort

Anwendungen

  • Drehzahlumrichter
  • Statische Umrichter für Gleichstrommotorantriebe
  • Batteriebetriebene Anwendungen
  • Unterbrechungsfreie Stromversorgungen (USV)
  • Schaltnetzteile (SMPS)
  • Stromversorgungen für Schweißanwendungen
  • Solarwechselrichter auf der Gleichstromseite (MPPT)
  • Anschlussdose

Technische Daten

Parameter Wert
Maximale Versorgungsspannung Spannung 6,5 V
Maximale Temperatur des Primärleiters 125 °C
Elektrostatische Entladungsspannung (HBM) 2 kV
Versorgungsspannung 5 V DC
Ausgangsspannung 0–5 V
Betriebstemperatur -40–105 °C
Lagerung Temperatur -40 bis 105 °C
Gewicht 10 g
Nennstrom (Effektivwert) Primärstrom Ip 25 A
Messbereich Primärstrom ±62,5 A
Stromaufnahme 19 mA
Referenzspannung extern 0,5 bis 2,65 V
Theoretische Empfindlichkeit 32 mV/A (600 mV für Nennstrom Ip, 5-V-Versorgung)
Empfindlichkeitsfehler ±0,85 %
