Производитель: ZWARpol

Испытательное оборудование высокого и среднего напряжения

Испытательные устройства типа AP представляют собой регулируемые источники переменного, постоянного или переменного и постоянного напряжения. Они используются для лабораторных испытаний изоляции систем с высокой внутренней емкостью. Это универсальные, простые в использовании и безопасные приборы для проверки электрической прочности изоляции.

Характеристики:

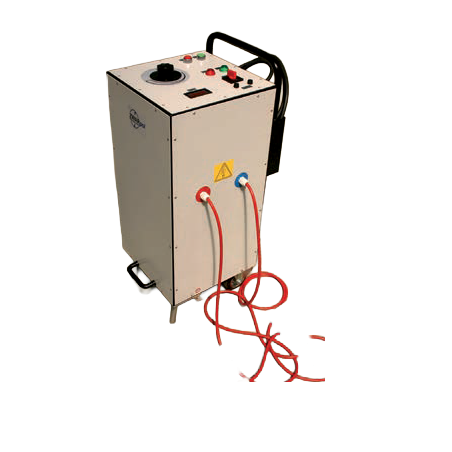

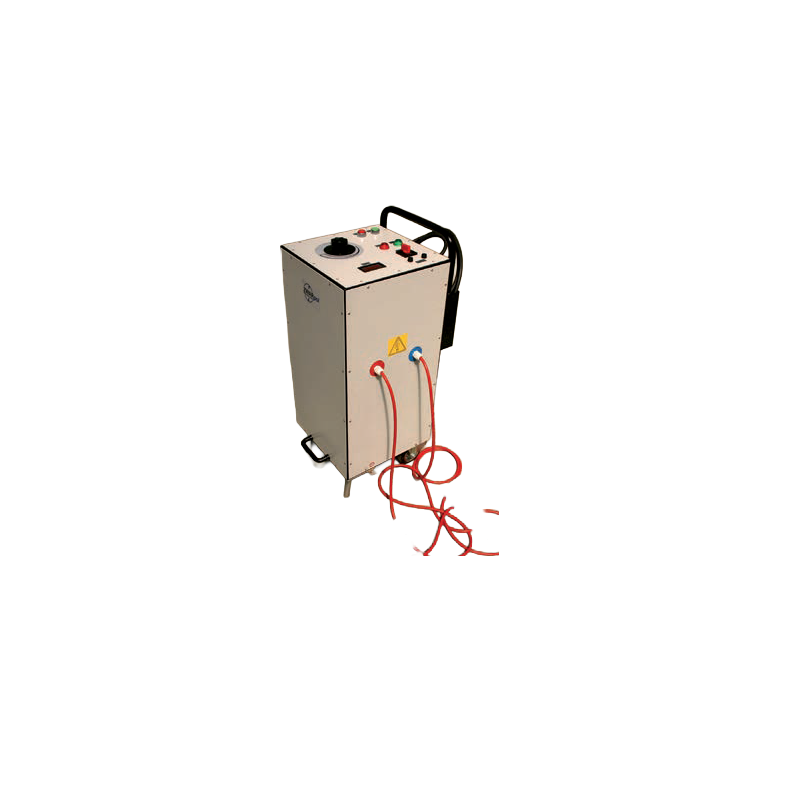

AP2-5

Максимальное испытательное напряжение до 5 кВ;

Измерение напряжения производится на стороне низкого напряжения. Цифровой вольтметр калиброван в киловольтах;

Прибор может быть изготовлен с двумя изолированными выводами или с одним заземлённым и одним изолированным выводом.

AP1-12

Два диапазона максимального испытательного напряжения: до 6 кВ и до 12 кВ;

Микропроцессорный контроллер позволяет программировать величину напряжения, скорость нарастания напряжения и длительность испытания;

Переключаемая обмотка питания позволяет работать в двух диапазонах напряжения, что повышает точность настроек и измерений;

Измерение напряжения может осуществляться как со стороны низкого напряжения, так и с помощью измерительного отвода, отведенного от обмотки высокого напряжения. Измеритель напряжения калиброван в киловольтах;

Цифровые измерители тока и напряжения.

AP05-5

Максимальное испытательное напряжение до 5 кВ;

Микропроцессорный контроллер позволяет программировать значение напряжения, скорость его нарастания и длительность испытания;

Измерение напряжения осуществляется на стороне высокого напряжения через делитель напряжения;

Цифровые измерители тока и напряжения;

Возможно исполнение прибора с двумя изолированными выводами или с одним заземлённым и одним изолированным выводом (измерение тока только во втором исполнении);

Высокое напряжение включается кнопкой на пистолете или на передней панели.:

AP1-10

Два диапазона максимального испытательного напряжения переменного или постоянного тока: до 5 кВ и 10 кВ;

Микропроцессорный контроллер позволяет программировать значение напряжения, скорость его нарастания и длительность испытания;

Переключаемая обмотка питания позволяет работать в двух диапазонах напряжения, что повышает точность настроек и измерений;

Измерение напряжения осуществляется на стороне высокого напряжения через делитель напряжения;

Цифровые измерители тока и напряжения.

Технические характеристики:

Тип: AP2-5 AP1-12 AP05-5 AP1-10
Напряжение питания 230 В 230 В 230 В
Регулируемое вторичное напряжение 0-5 кВ переменного тока 0-6 кВ или 0-12 кВ переменного тока 0-5 кВ переменного тока 0-10 кВ переменного тока
0-10 кВ Постоянный ток
Максимальный ток высокого напряжения 0,4 А 0,1 А 100 мА 150 мА переменного тока
Точность измерения напряжения ±3% ±3% ±2% ±2%
Скорость нарастания напряжения 0,05–0,5 кВ/с 0,05–0,5 кВ/с 0,05– 0,5 кВ/с 0,05 – 0,5 кВ/с
Испытательное напряжение высоковольтных цепей 6 кВ переменного тока 14 кВ переменного тока 6 кВ переменного тока 12 кВ переменного тока
Испытательное напряжение низковольтных цепей 2 кВ 2 кВ 2 кВ 2 кВ
Габариты 360×490×880 (высота) мм 360×490×880 (в) мм 489×450×193 (в) мм 489×450×520 (в) мм
Вес 70 кг 60 кг 22 кг 65 кг

Преимущества:

Выбор режима работы – автоматический или ручной (кроме AP2-5);

Защита устройства электронным расцепителем от перегрузки и короткого замыкания;

Регулируемый автотрансформатор с электроприводом (кроме AP2-5)

Простота эксплуатации и понятная система сигнализации;

Безопасное использование благодаря возможности подключения выводов удобными «пистолетными» электродами;

Универсальность применения;

Стандартная комплектация устройств с высоковольтным Кабели;

Параметры производственного процесса в соответствии с Системой менеджмента качества

        в соответствии с PN-EN ISO 9001:2009.

Приборы AP03-30, AP03-40, AP03-50

• Максимальное испытательное напряжение в зависимости от типа: до 30, 40, 50 кВ.

• Измерение напряжения осуществляется на стороне низкого напряжения.

• Калибровка вольтметра производится в киловольтах.

• Версия A: Аналоговые счетчики.

• Версия C: Цифровые счетчики и Таймер.

      AP03-30A                                 AP03-40C                                 AP03-50C

Технические характеристики:

Тип AP03-30 A и C AP03-40 A и C AP03-50 A и C
Напряжение питания 50 Гц 230 В 230 В 230 В
Вторичный переменный ток Напряжение 0–30 кВ 0–40 кВ 0–50 кВ
Максимальный длительный ток 6 мА 6 мА 6 мА
Максимальный ток в течение 30 минут 10 мА 10 мА 10 мА
Погрешность измерения напряжения ±2 % ±2 % ±2 %
Точность измерения тока ±2 % ±2 % ±2 %
Вес 26 кг 26 кг 40 кг

Преимущества:

• Плавная регулировка напряжения;

• Блокировка от случайного включения напряжения;

• Защита прибора с помощью электронного расцепителя от перегрузки и короткого замыкания;

• Простота использования благодаря соответствующим системам управления и сигнализации;

• Эргономичная конструкция облегчает Испытания;

• Мобильность;

• Подходит для полевых испытаний благодаря прочному корпусу из алюминиевого сплава;

• Параметры производственного процесса соответствуют системе менеджмента качества PN-EN ISO 9001:2009.

Дополнительное оборудование:

Высоковольтный кабель — длина по желанию заказчика.


По согласованию с производителем возможно изготовление испытательных устройств с параметрами, отличными от стандартных.
