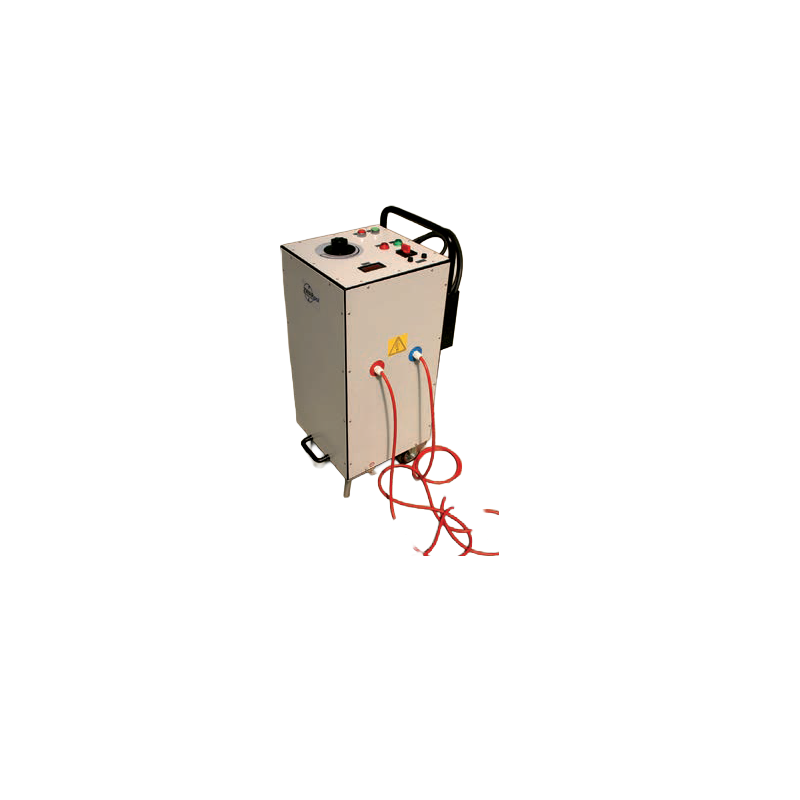

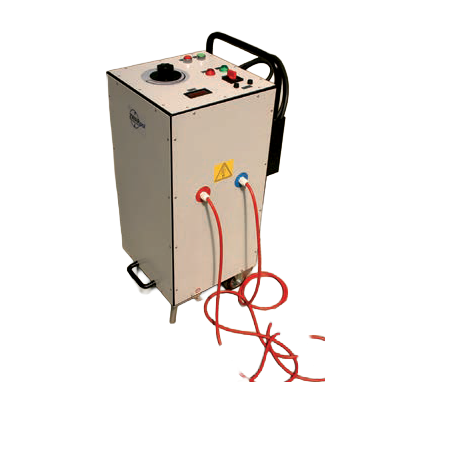

Equipos de prueba de alta tensión y media tensión

Los dispositivos de prueba de tipo AP son fuentes ajustables de voltaje CA, CC o CA y CC. Se utilizan en pruebas de aislamiento de laboratorio de sistemas con alta capacitancia interna. Son herramientas versátiles, fáciles de usar y seguras para verificar la rigidez dieléctrica de los sistemas de aislamiento. Características:

AP2-5

• Tensión máxima de prueba hasta 5 kV;

• La medición de tensión se realiza en el lado de baja tensión. El voltímetro digital está calibrado en kilovoltios.

• El dispositivo puede fabricarse con dos terminales aislados o con un terminal con conexión a tierra y otro aislado.

AP1-12

• Dos rangos máximos de tensión de prueba: de 6 kV y 12 kV.

• El controlador por microprocesador permite programar el valor de la tensión, la velocidad de aumento de la tensión y la duración de la prueba.

• El devanado de la fuente de alimentación conmutable permite dos rangos de tensión, lo que aumenta la precisión de los ajustes y las mediciones.

• La medición de tensión puede realizarse en el lado de baja tensión o desde una toma de medición derivada del devanado de alta tensión. El voltímetro está calibrado en kilovoltios.

• Medidores digitales de corriente y voltaje.

AP05-5

• Tensión máxima de prueba: hasta 5 kV.

• El controlador por microprocesador permite programar el valor de la tensión, la velocidad de aumento de la tensión y la duración de la prueba.

• La medición de tensión se realiza en el lado de alta tensión, mediante un divisor de tensión.

• Medidores digitales de corriente y tensión.

• El dispositivo puede fabricarse con dos terminales aislados o con un terminal con conexión a tierra y otro aislado (la medición de corriente solo está disponible en la segunda versión).

• La alta tensión se activa mediante un botón en la pistola o en el panel frontal.

AP1-10

•

• El controlador por microprocesador permite programar el valor de voltaje, la velocidad de aumento de voltaje y la duración de la prueba.

• El devanado de la fuente de alimentación conmutable permite dos rangos de voltaje, lo que aumenta la precisión de los ajustes y las mediciones.

• La medición de voltaje se realiza en el lado de alto voltaje, mediante un divisor de voltaje.

• Medidores digitales de corriente y voltaje.

Datos técnicos:

Tipo:	AP2-5	AP1-12	AP05-5	AP1-10
Tensión de alimentación	230 V	230 V	230 V
Tensión secundaria ajustable	0-5 kV CA	0-6 kV o 0-12 kV CA	0-5 kV CA	0-10 kV CA 0-10 kV CC
Corriente máxima de alta tensión	0,4 A	0,1 A	100 mA	150 mA CA 5 mA CC
Precisión de la medición de tensión	±3 %	±3 %	±2 %	±2 %
Velocidad de elevación de tensión	0,05 – 0,5 kV/s	0,05 – 0,5 kV/s	0,05 – 0,5 kV/s	0,05 – 0,5 kV/s
Tensión de prueba de circuitos de alta tensión	6 kV CA	14 kV CA	6 kV CA	12 kV CA
Tensión de prueba de circuitos de baja tensión	2 kV	2 kV	2 kV	2 kV
Dimensiones	360 × 490 × 880 (alto) mm	360×490×880 (alto) mm	489×450×193 (alto) mm	489×450×520 (alto) mm
Peso	70 kg	60 kg	22 kg	65 kg

Ventajas:

• Selección del modo de funcionamiento: automático o manual (excepto AP2-5);

• Protección del dispositivo mediante relé electrónico de sobrecarga y cortocircuito;

• Autotransformador de regulación con accionamiento motorizado (excepto AP2-5)

• Sencillo manejo y sistema de señalización claro;

• Uso seguro gracias a la posibilidad de terminales con prácticos electrodos tipo "pistola";

• Uso versátil;

• Equipamiento estándar de dispositivos con cables de alta tensión;

•Dispositivos AP03-30, AP03-40, AP03-50

• Tensión máxima de prueba, según el tipo, hasta 30, 40 y 50 kV.

• La medición de tensión se realiza en el lado de baja tensión.

• El voltímetro está calibrado en kilovoltios.

• Versión A: Medidores analógicos.

• Versión C: Medidores digitales y temporizador.

      AP03-30A                                 AP03-40C                                   AP03-50C

Datos técnicos:

Tipo	AP03-30 A y C	AP03-40 A y C	AP03-50 A y C
Tensión de alimentación 50 Hz	230 V	230 V	230 V
Tensión secundaria de CA	0-30 kV	0-40 kV	0-50 kV
Corriente continua máxima	6 mA	6 mA	6 mA
Corriente máxima de 30 min	10 mA	10 mA	10 mA
Precisión de la medición de tensión	±2 %	±2 %	±2 %
Precisión de la medición de corriente	±2 %	±2 %	±2 %
Peso	26 kg	26 kg	40 kg

Ventajas:

• Regulación suave de la tensión;

• Bloqueo de seguridad para evitar la activación accidental de la tensión;

• Protección del dispositivo con un disparador electrónico contra sobrecargas y cortocircuitos;

• Fácil de usar gracias a los sistemas de control y señalización adecuados;

• Diseño ergonómico que facilita las pruebas;

• Movilidad;

• Adecuado para pruebas de campo gracias a su resistente carcasa de aleación de aluminio;

• Proceso de producción Parámetros que cumplen con el Sistema de Gestión de Calidad según la norma PN-EN ISO 9001:2009.

Equipamiento opcional:

Cable de alta tensión (AT): longitud según las necesidades del cliente.

Se pueden fabricar dispositivos de prueba con parámetros diferentes a los estándar, previa consulta con el fabricante.
