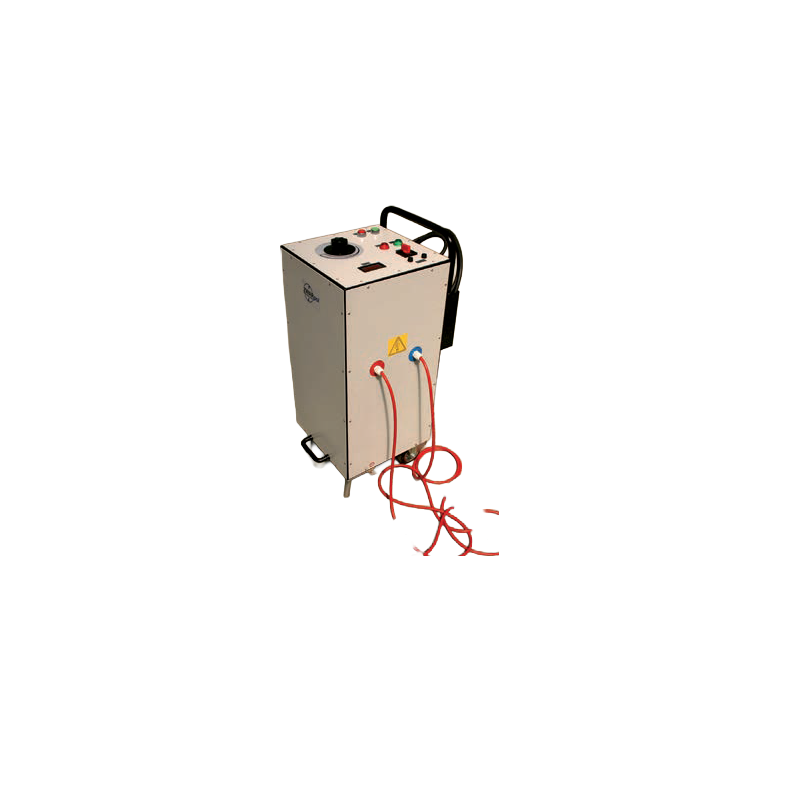

Тестове обладнання високої та середньої напруги

Тестові пристрої типу AP – це регульовані джерела напруги змінного, постійного або змінного та постійного струму. Вони використовуються в лабораторних випробуваннях ізоляції систем з високою внутрішньою ємністю. Це універсальні, прості у використанні та безпечні інструменти для перевірки електричної міцності систем ізоляції.

Функції:

AP2-5

• Максимальна випробувальна напруга до 5 кВ;

• Вимірювання напруги виконується на стороні низької напруги. Цифровий вимірювач напруги відкалібрований у кіловольтах;

• Пристрій може бути виготовлено з двома ізольованими клемами або з однією заземленою та однією ізольованою клемою.

AP1-12

• Два максимальні діапазони випробувальної напруги до 6 кВ і до 12 кВ;

• Мікропроцесорний контролер дозволяє програмувати значення напруги, швидкість підвищення напруги та тривалість тесту;

• Перемикувана обмотка джерела живлення дозволяє використовувати два діапазони напруги, що підвищує точність налаштувань і вимірювань;

• Вимірювання напруги можна виконувати на стороні низької напруги або від вимірювального крана, що походить від обмотки високої напруги. Вимірювач напруги відкалібрований у кіловольтах;

• Цифрові вимірювачі струму та напруги.

AP05-5

• Максимальна випробувальна напруга до 5 кВ;

• Мікропроцесорний контролер дозволяє програмувати значення напруги, швидкість підвищення напруги та тривалість тесту;

• Вимірювання напруги виконується на стороні високої напруги через дільник напруги;

• Цифрові вимірювачі струму та напруги;

• Можливе виготовлення пристрою з двома ізольованими клемами або з однією заземленою та однією ізольованою клемою (вимірювання струму тільки в другій версії);

• Висока напруга вмикається за допомогою кнопки на пістолеті або на передній панелі.:

AP1-10

• Два діапазони максимальної випробувальної напруги змінного або постійного струму до 5 кВ і 10 кВ;

• Мікропроцесорний контролер дозволяє програмувати значення напруги, швидкість підвищення напруги та тривалість тесту;

• Перемикувана обмотка джерела живлення дозволяє використовувати два діапазони напруги, що підвищує точність налаштувань і вимірювань;

• Вимірювання напруги виконується на стороні високої напруги через дільник напруги;

• Цифрові вимірювачі струму та напруги.

Технічні дані:

Переваги:

• Вибір режиму роботи – автоматичний або ручний (крім AP2-5);

• Захист пристрою електронним розчіплювачем від перевантаження та короткого замикання;

• Автотрансформатор регулюючий з електроприводом (крім АП2-5)

• Просте керування та зрозуміла система сигналізації;

• Безпечне використання завдяки можливості закріплення проводів зручними «пістолетними» електродами;

• Універсальне використання;

• Стандартне оснащення пристроїв високовольтними кабелями;

• Параметри виробничого процесу відповідно до Системи управління якістю

        відповідно до PN-EN ISO 9001:2009.

Пристрої AP03-30, AP03-40, AP03-50

• Максимальна випробувальна напруга в залежності від типу до 30, 40, 50 кВ.

• Вимірювання напруги виконується на стороні низької напруги.

• Вимірювач напруги відкалібрований у кіловольтах.

• Версія A: аналогові лічильники.

• Версія C: цифрові лічильники та таймер.

      AP03-30A                             AP03-40C                               AP03-50C

Технічні дані:

Переваги:

• Плавне регулювання напруги;

• Запобіжник для запобігання випадковому включенню напруги;

• Захист пристрою за допомогою електронного розчіплювача перевантаження та короткого замикання;

• Простий у використанні завдяки відповідним системам керування та сигналізації;

• Ергономічний дизайн полегшує тестування;

• Мобільність;

• Підходить для польових випробувань завдяки міцному корпусу з алюмінієвого сплаву;

• Параметри виробничого процесу відповідають системі управління якістю згідно з PN-EN ISO 9001:2009.

Додаткове обладнання:

ВН-кабель - довжина відповідно до потреб клієнта.

Випробувальні пристрої з параметрами, відмінними від стандартних, можуть бути виготовлені після консультації з виробником.
